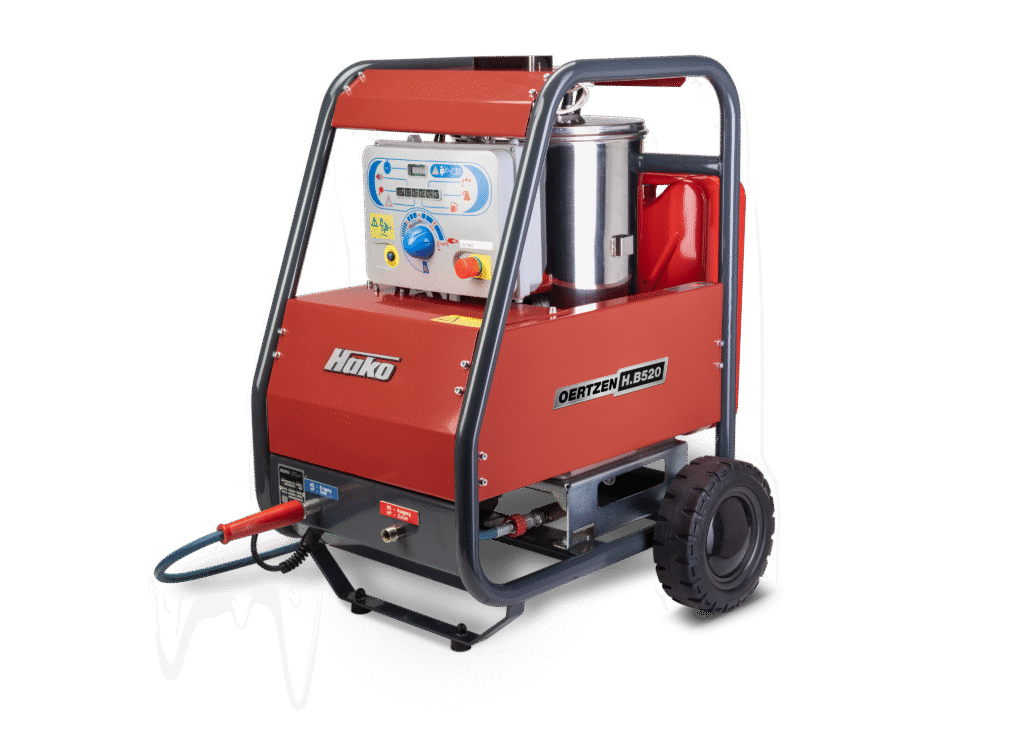

OERTZEN Hot Box 520 – przemysłowy podgrzewacz wody do myjek wysokociśnieniowych 500 bar

OERTZEN Hot Box 520 to zewnętrzny podgrzewacz wody przeznaczony do współpracy z zimnowodnymi myjkami wysokociśnieniowymi o ciśnieniu do 520 bar i wydajności 10–21 l/min (600–1260 l/h). Umożliwia rozbudowę istniejącego zestawu wysokociśnieniowego o możliwość pracy z gorącą wodą, bez konieczności wymiany myjki na urządzenie z wbudowanym systemem podgrzewania.

Podgrzewacz jest szczególnie przydatny w zastosowaniach przemysłowych, w których połączenie wysokiego ciśnienia i podwyższonej temperatury wody pozwala skuteczniej usuwać tłuszcze, oleje, smary oraz trudne zabrudzenia technologiczne.

Jak działa OERTZEN Hot Box 520?

Hot Box 520 jest instalowany w układzie wysokociśnieniowym pomiędzy myjką a wyposażeniem roboczym.

Woda tłoczona przez pompę myjki przepływa przez wężownicę kotła grzewczego, gdzie jest podgrzewana przez palnik zasilany olejem napędowym lub opałowym. Następnie kierowana jest do przewodu wysokociśnieniowego, pistoletu i lancy.

Podgrzewacz nie posiada własnej pompy wysokociśnieniowej. Za wytwarzanie ciśnienia i zapewnienie odpowiedniego przepływu odpowiada współpracująca myjka.

Takie rozwiązanie pozwala wykorzystywać jedną myjkę zarówno do czyszczenia zimną, jak i gorącą wodą, w zależności od rodzaju zabrudzeń i wymagań wykonywanej pracy.

Parametry techniczne OERTZEN Hot Box 520

Najważniejsze parametry urządzenia:

• Dopuszczalne ciśnienie pracy: do 520 bar.
• Zakres przepływu wody: 600–1260 l/h (10–21 l/min).
• Wydajność grzewcza: 80 000 kcal/h (około 93 kW).
• Zakres regulacji temperatury: 50–150°C.
• Zasilanie elektryczne: 230 V / 50 Hz.
• Paliwo: olej napędowy lub opałowy.
• Pojemność zbiornika paliwa: 20 l.

Podczas doboru podgrzewacza należy uwzględnić nie tylko ciśnienie robocze myjki, ale również maksymalne ciśnienie dopuszczalne w układzie, rzeczywistą wydajność pompy oraz wymaganą temperaturę wody.

Wszystkie elementy znajdujące się za podgrzewaczem, w szczególności przewody wysokociśnieniowe, pistolety, lance i złącza, muszą być przystosowane zarówno do odpowiedniego ciśnienia, jak i do pracy z gorącą wodą.

Moc grzewcza a temperatura wody podczas pracy

OERTZEN Hot Box 520 dysponuje wydajnością grzewczą 80 000 kcal/h, odpowiadającą około 93 kW.

Warto jednak rozróżnić zakres regulacji temperatury od temperatury możliwej do uzyskania przy określonym przepływie wody.

Rzeczywista temperatura wody na wyjściu zależy przede wszystkim od:

• temperatury wody dopływającej do podgrzewacza;
• wydajności współpracującej myjki;
• ustawień i warunków pracy układu grzewczego;
• strat ciepła w instalacji wysokociśnieniowej.

Przy większym przepływie wody do uzyskania takiego samego wzrostu temperatury potrzebna jest większa moc grzewcza.

Dlatego podgrzewacz należy dobierać nie tylko pod kątem dopuszczalnego ciśnienia, ale również wymaganej temperatury wody podczas rzeczywistej pracy.

Zastosowania OERTZEN Hot Box 520 w przemyśle

Zakłady produkcyjne i przemysłowe

Gorąca woda wspomaga usuwanie olejów, smarów i zabrudzeń technologicznych z maszyn, urządzeń oraz powierzchni produkcyjnych. Połączenie wysokiego ciśnienia z podwyższoną temperaturą może zwiększyć skuteczność czyszczenia i ograniczyć czas potrzebny do usunięcia określonych rodzajów zanieczyszczeń.

Przygotowanie powierzchni stalowych

Hot Box 520 może współpracować z myjkami wykorzystywanymi do mycia i odtłuszczania konstrukcji stalowych przed dalszą obróbką, na przykład malowaniem. Gorąca woda ułatwia usuwanie zabrudzeń zawierających oleje i tłuszcze.

Budownictwo i zakłady prefabrykacji

Podgrzewacz może być stosowany podczas czyszczenia odpowiednio odpornych elementów maszyn budowlanych, urządzeń technologicznych oraz wyposażenia produkcyjnego. Dobór temperatury i ciśnienia powinien uwzględniać rodzaj powierzchni oraz charakter zabrudzeń.

Przemysł stoczniowy i remontowy

Wysokie ciśnienie w połączeniu z gorącą wodą może być wykorzystywane do usuwania zabrudzeń olejowych i eksploatacyjnych z wybranych elementów wyposażenia statków, maszyn i instalacji technicznych.

Transport ciężki i gospodarka komunalna

Podgrzewacz sprawdzi się przy czyszczeniu maszyn roboczych, pojazdów specjalistycznych, kontenerów i urządzeń narażonych na intensywne zabrudzenia smarami, olejami oraz osadami eksploatacyjnymi.

Zakłady przetwórstwa spożywczego

Gorąca woda może wspomagać usuwanie tłuszczów i pozostałości produkcyjnych z odpowiednio przystosowanych urządzeń i powierzchni. Parametry czyszczenia muszą być zgodne z wymaganiami technologicznymi zakładu.

Samo zastosowanie gorącej wody nie jest równoznaczne z przeprowadzeniem skutecznej dezynfekcji.

Współpraca z myjkami wysokociśnieniowymi OERTZEN 350 i 500 bar

OERTZEN Hot Box 520 jest przeznaczony do współpracy z myjkami, których parametry ciśnienia i przepływu mieszczą się w zakresie pracy podgrzewacza.

Przykładami odpowiednich urządzeń są:

• OERTZEN C350-21E – elektryczna myjka wysokociśnieniowa o ciśnieniu roboczym 350 bar i wydajności 21 l/min.
• OERTZEN C350-21P – spalinowa myjka wysokociśnieniowa o ciśnieniu roboczym 350 bar i wydajności 21 l/min.
• OERTZEN C500-16E – elektryczna myjka wysokociśnieniowa o ciśnieniu roboczym 500 bar i wydajności 16 l/min.
• OERTZEN C500-16P – spalinowa myjka wysokociśnieniowa o ciśnieniu roboczym 500 bar i wydajności 16 l/min.

W każdym przypadku konieczne jest sprawdzenie maksymalnego ciśnienia dopuszczalnego, wydajności oraz zgodności pozostałych elementów wyposażenia.

Należy również pamiętać, że Hot Box 520 wymaga zasilania elektrycznego 230 V, także podczas współpracy z myjką napędzaną silnikiem spalinowym.

Dwa podgrzewacze Hot Box 520 przy większym przepływie wody

Pojedynczy OERTZEN Hot Box 520 jest przeznaczony do przepływu maksymalnie 21 l/min.

W przypadku myjek o większej wydajności, takich jak OERTZEN C500-27E, której przepływ może osiągać 27 l/min, jeden podgrzewacz nie wystarczy do obsługi pełnego strumienia wody.

Rozwiązaniem może być zastosowanie dwóch podgrzewaczy Hot Box 520, połączonych za pomocą odpowiednio dobranego układu rozdziału i ponownego połączenia przepływu.

W takim zestawie strumień wody jest dzielony pomiędzy dwa podgrzewacze, a następnie kierowany do wspólnego przewodu roboczego.

Pozwala to rozdzielić obciążenie hydrauliczne i grzewcze pomiędzy dwa urządzenia. Konfiguracja wymaga jednak prawidłowego doboru rozdzielaczy, przewodów, zaworów oraz pozostałych elementów instalacji.

Należy również uwzględnić minimalny dopuszczalny przepływ przez każdy podgrzewacz. Przy całkowitym przepływie 27 l/min równomierny podział oznacza około 13,5 l/min na urządzenie, czyli wartość mieszczącą się w zakresie pracy Hot Box 520.

Nie należy łączyć dwóch podgrzewaczy bez sprawdzenia zgodności hydraulicznej, ciśnieniowej i wymagań producenta dotyczących takiej konfiguracji.

Hot Box 250 czy Hot Box 520 – najważniejsze różnice

OERTZEN oferuje dwa modele zewnętrznych podgrzewaczy wody przeznaczonych do różnych klas ciśnienia.

Podstawowa różnica dotyczy dopuszczalnego ciśnienia pracy, a nie mocy grzewczej.

OERTZEN Hot Box 250 jest przeznaczony do myjek o niższym ciśnieniu, takich jak C230-21E i C230-21P.

Hot Box 520 jest właściwym rozwiązaniem dla urządzeń pracujących przy ciśnieniu 350 lub 500 bar, pod warunkiem zgodności wszystkich parametrów zestawu.

Czy Hot Box 520 można podłączyć do myjki innego producenta?

Podgrzewacz może współpracować również z odpowiednio dobranymi myjkami wysokociśnieniowymi innych producentów.

Przed podłączeniem należy sprawdzić:

• maksymalne ciśnienie występujące w układzie;
• rzeczywisty przepływ wody;
• rodzaj przyłączy wysokociśnieniowych;
• dopuszczalną temperaturę pracy przewodów, pistoletów, lanc i złączy;
• wymagania dotyczące sterowania i bezpiecznej eksploatacji.

Szczególnej uwagi wymaga dobór wyposażenia do pracy z gorącą wodą pod bardzo wysokim ciśnieniem. Elementy stosowane w myjkach zimnowodnych nie zawsze są przystosowane do takich warunków.

Eksploatacja i serwis OERTZEN Hot Box 520

Podgrzewacz pracujący w instalacji wysokociśnieniowej wymaga odpowiedniej obsługi technicznej i okresowych przeglądów.

Podczas eksploatacji należy zwrócić uwagę na:

• jakość wody i ograniczanie odkładania osadów w wężownicy;
• stosowanie paliwa zgodnego z zaleceniami producenta;
• kontrolę szczelności połączeń wysokociśnieniowych;
• stan palnika i elementów układu grzewczego;
• prawidłową wentylację i odprowadzanie spalin;
• ochronę urządzenia przed zamarznięciem wody podczas postoju.

Regularna konserwacja ma istotny wpływ na sprawność podgrzewacza, bezpieczeństwo pracy i trwałość jego podzespołów.

Sprzedaż, dobór i serwis podgrzewaczy OERTZEN – Aqua-Tec

Aqua-Tec oferuje sprzedaż, dobór wyposażenia i serwis podgrzewaczy wody OERTZEN.

Pomagamy dopasować Hot Box 520 do parametrów posiadanej myjki wysokociśnieniowej, oczekiwanej temperatury wody oraz charakteru wykonywanych prac.

Doradzamy również w zakresie doboru przewodów, pistoletów, lanc i pozostałych elementów wyposażenia przeznaczonych do pracy z gorącą wodą pod wysokim ciśnieniem.

W przypadku myjek o wydajności przekraczającej 21 l/min pomagamy ocenić możliwość zastosowania dwóch podgrzewaczy w odpowiednio skonfigurowanym układzie.

Skontaktuj się z Aqua-Tec, jeżeli potrzebujesz podgrzewacza do myjki wysokociśnieniowej 350 lub 500 bar albo chcesz rozbudować istniejący zestaw o możliwość pracy z gorącą wodą.
