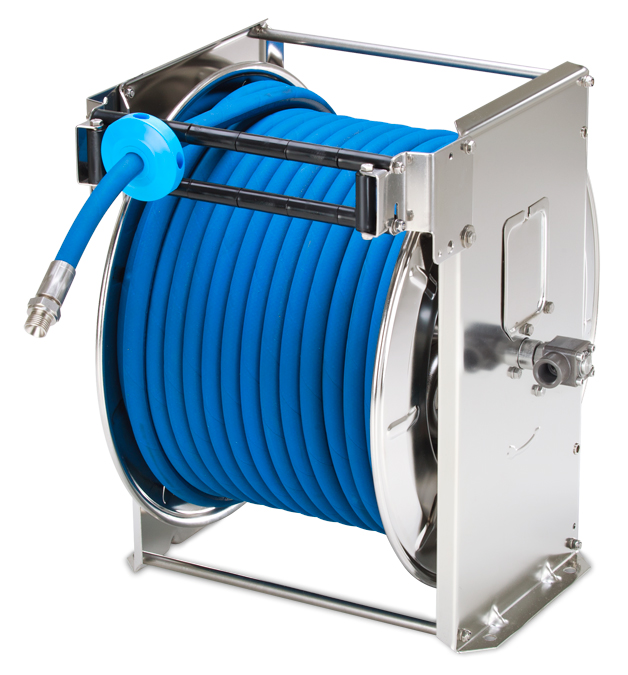

TEHA ST60/10/3e – automatyczne zwijadło ze stali nierdzewnej do 57 m węża

TEHA ST60/10/3e to profesjonalne zwijadło automatyczne z serii ST, przeznaczone do przemysłowych instalacji wymagających dużego zasięgu węża roboczego.

Urządzenie wyposażono w powiększony bęben, sprężynowy mechanizm samoczynnego zwijania oraz konstrukcję ze stali nierdzewnej.

Bęben mieści do 57 m węża o średnicy zewnętrznej 15 mm lub do 50 m węża o średnicy zewnętrznej 20 mm. Dzięki temu zwijadło umożliwia obsługę rozległych stanowisk z jednego punktu montażowego, bez konieczności częstego przemieszczania urządzeń.

Konstrukcja ze stali nierdzewnej

Bęben i elementy konstrukcyjne zwijadła TEHA ST60/10/3e wykonano ze stali nierdzewnej.

W porównaniu z konstrukcjami ze stali malowanej proszkowo wykonanie nierdzewne zapewnia zwiększoną odporność na korozję. Jest to szczególnie przydatne w wilgotnych środowiskach przemysłowych oraz tam, gdzie wyposażenie jest regularnie myte.

Zwijadło może być stosowane między innymi w zakładach spożywczych, mleczarniach i instalacjach przemysłowych, pod warunkiem spełnienia wymagań dotyczących materiałów mających kontakt z medium.

Bęben osadzono na bezobsługowych łożyskach ślizgowych z tworzywa sztucznego.

Sprężynowy mechanizm zwijania i blokada węża

Za samoczynne zwijanie węża odpowiada sprężynowy mechanizm napędowy, który magazynuje energię podczas rozwijania węża.

Mechanizm zapadkowy pozwala zatrzymać rozwinięty wąż w wybranym położeniu. Na każdy obrót bębna przypada osiem pozycji blokowania.

Krótkie pociągnięcie węża zwalnia blokadę i umożliwia jego samoczynne zwijanie.

Ważne przy długich wężach: Maksymalna pojemność bębna nie oznacza automatycznie, że każdy wąż o danej średnicy i długości będzie odpowiedni do mechanizmu sprężynowego.

Przy doborze należy uwzględnić masę węża, jego elastyczność, średnicę zewnętrzną oraz sposób prowadzenia. Ma to szczególne znaczenie przy długościach zbliżonych do maksymalnej pojemności zwijadła.

Kątowy przegub obrotowy – ważna informacja techniczna

W standardowej konfiguracji TEHA ST60/10/3e wyposażone jest w kątowy przegub obrotowy WDTH10/Aluminium, z osią ze stali nierdzewnej oraz korpusem z twardo anodowanego stopu aluminium.

Przegub umożliwia przepływ medium podczas obracania bębna. Na zamówienie dostępny jest również przegub ze stali nierdzewnej, dobierany do wymagań konkretnej instalacji.

Ważne: Konstrukcja zwijadła wykonana ze stali nierdzewnej nie oznacza, że wszystkie elementy mające kontakt z medium są nierdzewne. Standardowy przegub obrotowy posiada korpus aluminiowy.

W instalacjach wymagających określonej odporności chemicznej lub szczególnych warunków higienicznych należy odpowiednio dobrać materiał przegubu oraz rodzaj uszczelnień.

Dobór powinien uwzględniać właściwości medium, temperaturę, ciśnienie robocze oraz wymagania technologiczne instalacji.

Montaż dużego zwijadła i prowadzenie węża

TEHA ST60/10/3e może być montowane na ścianie, suficie lub odpowiednio przygotowanej konstrukcji wsporczej.

Prowadnica rolkowa węża może być ustawiona w trzech pozycjach, zależnie od kierunku jego rozwijania.

Ze względu na duży bęben i masę urządzenia wynoszącą 32,5 kg bez węża należy zwrócić szczególną uwagę na wytrzymałość konstrukcji mocującej.

Przy projektowaniu stanowiska trzeba uwzględnić także masę węża wraz z medium oraz siły występujące podczas jego rozwijania i zwijania.

W zależności od sposobu użytkowania można zastosować odpowiedni wspornik obrotowy, ułatwiający rozwijanie węża pod różnymi kątami.

Zastosowania zwijadła TEHA ST60/10/3e

Model ST60/10/3e może być wykorzystywany między innymi w:

• dużych zakładach produkcyjnych i halach przemysłowych,
• przemysłowych instalacjach mycia wysokociśnieniowego,
• zakładach spożywczych i mleczarniach,
• stanowiskach mycia maszyn oraz urządzeń,
• obiektach wymagających dużego zasięgu węża roboczego,
• instalacjach pracujących w wilgotnym środowisku.

Zwijadło może współpracować z instalacjami transportującymi wodę, powietrze, wybrane środki czyszczące, oleje i smary, pod warunkiem zgodności medium z materiałami przegubu, uszczelnień oraz węża.

Ciśnienie robocze i wykonania specjalne

Standardowe wykonanie TEHA ST60/10/3e przeznaczone jest do pracy przy ciśnieniu do 300 bar i temperaturze medium od 1 do 100°C.

Producent przewiduje również wykonania specjalne do 500 bar oraz do 180°C. Nie są to parametry standardowej konfiguracji urządzenia.

Ważna informacja dotycząca wersji 500 bar: Wykonanie wysokociśnieniowe wymaga zastosowania specjalnego przegubu ze stali nierdzewnej o średnicy nominalnej 1/4″ (około 5 mm) oraz zmodyfikowanego kolanka przyłączeniowego.

Zmniejszona średnica przepływu może powodować dodatkowe straty ciśnienia, szczególnie przy dużym natężeniu przepływu. Dlatego w instalacjach wysokociśnieniowych należy sprawdzić nie tylko maksymalne ciśnienie, ale również wymagany przepływ medium.

W przypadku podwyższonej temperatury lub stosowania określonych środków chemicznych konieczny może być dobór specjalnych uszczelnień, np. FKM (Viton) lub EPDM, zgodnie z wymaganiami instalacji.

Dostępne wykonania zwijadła TEHA ST60/10/3

Standardowo w ofercie Aqua-Tec dostępne jest zwijadło TEHA ST60/10/3e, wykonane ze stali nierdzewnej.

Na specjalne zamówienie możliwe jest również dostarczenie zwijadła w wykonaniu ze stali nierdzewnej elektropolerowanej (ST60/10/3ep) lub ze stali malowanej proszkowo (ST60/10/3). Dostępność, konfiguracja i warunki dostawy tych wariantów wymagają indywidualnego potwierdzenia.

Do instalacji wymagających krótszego węża polecamy także zwijadło TEHA ST40/10/2e, wykonane ze stali nierdzewnej, o pojemności do 40 m węża przy średnicy zewnętrznej 15 mm.
