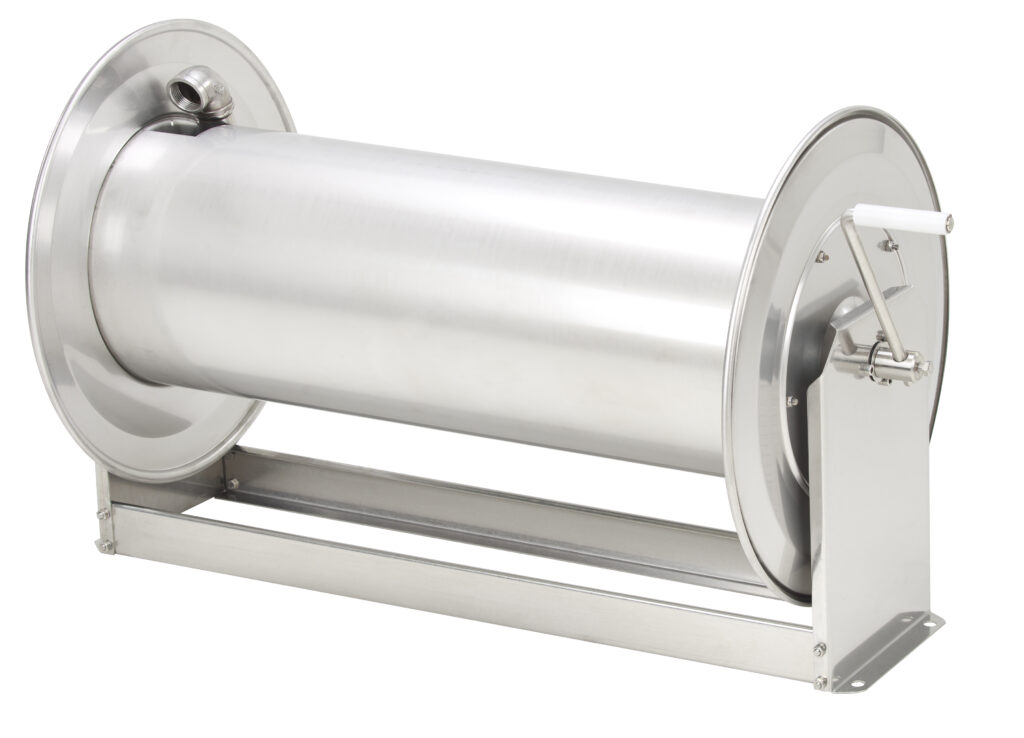

Zwijadło ręczne TEHA STKi2 70/12 – stal nierdzewna, 200 bar

TEHA STKi2 70/12 to ręczne zwijadło przemysłowe o dużej pojemności bębna, przeznaczone do przechowywania, rozwijania i nawijania długich węży wykorzystywanych w instalacjach technologicznych, systemach mycia oraz czyszczenia przemysłowego.

Zwijadło umożliwia nawinięcie do 115 m węża o średnicy zewnętrznej 22 mm, dzięki czemu sprawdza się w instalacjach wymagających dużego zasięgu roboczego.

Konstrukcja wykonana ze stali nierdzewnej 1.4301 zapewnia odporność na korozję w wilgotnym środowisku przemysłowym. Do pracy w środowisku zawierającym chlorki, na przykład w obecności wody morskiej, dostępna jest wersja ze stali nierdzewnej 1.4571.

Zwijadło wyposażone jest w zamkniętą piastę bębna wykonaną z blachy stalowej, regulowaną korbę z obrotowym uchwytem poliamidowym oraz hamulec umożliwiający zatrzymanie i zablokowanie obrotu bębna.

Najważniejsze cechy

• Konstrukcja ze stali nierdzewnej 1.4301 (AISI 304).
• Opcjonalne wykonanie ze stali nierdzewnej 1.4571 (AISI 316Ti).
• Pojemność do 115 m węża o średnicy zewnętrznej 22 mm.
• Przyłącza wejściowe i wyjściowe 1/2″ z gwintem wewnętrznym.
• Maksymalne ciśnienie robocze 200 bar, opcjonalnie 300 bar.
• Standardowa temperatura pracy od 1 do 100°C.
• Możliwość wykonania do temperatury 180°C.
• Regulowana korba z obrotowym uchwytem poliamidowym.
• Hamulec bębna zabezpieczający przed niekontrolowanym obracaniem.
• Możliwość zastosowania złącza obrotowego ze stali nierdzewnej.

Dane techniczne

Zastosowanie

Zwijadło TEHA STKi2 70/12 przeznaczone jest do instalacji wymagających obsługi długich węży ciśnieniowych oraz uporządkowanego prowadzenia przewodów w środowisku przemysłowym.

Typowe zastosowania obejmują:

• Przemysł spożywczy i zakłady przetwórcze.
• Przemysłowe instalacje mycia i czyszczenia.
• Zakłady chemiczne i instalacje technologiczne.
• Stocznie i zakłady przemysłu morskiego.
• Instalacje przesyłające wodę, środki czyszczące, sprężone powietrze, oleje i smary.
• Stanowiska mycia wymagające dużego zasięgu roboczego.

Dostępne wykonania i wyposażenie opcjonalne

Stal nierdzewna 1.4301 – standardowe wykonanie przeznaczone do pracy w środowisku wilgotnym.

Stal nierdzewna 1.4571 – wykonanie przeznaczone do bardziej wymagających środowisk, w szczególności zawierających chlorki, na przykład w obiektach basenowych lub instalacjach narażonych na działanie wody morskiej.

Złącze obrotowe ze stali nierdzewnej – umożliwia zwiększenie maksymalnego ciśnienia roboczego zwijadła do 300 bar. Stanowi również rozwiązanie dla zastosowań wymagających podwyższonej odporności materiałowej elementów mających kontakt z medium.

Uszczelnienia FKM (Viton) lub EPDM – dostępne opcjonalnie w zależności od rodzaju medium i temperatury pracy.

Wykonanie wysokotemperaturowe – możliwość przystosowania zwijadła do temperatury medium do 180°C po odpowiednim doborze komponentów.

Dobór materiału złącza obrotowego i rodzaju uszczelnień powinien uwzględniać właściwości chemiczne medium, temperaturę oraz ciśnienie robocze.

Ważne informacje

Standardowa konstrukcja zwijadła wykonana jest ze stali nierdzewnej, jednak standardowe złącze obrotowe WDTH12/Al posiada elementy aluminiowe. W instalacjach wymagających pełnej odporności chemicznej części mających kontakt z medium należy rozważyć zastosowanie opcjonalnego złącza ze stali nierdzewnej.

Wąż nie wchodzi w skład standardowego wyposażenia zwijadła.

Aqua-Tec oferuje dobór i dostawę zwijadeł TEHA do zastosowań przemysłowych, uwzględniając wymagane ciśnienie, temperaturę, rodzaj medium i długość węża.
