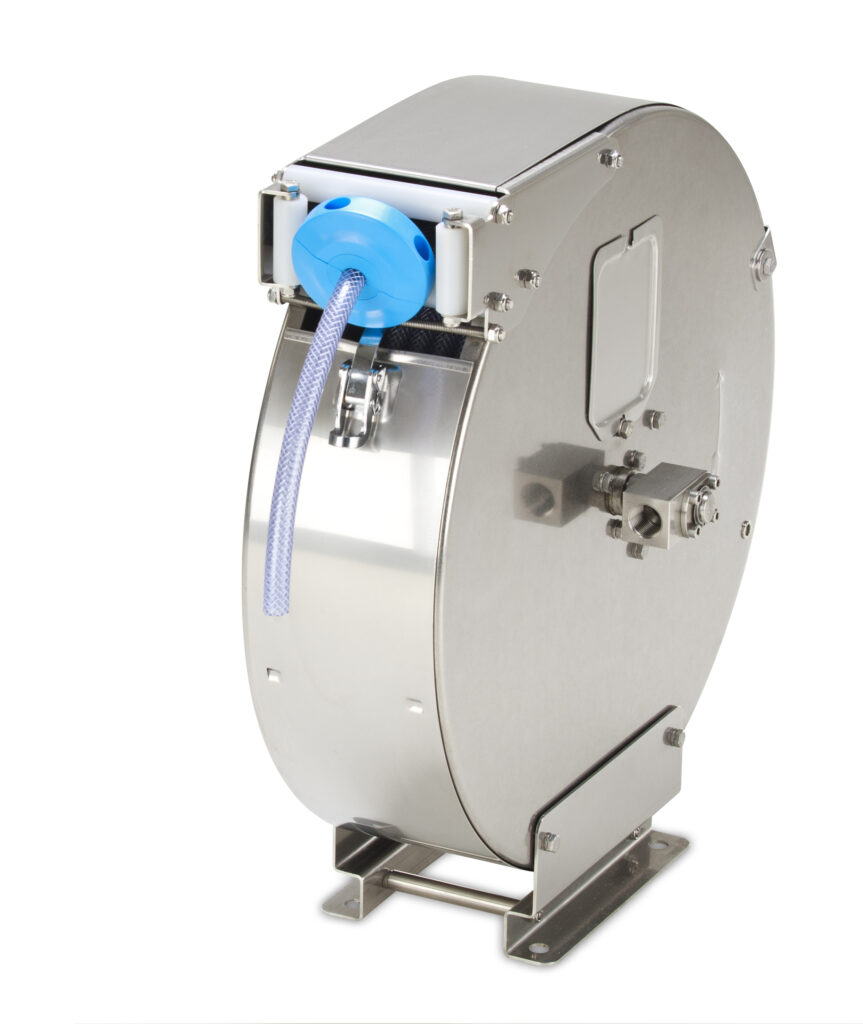

TEHA PST14/10e – nierdzewne zwijadło automatyczne obudowane 3/8″

TEHA PST14/10e to przemysłowe zwijadło automatyczne ze stali nierdzewnej. Zamknięta obudowa osłania bęben, a sprężynowy mechanizm automatycznie nawija wąż.

Producent zaprojektował serię PST do pracy na stanowiskach wymagających wygodnej obsługi przewodów. Konstrukcja nierdzewna ułatwia wykorzystanie urządzenia w wilgotnych środowiskach przemysłowych.

Zwijadło mieści do 14 m węża o średnicy zewnętrznej 15 mm. Maksymalne ciśnienie robocze wynosi 300 bar.

Zamknięta obudowa ze stali nierdzewnej

Najważniejszą cechą modelu PST14/10e jest nierdzewna obudowa osłaniająca bęben.

Stal nierdzewna zapewnia dobrą odporność na korozję w wielu środowiskach przemysłowych. Sprawdza się szczególnie tam, gdzie urządzenia mają kontakt z wilgocią.

Takie wykonanie warto rozważyć na stanowiskach mycia oraz w zakładach wymagających częstego czyszczenia wyposażenia.

Odporność na konkretne środki chemiczne zależy od ich składu, stężenia i temperatury.

Szybkozamykacz ułatwia czyszczenie i konserwację

Obudowa zwijadła PST14/10e posiada praktyczny szybkozamykacz.

Operator może otworzyć osłonę bez demontażu całej konstrukcji. Dzięki temu łatwiej uzyska dostęp do węża i wnętrza bębna.

Rozwiązanie usprawnia kontrolę przewodu oraz usuwanie zabrudzeń.

Zaokrąglona konstrukcja obudowy ułatwia również czyszczenie jej zewnętrznych powierzchni.

Pojemność bębna – do 14 m węża Ø15 mm

Pojemność zwijadła zależy od średnicy zewnętrznej przewodu.

Model PST14/10e mieści:

• do 14 m węża o średnicy zewnętrznej 15 mm,
• do 12 m węża o średnicy zewnętrznej 20 mm.

Podane średnice odnoszą się do zewnętrznego wymiaru węża.

Rzeczywista długość przewodu zależy również od jego sztywności i minimalnego promienia gięcia.

Producent standardowo dostarcza zwijadło bez węża. Odpowiedni przewód można dobrać osobno.

Sprężynowy mechanizm automatycznego zwijania

TEHA PST14/10e wykorzystuje sprężynowy mechanizm zwijający.

Podczas rozwijania węża sprężyna magazynuje energię. Po zwolnieniu blokady mechanizm nawija przewód na bęben.

Operator nie musi ręcznie obracać bębna.

Mechanizm blokujący umożliwia zatrzymanie węża na wybranej długości. Oferuje osiem pozycji blokowania na każdy obrót bębna.

Krótkie pociągnięcie przewodu zwalnia blokadę i uruchamia zwijanie.

Automatyczne zwijanie ogranicza pozostawianie luźnego węża na posadzce.

Bezobsługowe łożyska ślizgowe

Producent stosuje łożyska ślizgowe z tworzywa sztucznego.

Materiał wykazuje odporność na wilgoć, zabrudzenia i działanie wielu substancji chemicznych.

Łożyska nie wymagają regularnego smarowania.

Takie rozwiązanie ogranicza czynności konserwacyjne i wspiera płynną pracę bębna.

Przyłącza 3/8″ i ciśnienie robocze 300 bar

TEHA PST14/10e należy do grupy zwijadeł DN10 (3/8″).

Producent podaje przyłącze wejściowe 3/8″ z gwintem wewnętrznym.

Standardowe ciśnienie robocze wynosi 300 bar.

Przy doborze instalacji należy uwzględnić dopuszczalne ciśnienie węża, złączy i pozostałych elementów.

Istotne znaczenie ma również wymagane natężenie przepływu.

Straty ciśnienia zależą między innymi od długości i średnicy wewnętrznej przewodu.

Opcjonalne wykonanie wysokociśnieniowe do 500 bar

Producent oferuje specjalne wykonanie zwijadeł PST 3/8″ do ciśnienia 500 bar.

Wymaga ono zastosowania nierdzewnego przegubu obrotowego o średnicy nominalnej 1/4″ (5 mm).

Producent modyfikuje również wewnętrzny przewód rurowy.

Numer katalogowy dopłaty to MP1070003505.

Wykonanie wysokociśnieniowe należy uzgodnić przed zamówieniem.

Standardowy PST14/10e pracuje przy ciśnieniu do 300 bar.

Przegub obrotowy WDTH10

Producent standardowo montuje kątowy przegub obrotowy WDTH10 z korpusem aluminiowym.

Numer katalogowy przegubu to B10700035.

Przegub posiada oś ze stali nierdzewnej. Umożliwia przepływ medium między nieruchomą instalacją a obracającym się bębnem.

Na zamówienie TEHA oferuje przegub wykonany całkowicie ze stali nierdzewnej.

Numer katalogowy dopłaty to MP10700035011.

Ważne: nierdzewna konstrukcja zwijadła nie oznacza, że standardowy przegub ma korpus ze stali nierdzewnej. Takie wykonanie należy zamówić osobno.

Temperatura medium i dostępne uszczelnienia

Standardowy zakres temperatury medium wynosi od 1 do 100°C.

Producent oferuje także wykonania specjalne do 180°C.

Przy wyższych temperaturach lub kontakcie z chemikaliami należy dobrać odpowiednie uszczelnienia.

Dostępne opcje obejmują:

• FKM (Viton) – M1071001201,
• EPDM – M1071001202.

Dobór uszczelnień zależy od medium, temperatury i warunków pracy.

Przed zamówieniem należy potwierdzić zgodność materiałową elementów mających kontakt z medium.

Prowadnica węża i możliwości montażu

Zwijadło PST14/10e posiada prowadnicę z rolkami poliamidowymi.

Rolki pomagają kierować przewód podczas rozwijania i zwijania.

Producent przewiduje dwa ustawienia prowadnicy. Umożliwiają one dopasowanie urządzenia do kierunku wyciągania węża.

Zwijadło można zamontować na ścianie lub suficie.

TEHA oferuje również konsole montażowe. Przy częstym bocznym wyciąganiu przewodu warto rozważyć konsolę obrotową.

Zastosowania zwijadła TEHA PST14/10e

Model PST14/10e może obsługiwać odpowiednio dobrane instalacje wykorzystujące:

• wodę zimną i gorącą,
• wodę ze środkami czyszczącymi,
• sprężone powietrze,
• oleje i smary,
• inne media zgodne z materiałami urządzenia.

Wykonanie nierdzewne sprawdza się w wilgotnych pomieszczeniach przemysłowych.

Może być korzystnym rozwiązaniem w zakładach spożywczych, przetwórczych i chemicznych.

Każde zastosowanie wymaga sprawdzenia zgodności materiałowej urządzenia z medium.

Samo wykonanie ze stali nierdzewnej nie stanowi potwierdzenia dopuszczenia do bezpośredniego kontaktu z żywnością.

TEHA PST14/10e czy PST14/10 – porównanie wykonań

Producent oferuje dwa warianty tej samej wielkości zwijadła.

TEHA PST14/10 posiada konstrukcję ze stali malowanej proszkowo. To rozwiązanie do typowych, suchych środowisk przemysłowych.

TEHA PST14/10e posiada konstrukcję ze stali nierdzewnej. Lepiej odpowiada potrzebom stanowisk narażonych na wilgoć i częste czyszczenie.

Oba modele mieszczą do 14 m węża Ø15 mm lub 12 m węża Ø20 mm.

Oba obsługują ciśnienie robocze do 300 bar.

Wybór wykonania zależy przede wszystkim od warunków środowiskowych.

Pozostałe zwijadła automatyczne TEHA PST

W zależności od wymaganej długości węża, średnicy przyłączy i warunków pracy warto rozważyć również inne modele z serii PST.

TEHA PST14/10 – odpowiednik ze stali malowanej proszkowo, z przyłączami 3/8″ (DN10), przeznaczony do pracy przy ciśnieniu do 300 bar. Oferuje taką samą pojemność bębna jak PST14/10e.

TEHA PST20/10e – większy model ze stali nierdzewnej, z przyłączami 3/8″ (DN10). Mieści do 20 m węża o średnicy zewnętrznej Ø15 mm lub do 17 m węża Ø20 mm. Maksymalne standardowe ciśnienie robocze wynosi 300 bar.

TEHA PST14/12e – model ze stali nierdzewnej, z przyłączami 1/2″ (DN12), przeznaczony do instalacji wymagających większego przekroju przepływu. Mieści do 12 m węża Ø20 mm, a standardowe ciśnienie robocze wynosi 200 bar.

Zobacz także pełną ofertę zwijadeł automatycznych TEHA PST.

Aqua-Tec pomaga dobrać odpowiedni model do parametrów instalacji, rodzaju medium oraz warunków eksploatacji.

Dobór i sprzedaż zwijadeł TEHA – Aqua-Tec

Aqua-Tec oferuje przemysłowe zwijadła automatyczne TEHA.

Pomagamy dobrać urządzenie do długości i średnicy węża, ciśnienia oraz rodzaju medium.

Uwzględniamy również temperaturę, wymagany przepływ i warunki montażu.

Oferujemy pomoc w doborze odpowiedniego przewodu i wyposażenia dodatkowego.

Skontaktuj się z Aqua-Tec, aby dobrać zwijadło PST14/10e do swojej instalacji.

Jeśli szukasz zwijadła do suchych środowisk przemysłowych, sprawdź również TEHA PST14/10 ze stali malowanej proszkowo.

Poznaj także całą kategorię zwijadeł automatycznych TEHA PST, obejmującą modele DN10 i DN12.

Dodatkowe informacje znajdziesz na stronie producenta TEHA – PST14/10 i PST14/10e.
