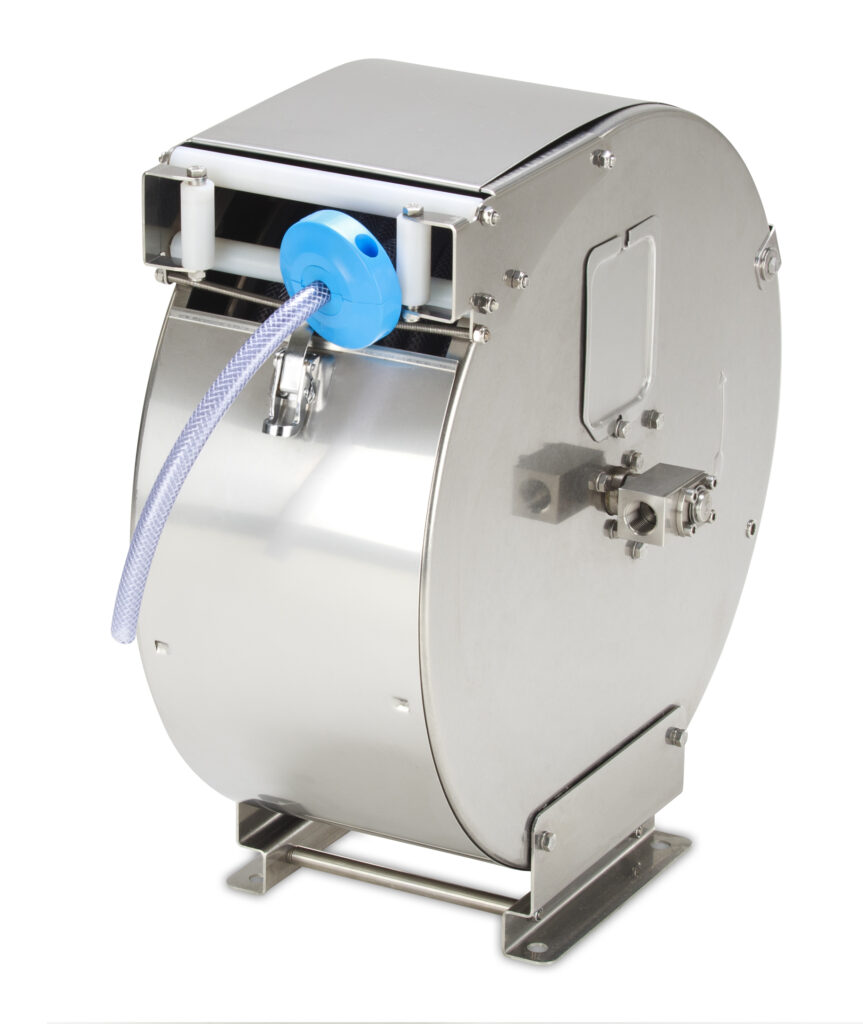

TEHA PST20/10e – nierdzewne zwijadło automatyczne obudowane 3/8″

TEHA PST20/10e to przemysłowe zwijadło automatyczne ze stali nierdzewnej. Zamknięta obudowa osłania bęben, a mechanizm sprężynowy automatycznie nawija wąż.

Producent opracował serię PST z myślą o wygodnej obsłudze przewodów w instalacjach przemysłowych. Wersja nierdzewna sprawdza się szczególnie w środowiskach narażonych na wilgoć.

Bęben mieści do 20 m węża o średnicy zewnętrznej 15 mm. Maksymalne ciśnienie robocze wynosi 300 bar.

Zamknięta obudowa ze stali nierdzewnej

Najważniejszą cechą zwijadła TEHA PST20/10e jest obudowa ze stali nierdzewnej.

Konstrukcja osłania bęben i ogranicza jego bezpośredni kontakt z otoczeniem. Ułatwia również utrzymanie porządku na stanowisku pracy.

Stal nierdzewna zapewnia dobrą odporność na korozję w wielu środowiskach przemysłowych.

Takie wykonanie warto rozważyć na stanowiskach mycia oraz w pomieszczeniach o podwyższonej wilgotności.

Odporność na konkretne środki chemiczne zależy od ich składu, stężenia i temperatury.

Szybkozamykacz ułatwia czyszczenie i konserwację

Producent wyposażył obudowę PST20/10e w szybkozamykacz dźwigniowy.

Operator może otworzyć osłonę bez demontażu całej konstrukcji. Dzięki temu łatwo uzyska dostęp do węża i wnętrza bębna.

Rozwiązanie usprawnia kontrolę stanu przewodu, usuwanie zabrudzeń oraz wykonywanie czynności konserwacyjnych.

Zaokrąglony kształt obudowy ułatwia również czyszczenie jej powierzchni.

Pojemność bębna – do 20 m węża Ø15 mm

Pojemność zwijadła zależy od średnicy zewnętrznej przewodu.

Model PST20/10e mieści:

• do 20 m węża o średnicy zewnętrznej 15 mm,
• do 17 m węża o średnicy zewnętrznej 20 mm.

Podane średnice odnoszą się do zewnętrznego wymiaru węża.

Rzeczywista pojemność zależy również od jego sztywności i minimalnego promienia gięcia.

Większy bęben umożliwia obsługę rozleglejszych stanowisk bez zmiany punktu przyłączenia instalacji.

Producent standardowo dostarcza zwijadło bez węża. Odpowiedni przewód można dobrać osobno.

Sprężynowy mechanizm automatycznego zwijania

TEHA PST20/10e wykorzystuje mechanizm sprężynowy.

Podczas rozwijania węża sprężyna magazynuje energię. Po zwolnieniu blokady mechanizm nawija przewód na bęben.

Operator może zatrzymać wąż na wybranej długości. Krótkie pociągnięcie zwalnia blokadę i uruchamia zwijanie.

Automatyczne zwijanie pomaga utrzymać porządek. Ogranicza również pozostawianie przewodów na posadzce.

Podczas zwijania należy kontrolować ruch węża. Zapobiega to gwałtownemu cofaniu przewodu i uszkodzeniom osprzętu.

Bezobsługowe łożyska i prowadzenie węża

Producent stosuje bezobsługowe łożyska ślizgowe z tworzywa sztucznego.

Łożyska dobrze znoszą wilgoć i typowe zabrudzenia przemysłowe. Nie wymagają regularnego smarowania.

Prowadnica z rolkami poliamidowymi ułatwia rozwijanie i zwijanie węża.

Możliwość zmiany położenia prowadnicy pozwala dopasować urządzenie do kierunku pracy.

Przyłącza DN10 (3/8″) i ciśnienie robocze 300 bar

TEHA PST20/10e należy do grupy zwijadeł DN10 (3/8″).

Producent podaje przyłącze wejściowe 3/8″ z gwintem wewnętrznym.

Standardowe ciśnienie robocze wynosi 300 bar.

Przy doborze instalacji należy uwzględnić dopuszczalne ciśnienie węża, złączy i pozostałych elementów.

Ważne jest również wymagane natężenie przepływu.

Straty ciśnienia zależą między innymi od długości i średnicy wewnętrznej przewodu.

Opcjonalne wykonanie wysokociśnieniowe do 500 bar

Producent oferuje specjalną konfigurację zwijadeł PST 3/8″ do ciśnienia 500 bar.

Wymaga ona zastosowania nierdzewnego przegubu obrotowego o średnicy nominalnej 1/4″ (5 mm).

Producent modyfikuje również wewnętrzny przewód rurowy.

Numer katalogowy dopłaty to MP1070003505.

Takie wykonanie należy uzgodnić przed zamówieniem. Standardowy PST20/10e pracuje przy ciśnieniu do 300 bar.

Przegub obrotowy WDTH10

Producent standardowo montuje kątowy przegub obrotowy WDTH10 z korpusem aluminiowym.

Numer katalogowy przegubu to B10700035.

Przegub posiada oś ze stali nierdzewnej. Umożliwia przepływ medium między nieruchomą instalacją a obracającym się bębnem.

Na zamówienie TEHA oferuje przegub wykonany całkowicie ze stali nierdzewnej.

Numer katalogowy dopłaty to MP10700035011.

Ważne: nierdzewna konstrukcja zwijadła nie oznacza, że standardowy przegub ma korpus ze stali nierdzewnej. Takie wykonanie należy zamówić osobno.

Temperatura medium i dostępne uszczelnienia

Standardowy zakres temperatury medium wynosi od 1 do 100°C.

Producent oferuje także wykonania specjalne do 180°C.

Przy wyższych temperaturach lub kontakcie z chemikaliami należy dobrać odpowiednie uszczelnienia.

Dostępne opcje obejmują:

• FKM (Viton) – M1071001201,
• EPDM – M1071001202.

Dobór uszczelnień zależy od medium, temperatury i warunków pracy.

Przed zamówieniem należy potwierdzić zgodność materiałową elementów mających kontakt z medium.

Montaż ścienny lub sufitowy

TEHA PST20/10e można zamontować na ścianie lub suficie.

Producent oferuje odpowiednie wyposażenie montażowe.

Przy wyborze miejsca montażu należy uwzględnić kierunek rozwijania węża oraz dostęp do szybkozamykacza.

Warto również zapewnić przestrzeń do otwarcia obudowy i konserwacji urządzenia.

Zastosowania zwijadła TEHA PST20/10e

Model PST20/10e może obsługiwać odpowiednio dobrane instalacje wykorzystujące:

• wodę zimną i gorącą,
• wodę ze środkami czyszczącymi,
• sprężone powietrze,
• oleje i smary,
• inne media zgodne z materiałami urządzenia.

Wykonanie nierdzewne sprawdza się w wilgotnych pomieszczeniach przemysłowych.

Może być korzystnym rozwiązaniem w zakładach spożywczych, przetwórczych i chemicznych.

Każde zastosowanie wymaga sprawdzenia zgodności materiałowej urządzenia z medium.

Samo wykonanie ze stali nierdzewnej nie stanowi potwierdzenia dopuszczenia do bezpośredniego kontaktu z żywnością.

TEHA PST20/10e czy PST20/10 – porównanie wykonań

Producent oferuje dwa warianty tej samej wielkości zwijadła.

PST20/10 posiada konstrukcję ze stali malowanej proszkowo. To rozwiązanie do typowych, suchych środowisk przemysłowych.

PST20/10e posiada konstrukcję ze stali nierdzewnej. Lepiej odpowiada potrzebom stanowisk narażonych na wilgoć i częste czyszczenie.

Oba modele mieszczą do 20 m węża Ø15 mm lub 17 m węża Ø20 mm.

Oba obsługują ciśnienie robocze do 300 bar.

TEHA PST20/10e czy PST14/10e – dobór długości węża

Oba modele posiadają konstrukcję ze stali nierdzewnej.

PST14/10e mieści do 14 m węża Ø15 mm lub 12 m węża Ø20 mm.

PST20/10e mieści do 20 m węża Ø15 mm lub 17 m węża Ø20 mm.

PST20/10e zapewnia większy zasięg pracy. Należy jednak uwzględnić jego większe gabaryty i masę.

Pozostałe zwijadła automatyczne TEHA PST

W zależności od wymaganej długości węża, średnicy przyłączy oraz warunków eksploatacji warto rozważyć również inne modele z serii TEHA PST.

TEHA PST20/10 – odpowiednik ze stali malowanej proszkowo, z przyłączami 3/8″ (DN10). Oferuje taką samą pojemność bębna i maksymalne ciśnienie robocze 300 bar. Stanowi alternatywę do zastosowań, w których wykonanie ze stali nierdzewnej nie jest wymagane.

TEHA PST14/10e – mniejszy model ze stali nierdzewnej, z przyłączami 3/8″ (DN10). Mieści do 14 m węża o średnicy zewnętrznej Ø15 mm lub do 12 m węża Ø20 mm. Sprawdzi się na stanowiskach, na których nie jest potrzebny większy zapas węża.

TEHA PST20/12e – model ze stali nierdzewnej, z przyłączami 1/2″ (DN12). Mieści do 17 m węża o średnicy zewnętrznej Ø20 mm, a jego maksymalne ciśnienie robocze wynosi 200 bar. Jest alternatywą dla instalacji wymagających większego przekroju przepływu.

Sprawdź również pełną ofertę zwijadeł automatycznych TEHA PST, obejmującą modele DN10 i DN12 w wykonaniu ze stali malowanej proszkowo oraz nierdzewnej.

Aqua-Tec pomaga dobrać odpowiedni model zwijadła do ciśnienia roboczego, przepływu, długości i średnicy węża oraz warunków eksploatacji.

Dobór i sprzedaż zwijadeł TEHA – Aqua-Tec

Aqua-Tec oferuje przemysłowe zwijadła automatyczne TEHA.

Pomagamy dobrać urządzenie do długości i średnicy węża, ciśnienia oraz rodzaju medium.

Uwzględniamy również temperaturę, wymagany przepływ i warunki montażu.

Oferujemy pomoc w doborze odpowiedniego przewodu i wyposażenia dodatkowego.

Skontaktuj się z Aqua-Tec, aby dobrać zwijadło PST20/10e do swojej instalacji.

Jeśli potrzebujesz zwijadła do suchych pomieszczeń przemysłowych, sprawdź także TEHA PST20/10 ze stali malowanej proszkowo.

Do stanowisk wymagających krótszego przewodu polecamy rozważyć nierdzewny model TEHA PST14/10e.

Poznaj również całą kategorię zwijadeł automatycznych TEHA PST, obejmującą modele 3/8″ i 1/2″.

Szczegółowe informacje techniczne znajdziesz na stronie producenta TEHA.
