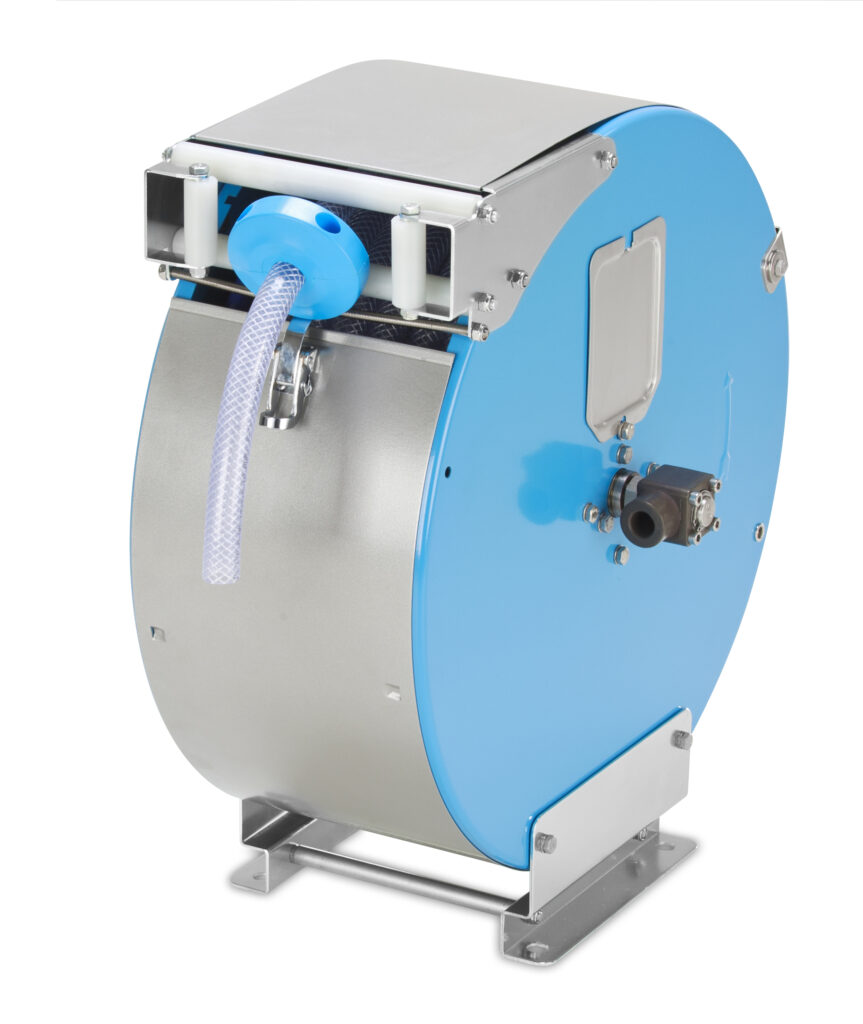

TEHA PST20/12 – obudowane zwijadło automatyczne 1/2″ do 200 bar

TEHA PST20/12 to przemysłowe zwijadło automatyczne przeznaczone do obsługi węży w instalacjach ciśnieniowych. Urządzenie posiada zamkniętą obudowę ze stali malowanej proszkowo oraz sprężynowy mechanizm automatycznego zwijania przewodu.

Model wyposażono w przyłącza nominalne 1/2″ (DN12). Bęben mieści do 17 m węża o średnicy zewnętrznej 20 mm, a maksymalne ciśnienie robocze wynosi 200 bar.

PST20/12 jest większym odpowiednikiem modelu PST14/12. Zapewnia dłuższy zasięg pracy przy zachowaniu tej samej średnicy nominalnej przyłączy.

Zamknięta obudowa ze stali malowanej proszkowo

TEHA PST20/12 posiada stalową obudowę zabezpieczoną powłoką proszkową.

Zamknięta konstrukcja osłania bęben i mechanizm zwijający, ograniczając ich bezpośredni kontakt z otoczeniem.

Wykonanie malowane proszkowo sprawdza się przede wszystkim w suchych pomieszczeniach przemysłowych, warsztatach i halach produkcyjnych.

Do stanowisk narażonych na częste zawilgocenie producent oferuje odpowiednik PST20/12e ze stali nierdzewnej.

Szybkozamykacz – wygodny dostęp do wnętrza

Obudowa zwijadła wyposażona jest w szybkozamykacz umożliwiający jej otwarcie.

Rozwiązanie ułatwia kontrolę stanu węża, usuwanie zabrudzeń oraz wykonywanie czynności konserwacyjnych.

Zaokrąglona konstrukcja obudowy ułatwia utrzymanie jej powierzchni w czystości.

Dostęp do bębna nie wymaga demontażu całego zwijadła ze stanowiska.

Pojemność bębna – do 17 m węża Ø20 mm

TEHA PST20/12 mieści do 17 m węża o średnicy zewnętrznej 20 mm.

W porównaniu z mniejszym modelem PST14/12 pojemność bębna jest większa o 5 m dla przewodu o tej samej średnicy zewnętrznej.

Dłuższy wąż umożliwia obsługę większego obszaru roboczego bez konieczności zmiany miejsca montażu zwijadła.

Podana średnica Ø20 mm oznacza średnicę zewnętrzną węża, a nie jego średnicę nominalną.

Przy doborze przewodu należy uwzględnić jego sztywność, minimalny promień gięcia, ciśnienie robocze oraz temperaturę medium.

Producent standardowo dostarcza zwijadło bez węża.

Automatyczne zwijanie i blokada przewodu

PST20/12 wykorzystuje sprężynowy mechanizm zwijania.

Podczas rozwijania przewodu sprężyna magazynuje energię. Po zwolnieniu blokady mechanizm automatycznie nawija wąż na bęben.

Blokada pozwala zatrzymać przewód na wybranej długości. Mechanizm oferuje osiem pozycji blokowania na każdy obrót bębna.

Automatyczne zwijanie pomaga utrzymać porządek na stanowisku pracy i ogranicza ryzyko pozostawienia przewodu na posadzce.

Podczas zwijania należy kontrolować ruch węża, aby uniknąć gwałtownego cofania przewodu.

Łożyskowanie i prowadnica węża

Producent stosuje bezobsługowe łożyska ślizgowe z tworzywa sztucznego.

Łożyska nie wymagają regularnego smarowania, co ogranicza zakres czynności konserwacyjnych.

Prowadnica z rolkami poliamidowymi ułatwia rozwijanie i zwijanie węża.

Możliwość ustawienia prowadnicy pozwala dostosować urządzenie do kierunku wyciągania przewodu.

Przyłącza 1/2″ (DN12) i ciśnienie robocze 200 bar

TEHA PST20/12 należy do grupy zwijadeł z przyłączami nominalnymi DN12.

Przyłącze w osi bębna posiada gwint wewnętrzny G 1/2″.

Maksymalne ciśnienie robocze urządzenia wynosi 200 bar.

Przyłącza DN12 umożliwiają zastosowanie przewodów o większym przekroju przepływu niż w odpowiednikach DN10.

Rzeczywisty przepływ oraz straty ciśnienia zależą jednak od średnicy wewnętrznej i długości węża, a także parametrów pozostałych elementów instalacji.

Przy doborze należy uwzględnić dopuszczalne ciśnienie całego układu.

Przegub obrotowy i dobór uszczelnień

Zwijadło posiada kątowy przegub obrotowy umożliwiający przepływ medium podczas obracania bębna.

Przegub łączy nieruchomą instalację z przewodem nawiniętym na zwijadło.

Rodzaj przegubu i uszczelnień należy dobrać do medium oraz warunków eksploatacji.

W instalacjach wymagających podwyższonej odporności na korozję można rozważyć odpowiednie wykonania materiałowe przegubu.

Przy stosowaniu środków chemicznych należy sprawdzić zgodność materiałową wszystkich elementów mających kontakt z medium.

Temperatura medium i wykonania specjalne

Standardowy zakres temperatury medium dla serii PST wynosi od 1 do 100°C.

Producent przewiduje również wykonania specjalne do 180°C, wymagające odpowiedniego doboru uszczelnień.

W zależności od rodzaju medium dostępne są uszczelnienia FKM lub EPDM.

Warunki pracy w podwyższonej temperaturze należy uzgodnić przed zamówieniem.

Montaż ścienny lub sufitowy

TEHA PST20/12 można zamontować na ścianie albo suficie.

Przy wyborze miejsca instalacji należy uwzględnić kierunek rozwijania przewodu, dostęp do szybkozamykacza oraz przestrzeń potrzebną do konserwacji.

Konstrukcja mocowania powinna być dostosowana do masy zwijadła i obciążeń powstających podczas pracy.

Zastosowania TEHA PST20/12

Model może obsługiwać odpowiednio dobrane instalacje wykorzystujące:

• wodę zimną i gorącą,
• wodę ze środkami czyszczącymi,
• sprężone powietrze,
• oleje i smary,
• inne media zgodne z materiałami urządzenia.

Zwijadło znajduje zastosowanie na stanowiskach mycia przemysłowego, w warsztatach i zakładach produkcyjnych.

Większa pojemność bębna jest szczególnie przydatna tam, gdzie potrzebny jest dłuższy zasięg pracy.

TEHA PST20/12 czy PST14/12?

Oba modele posiadają konstrukcję ze stali malowanej proszkowo, przyłącza nominalne 1/2″ i standardowe ciśnienie robocze 200 bar.

PST14/12 mieści do 12 m węża Ø20 mm i waży 14 kg.

PST20/12 mieści do 17 m węża Ø20 mm i waży 16 kg.

PST20/12 warto wybrać wtedy, gdy stanowisko wymaga dłuższego przewodu roboczego.

TEHA PST20/12 czy PST20/12e?

Oba modele posiadają taką samą pojemność bębna i przyłącza nominalne DN12.

PST20/12 wykonano ze stali malowanej proszkowo. Jest przeznaczony przede wszystkim do suchych środowisk przemysłowych.

PST20/12e posiada konstrukcję ze stali nierdzewnej. Takie wykonanie warto rozważyć w pomieszczeniach wilgotnych lub na stanowiskach wymagających częstego czyszczenia.

Pozostałe zwijadła automatyczne TEHA PST

W zależności od wymaganej długości węża, średnicy przyłączy oraz warunków eksploatacji warto rozważyć również inne modele z serii TEHA PST.

TEHA PST20/12e – odpowiednik ze stali nierdzewnej, z przyłączami 1/2″ (DN12). Oferuje taką samą pojemność bębna, do 17 m węża o średnicy zewnętrznej Ø20 mm, oraz maksymalne ciśnienie robocze 200 bar. Warto rozważyć go w instalacjach narażonych na wilgoć lub wymagających większej odporności na korozję.

TEHA PST14/12 – mniejszy model ze stali malowanej proszkowo, z przyłączami 1/2″ (DN12). Mieści do 12 m węża o średnicy zewnętrznej Ø20 mm, czyli o 5 m mniej niż PST20/12. Jest alternatywą dla stanowisk, na których nie jest potrzebny większy zapas węża.

TEHA PST20/10 – model ze stali malowanej proszkowo, z przyłączami 3/8″ (DN10). Pracuje przy ciśnieniu do 300 bar i mieści do 20 m węża o średnicy zewnętrznej Ø15 mm lub do 17 m węża Ø20 mm. Stanowi alternatywę dla instalacji wymagających wyższego ciśnienia roboczego przy mniejszej średnicy przyłączy.

Sprawdź również pełną ofertę zwijadeł automatycznych TEHA PST, obejmującą modele DN10 i DN12 w wykonaniu ze stali malowanej proszkowo oraz nierdzewnej.

Aqua-Tec pomaga dobrać odpowiedni model zwijadła do ciśnienia roboczego, przepływu, długości i średnicy węża oraz warunków eksploatacji.

Dobór i sprzedaż zwijadeł TEHA – Aqua-Tec

Aqua-Tec oferuje przemysłowe zwijadła automatyczne TEHA oraz pomaga dobrać urządzenie do konkretnej instalacji.

Przy doborze uwzględniamy długość i średnicę węża, ciśnienie robocze, wymagany przepływ, temperaturę oraz rodzaj medium.

Pomagamy również dobrać przewody i wyposażenie dodatkowe.

Skontaktuj się z Aqua-Tec, aby dobrać zwijadło PST20/12 do swojej instalacji.
