TEHA ST14/12e EX – automatyczne zwijadło ATEX 1/2″ ze stali nierdzewnej

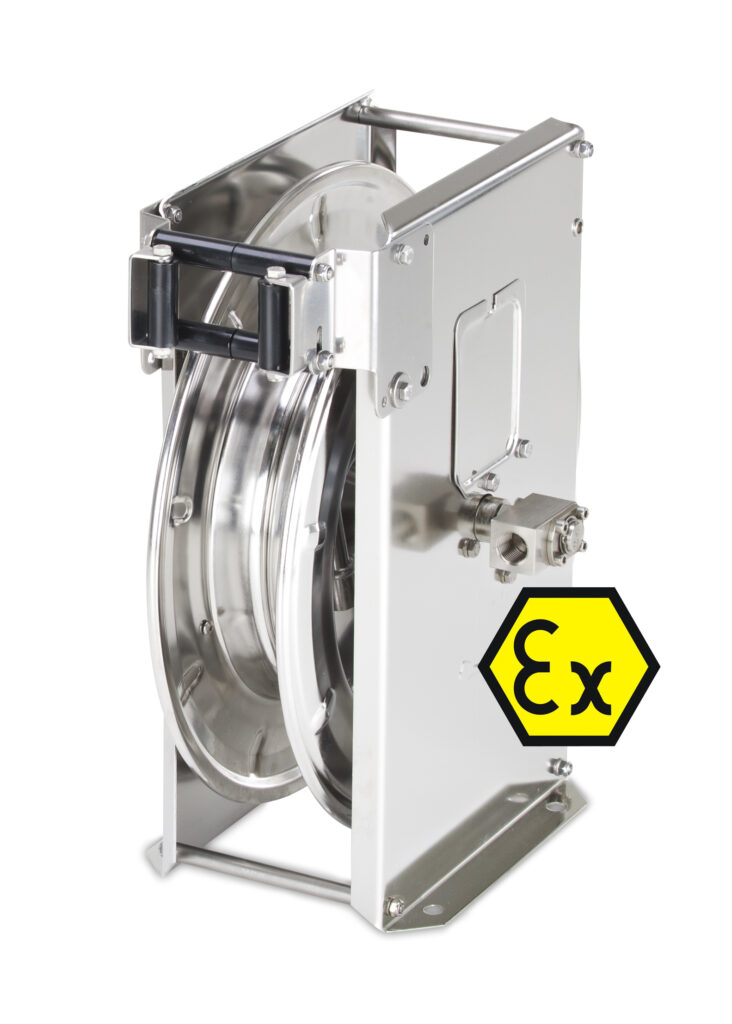

TEHA ST14/12e EX to przemysłowe zwijadło automatyczne z przyłączami DN12 (1/2″). Producent przeznaczył je do instalacji wymagających wykonania przeciwwybuchowego ATEX.

Urządzenie posiada konstrukcję ze stali nierdzewnej i sprężynowy mechanizm zwijający. Kompaktowy bęben mieści do 12 m węża o średnicy zewnętrznej 20 mm.

Zwijadło ułatwia obsługę przewodów w instalacjach myjących i technologicznych. Pozwala również ograniczyć pozostawianie luźnych węży na stanowisku pracy.

Zwijadło automatyczne TEHA ST14/12e EX do stref ATEX

Model ST14/12e EX należy do specjalistycznej serii zwijadeł TEHA ST EX. Konstrukcja tej serii uwzględnia wymagania dotyczące pracy w atmosferach potencjalnie wybuchowych.

Zwijadła serii ST EX mogą być przeznaczone do odpowiednio sklasyfikowanych stref gazowych 1 i 2 oraz pyłowych 21 i 22. O dopuszczalnym zastosowaniu konkretnego egzemplarza decyduje jednak jego oznaczenie ATEX.

Przed montażem należy sprawdzić dokumentację urządzenia i klasyfikację miejsca pracy. Szczególne znaczenie mają grupa urządzenia, kategoria, klasa temperaturowa i warunki otoczenia.

Nie należy stosować zwijadła w strefach 0 lub 20 bez odrębnego potwierdzenia odpowiedniego dopuszczenia.

Konstrukcja ze stali nierdzewnej

TEHA ST14/12e EX posiada konstrukcję ze stali nierdzewnej. Takie wykonanie sprawdza się w środowiskach wilgotnych oraz na stanowiskach wymagających regularnego czyszczenia.

Wersja oznaczona literą „e” wykorzystuje standardowe wykończenie nierdzewne. Nie należy mylić jej z odmianą „ep”, która posiada powierzchnię elektropolerowaną.

Oba wykonania należą do tej samej rodziny zwijadeł przeciwwybuchowych. Wybór zależy od warunków eksploatacji i wymagań dotyczących utrzymania czystości.

Pojemność bębna – do 12 m węża Ø20 mm

Zwijadło ST14/12e EX mieści do 12 m węża o średnicy zewnętrznej 20 mm.

Podana średnica 20 mm oznacza wymiar zewnętrzny przewodu. Nie jest to średnica nominalna przyłącza 1/2″.

Rzeczywista pojemność zależy od konstrukcji zastosowanego węża. Znaczenie mają także grubość ścianek, sztywność i minimalny promień gięcia.

Przy doborze należy uwzględnić masę całego przewodu. Mechanizm sprężynowy musi zapewniać prawidłowe zwijanie w konkretnych warunkach montażu.

Sprężynowy mechanizm automatycznego zwijania

TEHA ST14/12e EX wykorzystuje mechanizm sprężynowy. Podczas rozwijania węża sprężyna magazynuje energię potrzebną do późniejszego zwinięcia przewodu.

Mechanizm blokujący pozwala zatrzymać rozwinięty wąż w wybranym położeniu. Prowadnica rolkowa pomaga prawidłowo układać przewód na bębnie.

Automatyczne zwijanie poprawia organizację stanowiska pracy. Ogranicza również ryzyko mechanicznego uszkodzenia przewodu pozostawionego na posadzce.

Podczas zwijania należy kontrolować ruch węża. Nie wolno dopuszczać do niekontrolowanego cofania przewodu pod działaniem sprężyny.

Przyłącza DN12 (1/2″) i ciśnienie robocze

Zwijadło posiada przyłącza DN12 (1/2″) z gwintem wewnętrznym.

Dla standardowej konfiguracji modelu ST14/12e EX podawane jest maksymalne ciśnienie robocze 300 bar.

Dopuszczalne ciśnienie całej instalacji nie może przekraczać wartości znamionowej jej najsłabszego elementu. Dotyczy to również węża, przegubu obrotowego, uszczelnień i złączy.

Przy doborze należy uwzględnić wymagane natężenie przepływu. Znaczenie mają średnica wewnętrzna przewodu, jego długość oraz straty ciśnienia.

Temperatura medium i klasa temperaturowa ATEX

Dobór zwijadła do strefy zagrożenia wybuchem wymaga kontroli temperatury medium i otoczenia.

W dokumentacji serii ST EX producent rozróżnia warunki odpowiadające klasom temperaturowym T6 i T5. Wybór właściwej klasy zależy od dopuszczalnych temperatur pracy i oznaczenia urządzenia.

Wykonania specjalne do podwyższonych temperatur mogą wymagać innych uszczelnień. Nie oznacza to automatycznie zachowania dotychczasowej klasyfikacji ATEX.

Przed zastosowaniem należy potwierdzić parametry konkretnej konfiguracji w aktualnej dokumentacji producenta.

Wąż antystatyczny i połączenia wyrównawcze

W instalacjach ATEX szczególne znaczenie ma ograniczanie ryzyka wyładowań elektrostatycznych.

Należy stosować wąż o właściwościach elektrycznych odpowiednich do medium i klasyfikacji strefy. Konieczne może być zastosowanie przewodu antystatycznego lub elektroprzewodzącego.

Należy również zapewnić wymagane połączenia wyrównawcze i uziemienie instalacji. Ich sposób wykonania powinien wynikać z dokumentacji urządzenia oraz oceny zagrożenia wybuchem.

Samo zastosowanie zwijadła ATEX nie zapewnia zgodności całego układu. Wszystkie jego elementy muszą spełniać wymagania danej instalacji.

Zastosowania TEHA ST14/12e EX

Zwijadło może znaleźć zastosowanie między innymi w:

• instalacjach technologicznych przemysłu chemicznego,
• zakładach przetwórczych z odpowiednio sklasyfikowanymi strefami ATEX,
• przemysłowych instalacjach myjących,
• stanowiskach obsługi maszyn i urządzeń,
• instalacjach transportu odpowiednio dobranych mediów,
• obszarach produkcyjnych wymagających konstrukcji nierdzewnej.

Każde zastosowanie wymaga weryfikacji parametrów ciśnieniowych, materiałowych i przeciwwybuchowych.

TEHA ST14/12e EX – dobór i sprzedaż Aqua-Tec

Aqua-Tec oferuje zwijadła automatyczne TEHA ST EX do przemysłowych instalacji ciśnieniowych.

Pomagamy dobrać urządzenie do długości i średnicy węża, ciśnienia roboczego oraz rodzaju medium. Uwzględniamy także temperaturę i warunki montażu.

W przypadku zastosowań przeciwwybuchowych konieczne jest potwierdzenie zgodności zwijadła z klasyfikacją strefy ATEX.

Model ST14/12e EX dostępny jest również w odmianie ST14/12ep EX, ze stali nierdzewnej elektropolerowanej.

Zapraszamy do kontaktu w celu doboru odpowiedniego zwijadła TEHA do konkretnej instalacji.

Pozostałe zwijadła TEHA ST EX

Sprawdź również zwijadła automatyczne TEHA ST EX 1/2″ o większej pojemności bębna.

Dostępna jest także wersja TEHA ST14/12ep EX ze stali nierdzewnej elektropolerowanej. Ułatwia ona utrzymanie czystości powierzchni konstrukcji.

Do instalacji z mniejszymi przyłączami oferujemy zwijadła automatyczne TEHA ST EX 3/8″.
