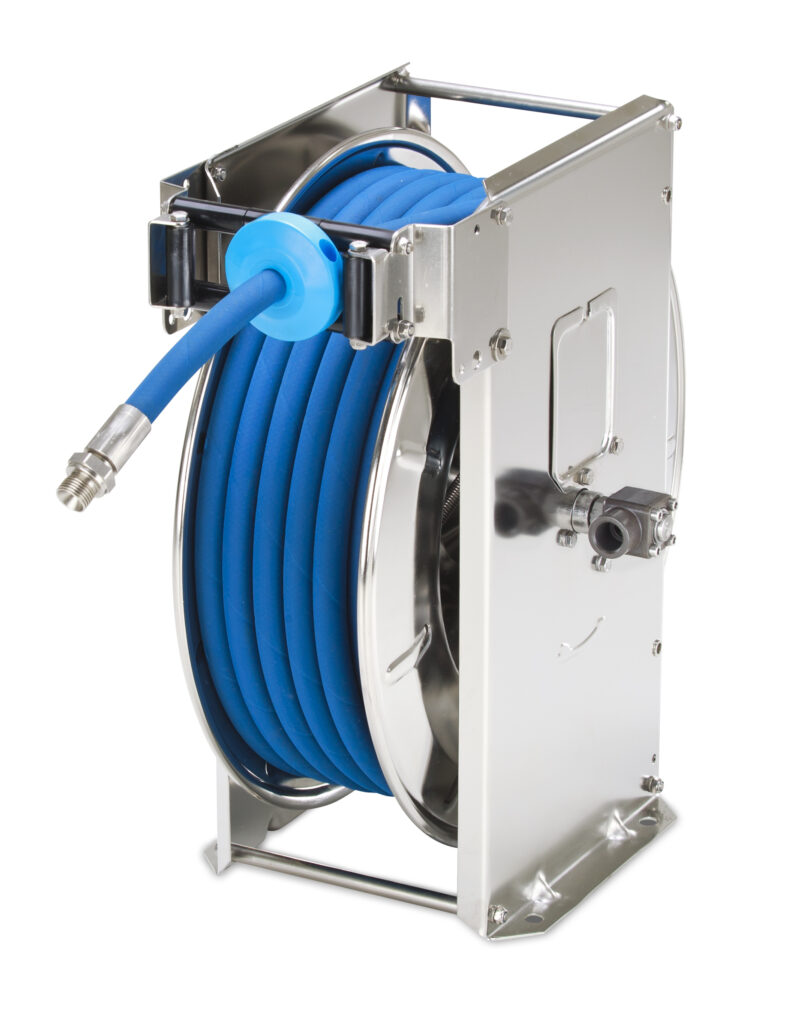

TEHA ST30/12e – zwijadło automatyczne ze stali nierdzewnej 1/2″ do 25 m węża

TEHA ST30/12e to profesjonalne zwijadło automatyczne z serii ST, przeznaczone do przemysłowych instalacji myjących, pneumatycznych i technologicznych. Łączy dużą pojemność bębna z konstrukcją ze stali nierdzewnej, która sprawdza się szczególnie w środowiskach o podwyższonej wilgotności.

Urządzenie wyposażono w sprężynowy mechanizm samoczynnego zwijania, blokadę rozwiniętego węża, prowadnicę rolkową oraz kątowy przegub obrotowy.

Zwijadło posiada przyłącza 1/2″ (DN12), a jego bęben mieści do 25 m węża o średnicy zewnętrznej 20 mm.

Stal nierdzewna – zwiększona odporność na korozję

Bęben i elementy konstrukcyjne TEHA ST30/12e wykonano ze stali nierdzewnej, zapewniającej większą odporność na korozję niż standardowa stal malowana proszkowo.

Wykonanie nierdzewne jest szczególnie przydatne w zakładach produkcyjnych, w których występuje podwyższona wilgotność, częsty kontakt wyposażenia z wodą lub regularne mycie stanowisk pracy.

Zwijadło może być stosowane między innymi w zakładach spożywczych, mleczarniach, przetwórniach oraz przemysłowych instalacjach myjących, po odpowiednim doborze elementów mających kontakt z medium.

Stal nierdzewna ułatwia również utrzymanie konstrukcji w dobrym stanie technicznym podczas intensywnej eksploatacji.

W środowiskach wymagających szczególnie łatwego utrzymania czystości powierzchni warto rozważyć także model ST30/12ep, którego konstrukcja nierdzewna została dodatkowo poddana elektropolerowaniu.

Duża pojemność bębna – do 25 m węża

TEHA ST30/12e umożliwia zastosowanie dłuższego węża niż mniejsze zwijadła z serii ST, przy zachowaniu średnicy nominalnej przyłączy 1/2″.

Dla węża o średnicy zewnętrznej 20 mm maksymalna pojemność bębna wynosi 25 m. To o 8 m więcej niż w modelu ST20/12e, który mieści do 17 m takiego węża.

Większy zasięg pozwala obsługiwać rozległe stanowiska mycia z jednego punktu montażowego. Jest to szczególnie korzystne w halach produkcyjnych, warsztatach, zakładach przemysłowych i instalacjach stacjonarnych.

Ważne: Maksymalna długość węża zależy od jego średnicy zewnętrznej. Przy doborze należy uwzględnić również masę, sztywność i minimalny promień gięcia przewodu oraz zdolność mechanizmu sprężynowego do jego prawidłowego zwijania.

Sprężynowy mechanizm zwijania i blokada węża

TEHA ST30/12e wyposażono w mechanizm sprężynowy, który magazynuje energię podczas rozwijania węża i wykorzystuje ją do jego samoczynnego zwijania.

Mechanizm zapadkowy umożliwia zatrzymanie rozwiniętego węża w wybranym położeniu. Na każdy obrót bębna przypada osiem pozycji blokowania.

Krótkie pociągnięcie przewodu zwalnia blokadę i umożliwia rozpoczęcie zwijania.

Rozwiązanie to ogranicza konieczność ręcznego układania węża, pomaga utrzymać porządek i ułatwia codzienną obsługę stanowiska pracy.

Bęben osadzono na bezobsługowych łożyskach ślizgowych z tworzywa sztucznego.

Przyłącza 1/2″ – dobór przepływu i strat ciśnienia

TEHA ST30/12e posiada przyłącza z gwintem wewnętrznym G 1/2″ oraz średnicę nominalną DN12.

W porównaniu ze zwijadłami 3/8″ większa średnica nominalna może być korzystna w instalacjach wymagających większego natężenia przepływu medium.

Ważne: Rozmiar gwintu przyłączeniowego nie określa samodzielnie przepustowości całej instalacji.

Przy doborze należy uwzględnić średnicę wewnętrzną i długość węża, konstrukcję przegubu obrotowego, wymagane natężenie przepływu oraz dopuszczalne straty ciśnienia.

Przy przewodach o długości 25 m odpowiedni dobór średnicy wewnętrznej ma szczególne znaczenie. Zbyt mała średnica może powodować istotne straty ciśnienia, zwłaszcza w instalacjach wysokociśnieniowych o dużym przepływie.

Kątowy przegub obrotowy – ważna informacja techniczna

Standardowe wyposażenie TEHA ST30/12e obejmuje kątowy przegub obrotowy WDTH12/Aluminium, numer katalogowy B1070003504.

Przegub posiada oś ze stali nierdzewnej oraz korpus z twardo anodowanego stopu aluminium. Umożliwia przepływ medium podczas obracania bębna.

Na specjalne zamówienie możliwe jest zastosowanie odpowiednio dobranego przegubu wykonanego ze stali nierdzewnej.

Ważne: Konstrukcja zwijadła ze stali nierdzewnej nie oznacza, że wszystkie elementy mające kontakt z medium są nierdzewne. Standardowy przegub obrotowy posiada korpus aluminiowy.

W instalacjach wykorzystujących środki chemiczne, oleje lub inne media technologiczne należy sprawdzić zgodność materiałów przegubu, uszczelnień i węża z transportowanym medium.

Ma to szczególne znaczenie w zakładach spożywczych i instalacjach o podwyższonych wymaganiach higienicznych.

Montaż i prowadzenie węża

TEHA ST30/12e może być montowane na ścianie, suficie lub odpowiednio przygotowanej konstrukcji wsporczej.

Prowadnica rolkowa pozwala dostosować kierunek rozwijania węża do sposobu montażu i układu stanowiska pracy.

W zależności od warunków użytkowania można zastosować dodatkowy wspornik obrotowy, ułatwiający rozwijanie węża pod różnymi kątami.

Podczas montażu należy uwzględnić masę zwijadła wynoszącą 18 kg, masę węża wraz z medium oraz siły występujące podczas rozwijania i zwijania.

Zastosowania TEHA ST30/12e

Zwijadło może być wykorzystywane między innymi w:

• przemysłowych instalacjach mycia i czyszczenia,
• zakładach przemysłu spożywczego i mleczarskiego,
• halach produkcyjnych i warsztatach,
• stanowiskach mycia maszyn oraz urządzeń,
• instalacjach sprężonego powietrza,
• systemach podawania wody i wybranych mediów technologicznych,
• instalacjach olejowych i smarowniczych, po potwierdzeniu zgodności materiałowej.

Model ST30/12e jest szczególnie przydatny tam, gdzie wymagana jest większa długość węża, a jednocześnie konstrukcja urządzenia powinna być odporna na wilgoć i częste mycie.

Ciśnienie robocze i wykonania specjalne

Standardowe wykonanie TEHA ST30/12e przeznaczone jest do pracy przy ciśnieniu do 200 bar i temperaturze medium od 1 do 100°C.

Na specjalne zamówienie producent przewiduje wykonanie do 300 bar. Wymaga ono zastosowania odpowiedniego przegubu obrotowego ze stali nierdzewnej oraz dostosowania przyłącza w piaście bębna.

Możliwe są również konfiguracje przystosowane do temperatury medium do 180°C, wymagające właściwego doboru uszczelnień i pozostałych elementów instalacji.

Ważne: Parametry 300 bar i 180°C nie dotyczą standardowego wykonania zwijadła. Ich dostępność oraz możliwość jednoczesnego zastosowania należy potwierdzić przed zamówieniem.

Przy podwyższonej temperaturze lub stosowaniu agresywnych środków chemicznych konieczny jest indywidualny dobór materiałów i uszczelnień, na przykład FKM (Viton), w zależności od właściwości medium.

Wyposażenie i dobór zwijadła

TEHA ST30/12e dostarczane jest standardowo bez węża.

Aqua-Tec pomaga dobrać odpowiedni wąż, przyłącza, przegub obrotowy oraz wyposażenie montażowe, uwzględniając wymagany przepływ, ciśnienie robocze, temperaturę, rodzaj medium i warunki eksploatacji.

Pozostałe wykonania i modele zwijadeł TEHA

TEHA ST30/12e to zwijadło automatyczne ze stali nierdzewnej, przeznaczone do instalacji wymagających większego zasięgu węża i odporności konstrukcji na korozję.

W ofercie Aqua-Tec dostępne są również:

• TEHA ST30/12 – wykonanie ze stali malowanej proszkowo, przeznaczone do typowych zastosowań przemysłowych.
• TEHA ST30/12ep – wykonanie ze stali nierdzewnej elektropolerowanej, szczególnie przydatne tam, gdzie ważne jest łatwe utrzymanie czystości wyposażenia.

Wszystkie trzy modele posiadają przyłącza 1/2″, standardowe ciśnienie robocze 200 bar oraz pojemność do 25 m węża o średnicy zewnętrznej 20 mm.

Do stanowisk wymagających krótszego węża można zastosować TEHA ST20/12e, mieszczące do 17 m węża Ø20 mm.

Jeżeli potrzebny jest większy zasięg, warto rozważyć TEHA ST40/12/2e, mieszczące do 37 m węża Ø20 mm.
