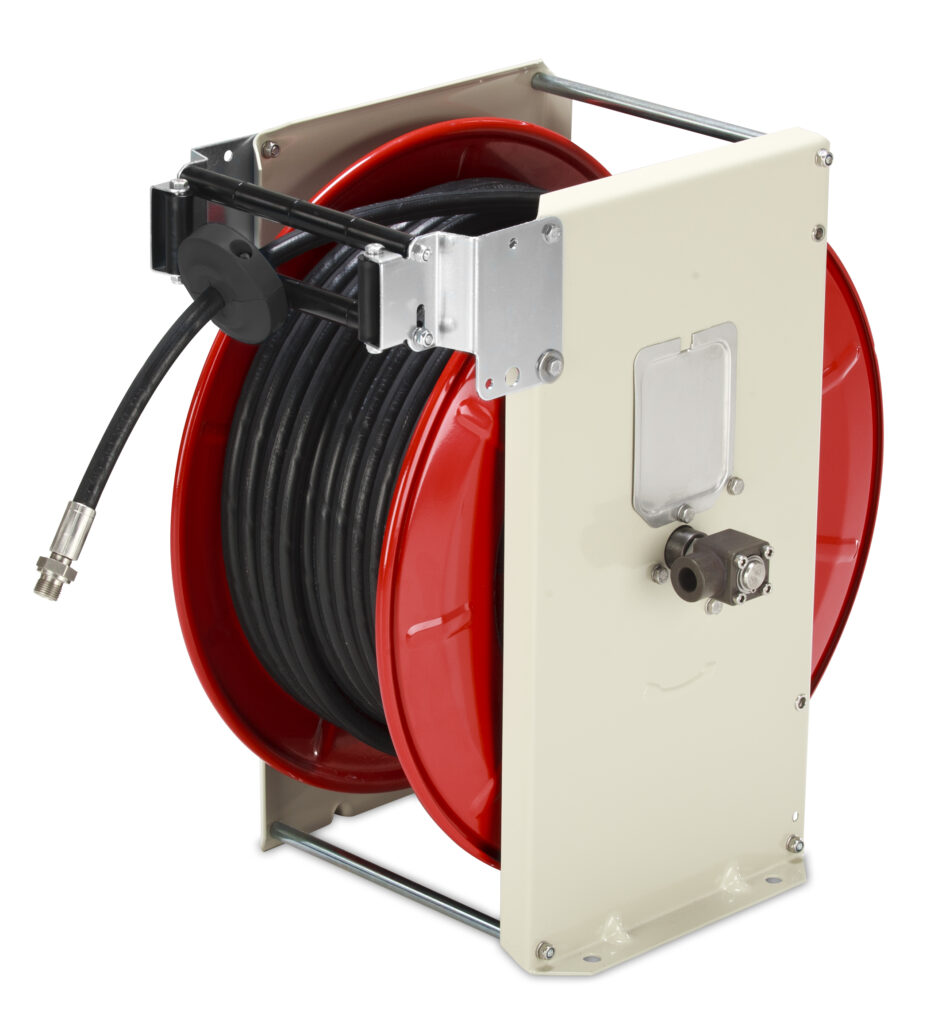

TEHA ST40/12/2 – zwijadło automatyczne 1/2″ do 37 m węża

TEHA ST40/12/2 to profesjonalne zwijadło automatyczne z serii ST, przeznaczone do przemysłowych instalacji myjących, pneumatycznych i technologicznych, w których wymagany jest duży zasięg węża roboczego.

Urządzenie wyposażono w stalowy bęben malowany proszkowo, sprężynowy mechanizm samoczynnego zwijania, blokadę rozwiniętego węża, prowadnicę rolkową oraz kątowy przegub obrotowy.

Zwijadło posiada przyłącza 1/2″ (DN12) i mieści do 37 m węża o średnicy zewnętrznej 20 mm.

Duża pojemność bębna – do 37 m węża

Najważniejszą cechą wyróżniającą TEHA ST40/12/2 jest duża pojemność bębna.

W porównaniu z modelem ST30/12, mieszczącym do 25 m węża o średnicy zewnętrznej 20 mm, ST40/12/2 umożliwia zastosowanie przewodu dłuższego o 12 m.

Większy zasięg pozwala obsługiwać rozległe stanowiska mycia i czyszczenia z jednego punktu montażowego. Jest to szczególnie korzystne w dużych halach produkcyjnych, warsztatach, zakładach przemysłowych oraz instalacjach stacjonarnych.

Ważne: Maksymalna długość węża zależy od jego średnicy zewnętrznej. Przy doborze należy uwzględnić również masę, sztywność, minimalny promień gięcia oraz możliwość prawidłowego zwijania przewodu przez mechanizm sprężynowy.

Duża pojemność bębna nie oznacza automatycznie, że zwijadło będzie prawidłowo obsługiwać każdy wąż o długości 37 m. Dobór przewodu i mechanizmu zwijającego powinien uwzględniać rzeczywiste warunki pracy.

Stalowa konstrukcja malowana proszkowo

Bęben i elementy konstrukcyjne TEHA ST40/12/2 wykonano ze stali zabezpieczonej powłoką proszkową. Standardowa kolorystyka obejmuje RAL 7032 i RAL 3000.

Takie wykonanie jest przeznaczone przede wszystkim do typowych zastosowań przemysłowych, szczególnie w suchych pomieszczeniach produkcyjnych, warsztatach i na stanowiskach technicznych.

Powłoka proszkowa zapewnia ochronę powierzchni stali w przewidzianych warunkach eksploatacji. W środowiskach stale wilgotnych, narażonych na intensywne mycie lub kontakt z substancjami powodującymi korozję warto rozważyć wykonanie ze stali nierdzewnej.

Alternatywą jest model TEHA ST40/12/2e, posiadający konstrukcję nierdzewną.

Bęben osadzono na bezobsługowych łożyskach ślizgowych z tworzywa sztucznego, odpornych na wilgoć i zabrudzenia.

Sprężynowy mechanizm zwijania i blokada węża

TEHA ST40/12/2 wyposażono w sprężynowy mechanizm napędowy, który magazynuje energię podczas rozwijania węża i wykorzystuje ją do jego samoczynnego zwijania.

Mechanizm zapadkowy umożliwia zatrzymanie rozwiniętego węża w wybranym położeniu. Na każdy obrót bębna przypada osiem pozycji blokowania.

Krótkie pociągnięcie przewodu zwalnia blokadę i pozwala rozpocząć jego samoczynne zwijanie.

Rozwiązanie to ogranicza konieczność ręcznego układania długiego węża, pomaga utrzymać porządek i ułatwia codzienną obsługę stanowiska pracy.

Przy długościach węża zbliżonych do maksymalnej pojemności zwijadła szczególnie ważne jest dopasowanie siły sprężyny do masy i elastyczności przewodu.

Przyłącza 1/2″ – dobór przepływu i ograniczenie strat ciśnienia

TEHA ST40/12/2 posiada przyłącza z gwintem wewnętrznym G 1/2″ oraz średnicę nominalną DN12.

Większa średnica nominalna niż w zwijadłach 3/8″ może być korzystna w instalacjach wymagających większego natężenia przepływu medium.

Ważne: Rozmiar przyłącza nie określa samodzielnie przepustowości całego układu.

Przy doborze należy uwzględnić średnicę wewnętrzną i długość węża, konstrukcję przegubu obrotowego, wymagany przepływ oraz dopuszczalne straty ciśnienia.

Przy przewodach o długości do 37 m odpowiedni dobór średnicy wewnętrznej ma szczególne znaczenie. Zbyt mała średnica może powodować znaczne straty ciśnienia, zwłaszcza w instalacjach wysokociśnieniowych o dużym natężeniu przepływu.

Dlatego przy doborze zwijadła do myjki wysokociśnieniowej należy brać pod uwagę nie tylko maksymalne ciśnienie robocze, lecz również wydajność pompy i wymagany przepływ na stanowisku.

Kątowy przegub obrotowy – ważna informacja techniczna

Standardowe wyposażenie TEHA ST40/12/2 obejmuje kątowy przegub obrotowy WDTH12/Aluminium, numer katalogowy B1070003504.

Przegub posiada oś ze stali nierdzewnej oraz korpus z twardo anodowanego stopu aluminium. Umożliwia przepływ medium podczas obracania bębna.

Na specjalne zamówienie możliwe jest zastosowanie odpowiednio dobranego przegubu ze stali nierdzewnej.

Ważne: Materiał konstrukcji zwijadła i materiał elementów mających kontakt z medium należy rozpatrywać oddzielnie. Również w nierdzewnych wersjach zwijadeł TEHA standardowy przegub może posiadać korpus aluminiowy.

W instalacjach wykorzystujących środki chemiczne, oleje lub inne media technologiczne należy sprawdzić zgodność materiałów przegubu, uszczelnień i węża z transportowanym medium.

Montaż i prowadzenie węża

TEHA ST40/12/2 może być montowane na ścianie, suficie lub odpowiednio przygotowanej konstrukcji wsporczej.

Prowadnica rolkowa umożliwia dostosowanie kierunku rozwijania węża do sposobu montażu. Producent przewiduje trzy pozycje montażowe prowadnicy.

W zależności od sposobu użytkowania można zastosować odpowiedni wspornik obrotowy, ułatwiający rozwijanie węża pod różnymi kątami.

Podczas montażu należy uwzględnić masę zwijadła, masę węża wraz z medium oraz siły występujące podczas rozwijania i zwijania.

Ze względu na dużą pojemność bębna szczególnie istotne jest odpowiednie zamocowanie zwijadła do konstrukcji o wystarczającej nośności.

Zastosowania TEHA ST40/12/2

Zwijadło może być wykorzystywane między innymi w:

• przemysłowych instalacjach mycia i czyszczenia,
• dużych halach produkcyjnych i warsztatach,
• stanowiskach mycia maszyn oraz urządzeń,
• instalacjach sprężonego powietrza,
• systemach podawania wody i wybranych środków czyszczących,
• instalacjach olejowych i smarowniczych, po sprawdzeniu zgodności materiałowej.

Model ST40/12/2 jest szczególnie przydatny tam, gdzie pojemność mniejszych zwijadeł ST20/12 lub ST30/12 jest niewystarczająca, a jednocześnie wymagane są przyłącza 1/2″ i samoczynne zwijanie węża.

Ciśnienie robocze i wykonania specjalne

Standardowe wykonanie TEHA ST40/12/2 przeznaczone jest do pracy przy ciśnieniu do 200 bar i temperaturze medium od 1 do 100°C.

Na specjalne zamówienie producent przewiduje wykonanie do 300 bar, wymagające zastosowania odpowiednio dobranego przegubu obrotowego ze stali nierdzewnej.

Możliwe są również konfiguracje przystosowane do temperatury medium do 180°C, wymagające właściwego doboru uszczelnień i pozostałych elementów instalacji.

Ważne: Parametry 300 bar i 180°C nie dotyczą standardowej konfiguracji zwijadła. Ich dostępność oraz możliwość jednoczesnego zastosowania należy potwierdzić przed zamówieniem.

W przypadku stosowania środków chemicznych lub pracy w podwyższonej temperaturze producent przewiduje specjalne uszczelnienia, między innymi FKM (Viton) lub EPDM. Rodzaj uszczelnienia należy dobrać do właściwości medium.

Wyposażenie i dobór zwijadła

TEHA ST40/12/2 dostarczane jest standardowo bez węża.

Aqua-Tec pomaga dobrać odpowiedni wąż, przyłącza, przegub obrotowy i wyposażenie montażowe, uwzględniając wymagany przepływ, ciśnienie robocze, temperaturę, rodzaj medium oraz warunki eksploatacji.

Pozostałe wykonania i modele zwijadeł TEHA

TEHA ST40/12/2 to zwijadło automatyczne ze stali malowanej proszkowo, przeznaczone do instalacji przemysłowych wymagających dużego zasięgu węża.

Alternatywą jest TEHA ST40/12/2e, wykonane ze stali nierdzewnej, szczególnie przydatne w wilgotnym środowisku przemysłowym.

Oba modele posiadają przyłącza 1/2″, standardowe ciśnienie robocze 200 bar i pojemność do 37 m węża o średnicy zewnętrznej 20 mm.

Do stanowisk wymagających krótszego węża można zastosować TEHA ST30/12, mieszczące do 25 m węża Ø20 mm, lub TEHA ST20/12, o pojemności do 17 m.

Wszystkie zwijadła należy dobierać z uwzględnieniem średnicy i długości węża, wymaganego przepływu, ciśnienia oraz warunków pracy.
