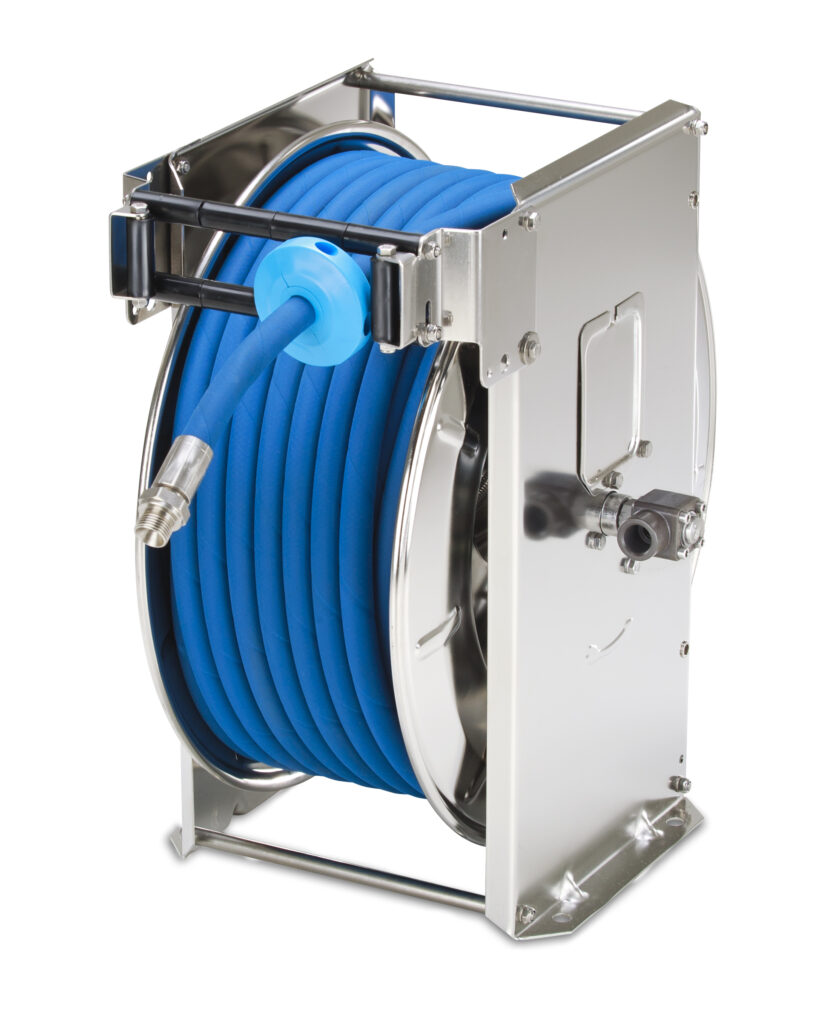

TEHA ST40/19/1e – zwijadło automatyczne nierdzewne 3/4″ do 20 m węża

TEHA ST40/19/1e to profesjonalne zwijadło automatyczne z serii ST, przeznaczone do przemysłowych instalacji myjących, pneumatycznych i technologicznych, w których wymagane są przyłącza 3/4″ (DN19), większa długość węża roboczego oraz odporność konstrukcji na korozję.

Urządzenie wyposażono w bęben i elementy konstrukcyjne ze stali nierdzewnej, sprężynowy mechanizm samoczynnego zwijania, blokadę rozwiniętego węża, prowadnicę rolkową oraz kątowy przegub obrotowy.

Bęben mieści do 20 m węża o średnicy zewnętrznej 25 mm lub do 18 m węża o średnicy zewnętrznej 30 mm.

Konstrukcja ze stali nierdzewnej

Najważniejszą cechą odróżniającą TEHA ST40/19/1e od modelu ST40/19/1 jest wykonanie konstrukcji ze stali nierdzewnej zamiast stali malowanej proszkowo.

Stal nierdzewna zapewnia zwiększoną odporność na korozję, szczególnie w środowiskach o podwyższonej wilgotności oraz na stanowiskach, na których wyposażenie ma częsty kontakt z wodą.

Zwijadło może być stosowane między innymi w zakładach przemysłu spożywczego, mleczarniach, przetwórniach, warsztatach i przemysłowych instalacjach myjących, pod warunkiem odpowiedniego doboru elementów mających kontakt z medium.

W przypadku stosowania agresywnych środków chemicznych, zwłaszcza preparatów zawierających chlorki, należy sprawdzić odporność materiałową konkretnej konfiguracji.

Alternatywą jest model ST40/19/1ep, którego konstrukcja nierdzewna została dodatkowo poddana elektropolerowaniu.

Większa pojemność bębna – do 20 m węża Ø25 mm

TEHA ST40/19/1e umożliwia zastosowanie dłuższego węża niż mniejszy model ST20/19e.

Dla węża o średnicy zewnętrznej 25 mm pojemność bębna wynosi do 20 m, podczas gdy ST20/19e mieści do 10 m takiego przewodu.

Większy zasięg pozwala obsługiwać rozleglejsze stanowiska mycia i czyszczenia z jednego punktu montażowego, co jest korzystne w halach produkcyjnych, warsztatach i instalacjach stacjonarnych.

Dla węża o średnicy zewnętrznej 30 mm pojemność wynosi do 18 m.

Ważne: Podane średnice dotyczą średnicy zewnętrznej węża, a nie jego średnicy wewnętrznej.

Przy doborze należy uwzględnić masę, sztywność, minimalny promień gięcia przewodu oraz możliwość jego prawidłowego zwijania przez mechanizm sprężynowy.

Osiągnięcie maksymalnej pojemności bębna nie oznacza automatycznie, że każdy wąż o danej długości będzie odpowiedni do tego zwijadła.

Przyłącza 3/4″ – przepływ i straty ciśnienia

TEHA ST40/19/1e posiada przyłącza z gwintem wewnętrznym G 3/4″ i średnicę nominalną DN19.

W porównaniu ze zwijadłami 3/8″ i 1/2″ większa średnica nominalna może być korzystna w instalacjach wymagających większego natężenia przepływu wody lub innego medium.

Dotyczy to między innymi przemysłowych systemów mycia, instalacji zasilających urządzenia technologiczne oraz układów wykorzystujących większe ilości wody.

Ważne: Rozmiar przyłącza nie określa samodzielnie przepustowości całego układu.

Przy doborze należy uwzględnić średnicę wewnętrzną i długość węża, rzeczywisty przekrój przepływu przez przegub obrotowy, wymagane natężenie przepływu oraz dopuszczalne straty ciśnienia.

Przy przewodach o długości do 20 m odpowiedni dobór średnicy wewnętrznej ma istotne znaczenie, szczególnie w instalacjach wysokociśnieniowych o dużej wydajności pompy.

Sprężynowy mechanizm zwijania i blokada węża

TEHA ST40/19/1e wyposażono w sprężynowy mechanizm napędowy, który magazynuje energię podczas rozwijania przewodu i wykorzystuje ją do jego samoczynnego zwijania.

Mechanizm zapadkowy umożliwia zatrzymanie rozwiniętego węża w wybranym położeniu. Na każdy obrót bębna przypada osiem pozycji blokowania.

Krótkie pociągnięcie przewodu zwalnia blokadę i pozwala rozpocząć jego samoczynne zwijanie.

Rozwiązanie to ogranicza konieczność ręcznego układania węża, pomaga utrzymać porządek i ułatwia codzienną obsługę stanowiska.

Bęben osadzono na bezobsługowych łożyskach ślizgowych z tworzywa sztucznego.

Przy długościach węża zbliżonych do maksymalnej pojemności zwijadła szczególnie ważne jest dopasowanie siły mechanizmu sprężynowego do masy i elastyczności przewodu.

Kątowy przegub obrotowy – ważna informacja techniczna

Standardowy przegub obrotowy stosowany w zwijadłach TEHA 3/4″ to WDTH19/Messing, numer katalogowy B10700036.

Przegub posiada oś ze stali nierdzewnej oraz korpus z mosiądzu niklowanego chemicznie. Umożliwia przepływ medium pomiędzy nieruchomym przyłączem instalacji a obracającym się bębnem zwijadła.

Na specjalne zamówienie producent przewiduje możliwość zastosowania odpowiednio dobranego przegubu wykonanego ze stali nierdzewnej.

Ważne: Konstrukcja zwijadła ze stali nierdzewnej nie oznacza, że wszystkie elementy mające kontakt z medium są nierdzewne. Standardowy przegub obrotowy ma korpus mosiężny.

W instalacjach spożywczych, chemicznych i technologicznych należy zweryfikować zgodność materiałów przegubu, uszczelnień oraz węża z transportowanym medium.

Sama nierdzewna konstrukcja zwijadła nie stanowi potwierdzenia dopuszczenia całego zespołu do bezpośredniego kontaktu z żywnością.

Montaż i prowadzenie węża

TEHA ST40/19/1e może być montowane na ścianie, suficie lub odpowiednio przygotowanej konstrukcji wsporczej.

Prowadnica rolkowa umożliwia dostosowanie kierunku rozwijania węża do sposobu montażu. Producent przewiduje trzy pozycje jej ustawienia.

W zależności od warunków użytkowania można zastosować dodatkowy wspornik obrotowy, ułatwiający rozwijanie przewodu pod różnymi kątami.

Podczas montażu należy uwzględnić masę zwijadła wynoszącą 20 kg, masę węża wraz z medium oraz siły występujące podczas rozwijania i zwijania.

Ze względu na większą pojemność bębna istotne jest odpowiednie zamocowanie urządzenia do konstrukcji o wystarczającej nośności.

Zastosowania TEHA ST40/19/1e

Zwijadło może być wykorzystywane między innymi w:

• przemysłowych instalacjach mycia i czyszczenia,
• zakładach przemysłu spożywczego i mleczarskiego,
• dużych halach produkcyjnych i warsztatach,
• stanowiskach mycia maszyn oraz urządzeń,
• instalacjach zasilających urządzenia technologiczne,
• systemach podawania wody o większym przepływie,
• instalacjach sprężonego powietrza,
• instalacjach olejowych i smarowniczych, po potwierdzeniu zgodności materiałowej.

Model ST40/19/1e jest szczególnie przydatny tam, gdzie pojemność mniejszego zwijadła ST20/19e jest niewystarczająca, a jednocześnie konstrukcja powinna być odporna na wilgoć i częste mycie.

Ciśnienie robocze i temperatura medium

Standardowe wykonanie TEHA ST40/19/1e przeznaczone jest do pracy przy ciśnieniu do 200 bar i temperaturze medium od 1 do 100°C.

Na specjalne zamówienie producent przewiduje możliwość wykonania przystosowanego do temperatury medium do 180°C, wymagającego odpowiedniego doboru uszczelnień i pozostałych elementów instalacji.

W przypadku stosowania środków chemicznych lub pracy w podwyższonej temperaturze mogą być wymagane specjalne uszczelnienia, między innymi FKM (Viton), dobierane do właściwości medium.

Ważne: Temperatura 180°C dotyczy wykonania specjalnego, a nie standardowej konfiguracji zwijadła.

Dla modelu ST40/19/1e potwierdzone standardowe maksymalne ciśnienie robocze wynosi 200 bar. Ewentualne wykonania o innych parametrach wymagają indywidualnego potwierdzenia u producenta.

Wyposażenie i dobór zwijadła

TEHA ST40/19/1e dostarczane jest standardowo bez węża.

Aqua-Tec pomaga dobrać odpowiedni przewód, przyłącza, przegub obrotowy oraz wyposażenie montażowe, uwzględniając wymagany przepływ, ciśnienie robocze, temperaturę, rodzaj medium i warunki eksploatacji.

Pozostałe wykonania i modele zwijadeł TEHA 3/4″

TEHA ST40/19/1e to zwijadło automatyczne ze stali nierdzewnej, przeznaczone do instalacji przemysłowych wymagających przyłączy 3/4″, większego zasięgu węża oraz odporności konstrukcji na korozję.

W ofercie Aqua-Tec dostępne są również:

• TEHA ST40/19/1 – wykonanie ze stali malowanej proszkowo, przeznaczone do typowych warunków przemysłowych.
• TEHA ST40/19/1ep – wykonanie ze stali nierdzewnej elektropolerowanej, ułatwiające utrzymanie czystości konstrukcji.

Wszystkie trzy modele posiadają przyłącza 3/4″, standardowe ciśnienie robocze 200 bar i pojemność do 20 m węża o średnicy zewnętrznej 25 mm.

Do stanowisk wymagających krótszego węża można zastosować TEHA ST20/19e, mieszczące do 10 m węża Ø25 mm.

Jeżeli potrzebny jest większy zasięg, warto rozważyć TEHA ST40/19/2e, którego bęben mieści do 36 m węża Ø25 mm.

Dobór zwijadła powinien uwzględniać wymagany przepływ, ciśnienie, temperaturę, rodzaj medium oraz parametry zastosowanego węża.
