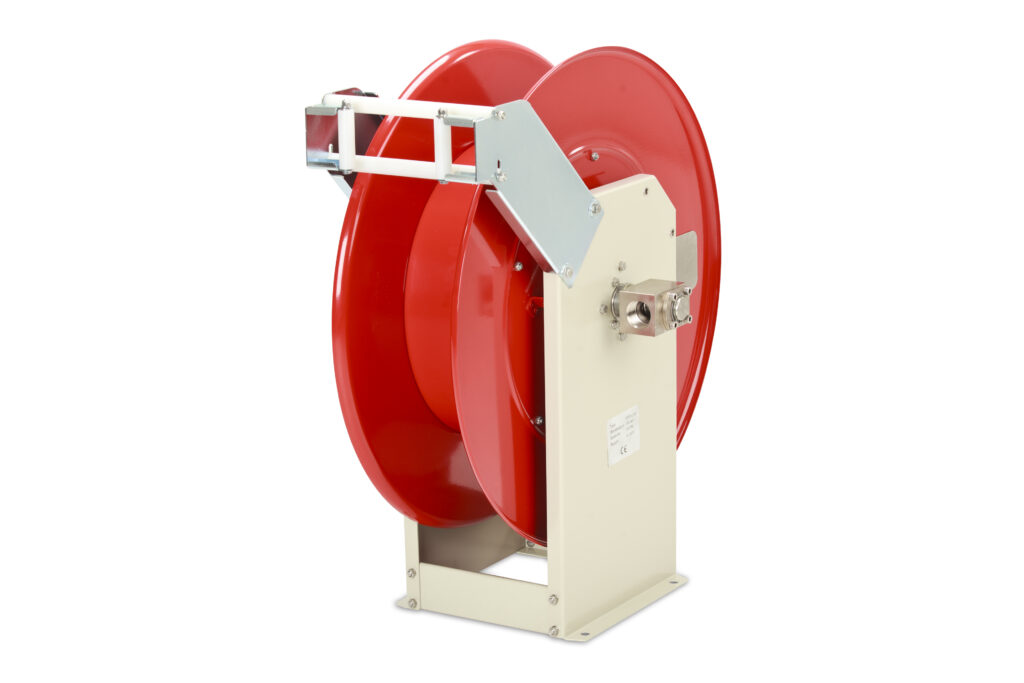

Zwijadło automatyczne TEHA STG12/24 – 1″, 100 bar, stal malowana proszkowo
Model wykonany ze stali malowanej proszkowo mieści do 12 m węża o średnicy zewnętrznej Ø35 mm. Wyposażony jest w przyłącza 1″ z gwintem wewnętrznym i przystosowany do pracy przy ciśnieniu do 100 bar.
Solidna konstrukcja, bezobsługowe łożyska ślizgowe oraz mechanizm blokowania węża zapewniają wygodną obsługę w warunkach przemysłowych.
Zwijadło dostarczane jest bez węża. Aqua-Tec oferuje pomoc w doborze odpowiedniego wyposażenia.
Zwijadło automatyczne TEHA STG12/24 – 1″, 100 bar
TEHA STG12/24 to przemysłowe zwijadło węża z automatycznym mechanizmem sprężynowym, zaprojektowane do instalacji wymagających dużych przepływów. Model wyposażony jest w przyłącza 1″ (gwint wewnętrzny) i umożliwia przechowywanie do 12 m węża o średnicy zewnętrznej Ø35 mm.
Konstrukcja wykonana ze stali malowanej proszkowo jest przeznaczona przede wszystkim do pracy w suchych środowiskach przemysłowych.
Konstrukcja i sposób działania
Zwijadło posiada sztywną ramę wykonaną z profili stalowych oraz bęben z profilowanymi tarczami bocznymi i niemal zamkniętą piastą. Sprężynowy mechanizm automatycznie nawija wąż po zwolnieniu blokady.
Mechanizm zapadkowy pozwala zatrzymać wąż w jednej z ośmiu pozycji na każdy obrót bębna. Krótkie pociągnięcie węża zwalnia blokadę i umożliwia jego ponowne zwinięcie.
Bezobsługowe łożyska ślizgowe z tworzywa sztucznego są odporne na wilgoć i zanieczyszczenia. Konstrukcja przyłącza wylotowego ogranicza konieczność silnego zaginania węża podczas podłączania.
Dane techniczne TEHA STG12/24
| Parametr | Wartość |
|---|---|
| Model | STG12/24 |
| Numer katalogowy | V10780001 |
| Mechanizm zwijania | Automatyczny, sprężynowy |
| Materiał konstrukcji | Stal malowana proszkowo |
| Maksymalna długość węża | 12 m przy Ø zewnętrznej 35 mm |
| Przyłącze wejściowe | 1″, gwint wewnętrzny |
| Przyłącze wyjściowe | 1″, gwint wewnętrzny |
| Maksymalne ciśnienie robocze | 100 bar |
| Temperatura medium | 1–100°C |
| Wykonanie specjalne | Do 180°C, po odpowiedniej modyfikacji |
| Masa katalogowa | 30,2 kg |
| Wąż w zestawie | Nie |
Zastosowania przemysłowe
Zwijadło TEHA STG12/24 może być wykorzystywane w instalacjach doprowadzających wodę, wodę ze środkami czyszczącymi, sprężone powietrze, oleje i smary.
Ze względu na przyłącza 1″ model jest szczególnie interesujący w instalacjach, w których istotne jest ograniczenie oporów przepływu i zapewnienie odpowiedniej wydajności zasilania.
Dobór zwijadła powinien uwzględniać rodzaj medium, parametry instalacji oraz kompatybilność materiałową uszczelnień. Przy stosowaniu chemikaliów lub podwyższonych temperatur producent przewiduje odpowiednie wykonania specjalne.
Montaż i wyposażenie
Zwijadło można zamontować na ścianie lub suficie. Dostępne są również odpowiednie konsole montażowe, umożliwiające dostosowanie położenia zwijadła do stanowiska pracy.
Standardowe złącze obrotowe posiada oś ze stali nierdzewnej i korpus z mosiądzu niklowanego chemicznie. Producent oferuje także wykonanie złącza ze stali nierdzewnej za dopłatą.
Wąż nie jest elementem standardowego wyposażenia zwijadła.
Dobór zwijadła TEHA STG12/24
Przy doborze zwijadła należy uwzględnić wymaganą długość węża, jego średnicę zewnętrzną, ciśnienie i temperaturę roboczą oraz rodzaj transportowanego medium.
Aqua-Tec oferuje pomoc techniczną w doborze zwijadeł TEHA do instalacji przemysłowych.
Sprawdź również pozostałe zwijadła automatyczne TEHA.
Pozostałe zwijadła automatyczne TEHA STG
W zależności od wymaganej długości węża i warunków eksploatacji dostępne są również inne modele serii STG:
- TEHA STG12/24e – stal nierdzewna, do 12 m węża
- TEHA STG28/24 – stal malowana proszkowo, do 28 m węża
- TEHA STG28/24e – stal nierdzewna, do 28 m węża
Wszystkie standardowe modele STG posiadają przyłącza 1″ i maksymalne ciśnienie robocze 100 bar.
Zobacz także pełną kategorię zwijadeł automatycznych TEHA STG.
