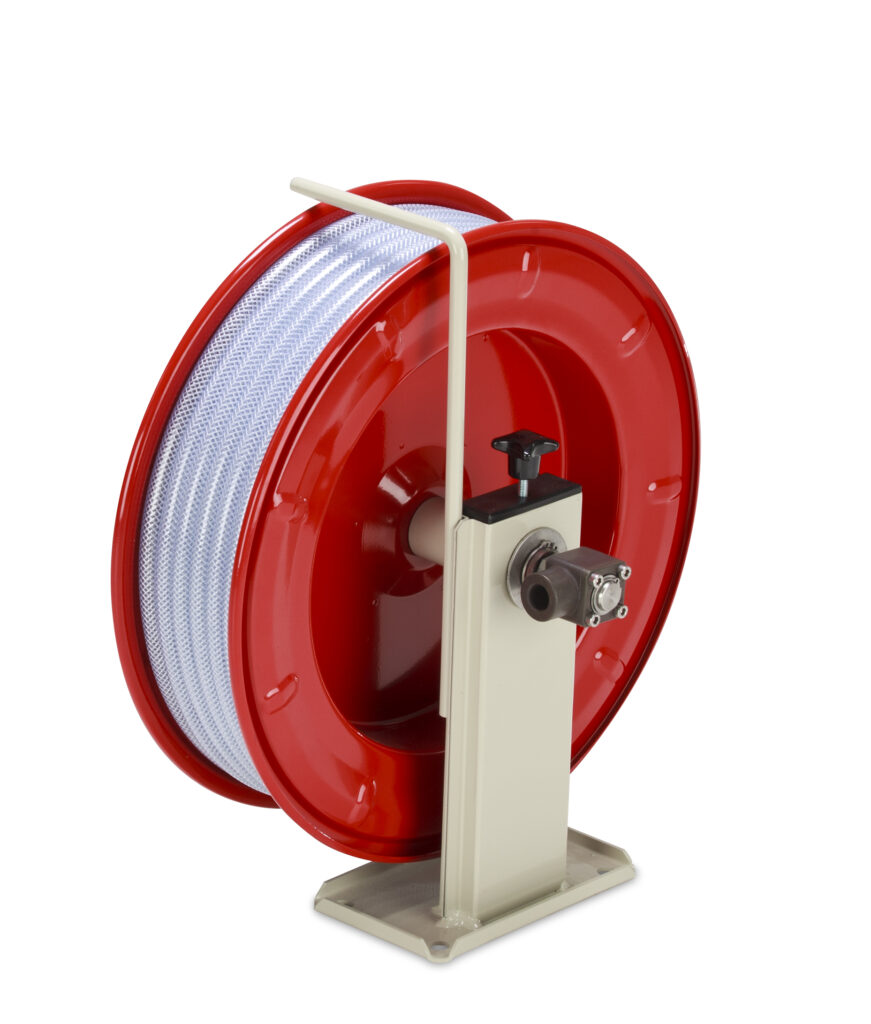

Zwijadło ręczne TEHA STK14/10 – 300 bar

TEHA STK14/10 to kompaktowe zwijadło ręczne przeznaczone do przechowywania i wygodnej obsługi węży przemysłowych. Sprawdza się na stanowiskach mycia, w warsztatach, zakładach produkcyjnych oraz instalacjach wykorzystujących wodę, sprężone powietrze i inne odpowiednio dobrane media.

Konstrukcja ze stali malowanej proszkowo zapewnia trwałość podczas eksploatacji w suchym środowisku. Użytkownik zwija i rozwija przewód za pomocą składanej korby z obrotowym uchwytem poliamidowym.

Najważniejsze cechy zwijadła STK14/10

• Ręczny napęd bębna – składana korba umożliwia wygodne zwijanie przewodu.
• Pojemność do 24 m węża – przy średnicy zewnętrznej przewodu 15 mm.
• Ciśnienie robocze do 300 bar – w wykonaniu standardowym.
• Przyłącza 3/8″ – gwinty wewnętrzne na wejściu i wyjściu.
• Regulowany hamulec mechaniczny – pozwala kontrolować obrót bębna i ogranicza samoczynne rozwijanie węża.
• Stal malowana proszkowo – konstrukcja przeznaczona przede wszystkim do suchych warunków eksploatacji.
• Niewielka masa – 6,2 kg bez węża.

Konstrukcja i obsługa

Bęben zwijadła obraca się na odpornych na działanie wilgoci i zabrudzeń łożyskach ślizgowych z tworzywa sztucznego.

Zintegrowany hamulec mechaniczny umożliwia regulację oporu obrotu, aż do zablokowania bębna. Ułatwia to kontrolowanie przewodu podczas pracy i przechowywania.

Stalowy pałąk ogranicza ryzyko zsunięcia się węża z bębna, a jednocześnie ułatwia przenoszenie zwijadła.

Złącze obrotowe i przyłącza

Model STK14/10 posiada przyłącza z gwintem wewnętrznym 3/8″.

Standardowe wyposażenie obejmuje kątowe złącze obrotowe WDTH10/Aluminium (B10700035). Złącze posiada oś ze stali nierdzewnej oraz korpus ze stopu aluminium.

Przy doborze zwijadła należy sprawdzić zgodność materiałów złącza i uszczelnień z medium roboczym.

Zastosowanie zwijadła TEHA STK14/10

Zwijadło może pracować w instalacjach wykorzystujących:

• wodę i odpowiednio dobrane środki czyszczące,
• sprężone powietrze,
• wybrane oleje i smary,
• inne media zgodne z materiałami złącza i uszczelnień.

Model sprawdza się w warsztatach, zakładach przemysłowych, na stanowiskach mycia oraz przy obsłudze urządzeń wysokociśnieniowych.

Warianty i wyposażenie dodatkowe

Standardowy model STK14/10 pracuje przy ciśnieniu do 300 bar i temperaturze medium od 1 do 100°C.

Producent przewiduje również wykonania specjalne:

• ciśnienie robocze do 400 bar,
• temperatura medium do 180°C.

Wersje specjalne wymagają indywidualnego zamówienia i potwierdzenia odpowiedniej konfiguracji.

Zwijadło dostarczamy standardowo bez węża. Aqua-Tec pomaga dobrać przewód, przyłącza i wyposażenie odpowiednie do parametrów instalacji.

Pozostałe zwijadła ręczne TEHA STK

W zależności od wymaganej długości węża, średnicy przyłączy i ciśnienia roboczego dostępne są również inne modele serii STK:

• TEHA STK20/10 – 3/8″, 300 bar, do 36 m węża Ø15 mm
• TEHA STK14/12 – 1/2″, 200 bar, do 12 m węża Ø21 mm
• TEHA STK20/12 – 1/2″, 200 bar, do 17 m węża Ø21 mm

Zobacz również wszystkie zwijadła ręczne TEHA serii STK dostępne w ofercie Aqua-Tec.
