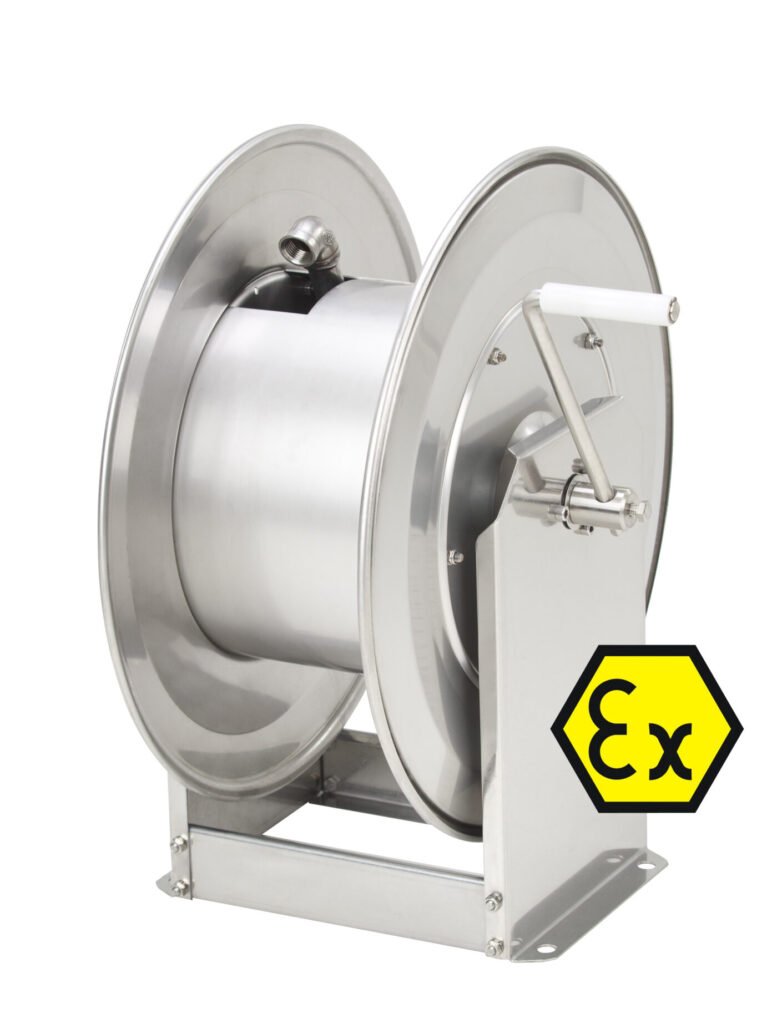

Zwijadło ręczne TEHA STKi2 20/12 EX – stal nierdzewna, 300 bar, ATEX

TEHA STKi2 20/12 EX to przemysłowe zwijadło ręczne przeznaczone do pracy w przestrzeniach zagrożonych wybuchem. Urządzenie należy do serii STKi2 EX, opracowanej z myślą o instalacjach wymagających odpowiedniego wykonania przeciwwybuchowego oraz trwałej konstrukcji ze stali nierdzewnej.

Zwijadło umożliwia nawinięcie do 35 m węża o średnicy zewnętrznej 22 mm. Maksymalne ciśnienie robocze wynosi 300 bar, a przyłącza wejściowe i wyjściowe mają średnicę 1/2″.

Kompaktowa konstrukcja sprawdza się na stanowiskach roboczych oraz w instalacjach technologicznych, w których istotne jest uporządkowane przechowywanie przewodów i ich wygodne rozwijanie.

Najważniejsze cechy

• Wykonanie EX (ATEX) do odpowiednio sklasyfikowanych przestrzeni zagrożonych wybuchem.
• Konstrukcja ze stali nierdzewnej 1.4301 (V2A).
• Opcjonalne wykonanie ze stali nierdzewnej 1.4571 (V4A).
• Pojemność do 35 m węża o średnicy zewnętrznej 22 mm.
• Przyłącza wejściowe i wyjściowe 1/2″ z gwintem wewnętrznym.
• Maksymalne ciśnienie robocze 300 bar.
• Standardowa temperatura pracy od 1 do 100°C.
• Możliwość wykonania wysokotemperaturowego do 180°C, z zastrzeżeniem ograniczeń ATEX.
• Standardowe złącze obrotowe ze stali nierdzewnej WDTH12/V2A.
• Ręczna korba z obrotowym uchwytem poliamidowym.
• Hamulec bębna ułatwiający kontrolowanie rozwijania węża.

Wykonanie EX do przestrzeni zagrożonych wybuchem

Zwijadło STKi2 20/12 EX jest przeznaczone do zastosowań w przemysłowych przestrzeniach zagrożonych wybuchem, poza górnictwem podziemnym.

Może stanowić element instalacji w zakładach chemicznych, lakierniach, przemyśle paliwowym oraz innych obiektach, w których występuje ryzyko powstawania atmosfer wybuchowych.

Dobór urządzenia musi uwzględniać klasyfikację strefy, oznaczenie ATEX konkretnego wykonania oraz warunki eksploatacji. Istotne są również właściwości węża, przewodność elektryczna i sposób odprowadzania ładunków elektrostatycznych.

Samo zastosowanie zwijadła EX nie oznacza, że zestaw z dowolnym wężem i osprzętem spełnia wymagania dla przestrzeni zagrożonych wybuchem.

Konstrukcja ze stali nierdzewnej

Standardowe zwijadło wykonane jest ze stali nierdzewnej 1.4301 (V2A). Materiał ten zapewnia odporność na korozję w typowych wilgotnych środowiskach przemysłowych.

W instalacjach narażonych na działanie chlorków, na przykład w obecności wody morskiej, producent wymaga zastosowania wykonania ze stali nierdzewnej 1.4571 (V4A).

W odróżnieniu od wielu standardowych zwijadeł STKi2, wersja EX wyposażona jest fabrycznie w złącze obrotowe ze stali nierdzewnej WDTH12/V2A. Dostępne jest również złącze WDTH12/V4A.

Zastosowanie

Zwijadło TEHA STKi2 20/12 EX może być stosowane między innymi w:

• zakładach przemysłu chemicznego i petrochemicznego,
• instalacjach paliwowych,
• lakierniach i zakładach obróbki powierzchni,
• przemyśle farmaceutycznym,
• instalacjach technologicznych z zagrożeniem wybuchem,
• systemach mycia i czyszczenia w odpowiednio sklasyfikowanych strefach EX.

Według producenta zwijadło może współpracować z instalacjami przesyłającymi wodę, powietrze do oddychania, środki czyszczące, oleje i smary. W każdym przypadku należy potwierdzić zgodność materiałów i uszczelnień z medium.

Dostępne wykonania i wyposażenie opcjonalne

Stal nierdzewna 1.4301 (V2A) – standardowe wykonanie konstrukcji i złącza obrotowego.

Stal nierdzewna 1.4571 (V4A) – opcjonalne wykonanie konstrukcji, zalecane w środowiskach zawierających chlorki.

Złącze obrotowe WDTH12/V4A – opcjonalne złącze ze stali nierdzewnej o podwyższonej odporności korozyjnej.

Uszczelnienia Viton (FKM) – dostępne do wybranych zastosowań chemicznych i podwyższonych temperatur.

Uszczelnienia EPDM – dostępne jako alternatywne wykonanie, zależnie od właściwości przesyłanego medium.

Wykonanie wysokotemperaturowe – producent przewiduje możliwość przystosowania zwijadła do temperatury medium do 180°C. W przypadku zastosowań ATEX dopuszczalna temperatura musi jednak odpowiadać oznaczeniu przeciwwybuchowemu konkretnego urządzenia.

Ważne informacje

Zwijadło dostarczane jest bez węża. Odpowiedni przewód może zostać dobrany i zaoferowany oddzielnie.

Przed zastosowaniem w przestrzeni zagrożonej wybuchem należy zweryfikować oznaczenie ATEX, dokumentację zgodności oraz warunki bezpiecznej eksploatacji całej instalacji.

Aqua-Tec oferuje dobór i dostawę zwijadeł TEHA STKi2 EX z uwzględnieniem wymaganej długości węża, ciśnienia roboczego, rodzaju medium i warunków występujących w strefie zagrożenia wybuchem.
