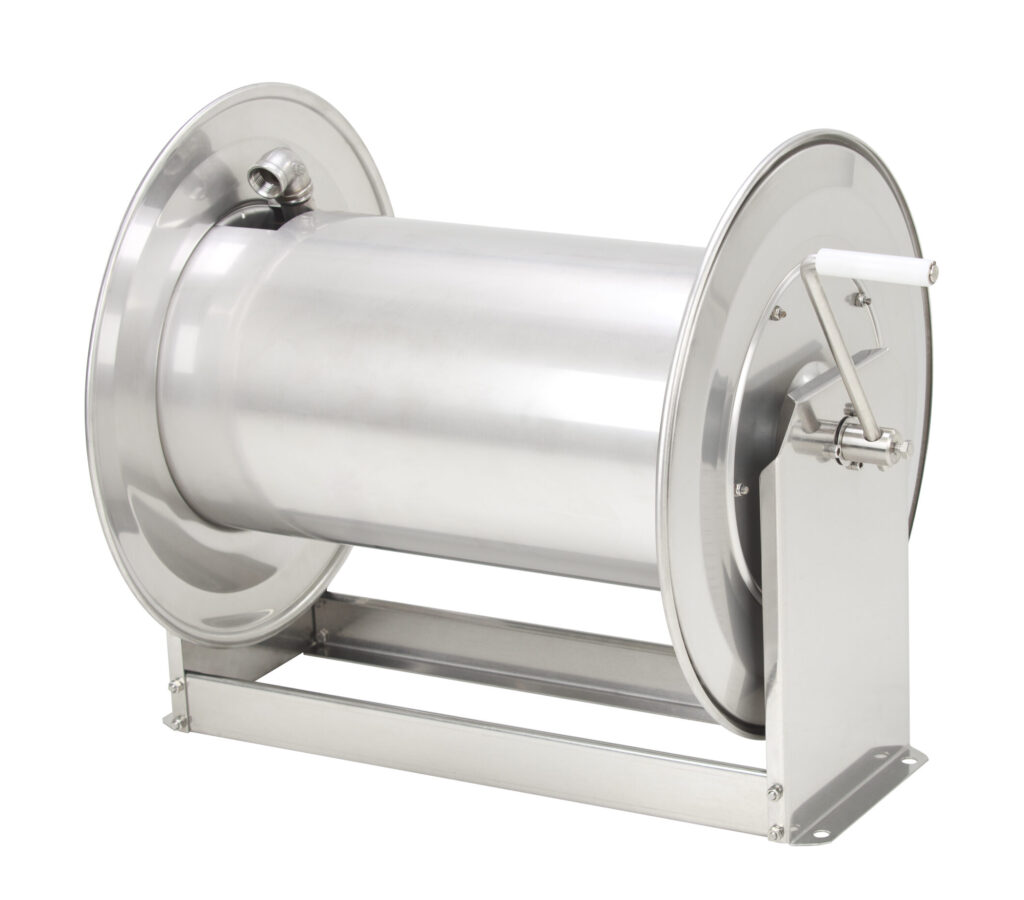

Zwijadło ręczne TEHA STKi2 60/24 – stal nierdzewna, 100 bar

TEHA STKi2 60/24 to przemysłowe zwijadło ręczne przeznaczone do przechowywania, rozwijania i nawijania węży o średnicy nominalnej DN24 (1″), wykorzystywanych w instalacjach technologicznych, systemach mycia oraz czyszczenia przemysłowego.

Zwijadło umożliwia nawinięcie do 52 m węża o średnicy zewnętrznej 35 mm, zapewniając duży zasięg roboczy bez konieczności stosowania dodatkowych odcinków przewodów. Jest odpowiednie do instalacji stacjonarnych, rozbudowanych stanowisk mycia oraz zakładów produkcyjnych, w których wymagane jest wygodne użytkowanie długich węży o dużej średnicy.

Konstrukcja wykonana ze stali nierdzewnej 1.4301 (V2A) zapewnia odporność na korozję w wilgotnym środowisku przemysłowym. Do zastosowań w środowisku zawierającym chlorki, na przykład w obecności wody morskiej, producent oferuje wykonanie ze stali nierdzewnej 1.4571 (V4A).

Zwijadło wyposażone jest w zamkniętą piastę bębna wykonaną z blachy stalowej, regulowaną korbę z obrotowym uchwytem poliamidowym oraz hamulec umożliwiający zatrzymanie i zablokowanie obrotu bębna.

Najważniejsze cechy

• Konstrukcja ze stali nierdzewnej 1.4301 (V2A).
• Opcjonalne wykonanie ze stali nierdzewnej 1.4571 (V4A).
• Pojemność do 52 m węża o średnicy zewnętrznej 35 mm.
• Przyłącza wejściowe i wyjściowe 1″ z gwintem wewnętrznym.
• Maksymalne ciśnienie robocze 100 bar.
• Standardowa temperatura pracy od 1 do 100°C.
• Możliwość wykonania do temperatury 180°C.
• Regulowana korba z obrotowym uchwytem poliamidowym.
• Hamulec bębna zabezpieczający przed niekontrolowanym obracaniem.
• Standardowe złącze obrotowe WDTH24/Ms.
• Opcjonalne złącze obrotowe ze stali nierdzewnej WDTH24/V4A.

Zastosowanie

Zwijadło TEHA STKi2 60/24 przeznaczone jest do instalacji wymagających wygodnej obsługi długich węży o dużej średnicy oraz uporządkowanego przechowywania przewodów w środowisku przemysłowym.

Typowe obszary zastosowania obejmują:

• Przemysł spożywczy i zakłady przetwórcze.
• Przemysłowe instalacje mycia i czyszczenia.
• Zakłady chemiczne i instalacje technologiczne.
• Warsztaty oraz zakłady produkcyjne.
• Stocznie i zakłady przemysłu morskiego.
• Instalacje przesyłające wodę, środki czyszczące, sprężone powietrze, oleje i smary.

Dostępne wykonania i wyposażenie opcjonalne

Stal nierdzewna 1.4301 (V2A) – standardowe wykonanie przeznaczone do pracy w środowisku wilgotnym.

Stal nierdzewna 1.4571 (V4A) – wykonanie do bardziej wymagających środowisk, szczególnie zawierających chlorki, na przykład w obiektach basenowych lub instalacjach narażonych na działanie wody morskiej.

Złącze obrotowe WDTH24/V4A – opcjonalne złącze ze stali nierdzewnej, przeznaczone do zastosowań wymagających podwyższonej odporności chemicznej elementów mających kontakt z medium.

Uszczelnienia Viton (FKM) – opcjonalne uszczelnienia do wybranych zastosowań chemicznych oraz pracy w podwyższonej temperaturze.

Wykonanie wysokotemperaturowe – możliwość przystosowania zwijadła do temperatury medium do 180°C po odpowiednim doborze uszczelnień.

Dobór materiału złącza obrotowego i uszczelnień powinien uwzględniać właściwości chemiczne medium, jego temperaturę oraz ciśnienie robocze.

Ważne informacje

Standardowa konstrukcja zwijadła wykonana jest ze stali nierdzewnej, jednak standardowe złącze obrotowe WDTH24/Ms nie jest wykonane ze stali nierdzewnej. W instalacjach wymagających zastosowania stali nierdzewnej również w elementach mających kontakt z medium należy wybrać opcjonalne złącze WDTH24/V4A.

Wąż nie wchodzi w skład standardowego wyposażenia zwijadła.

Aqua-Tec oferuje dobór i dostawę zwijadeł TEHA do zastosowań przemysłowych, uwzględniając wymagane ciśnienie, temperaturę, rodzaj medium i długość węża.
