Automatyczne zwijadło węża TEHA ST20/10 – 20 m, 300 bar

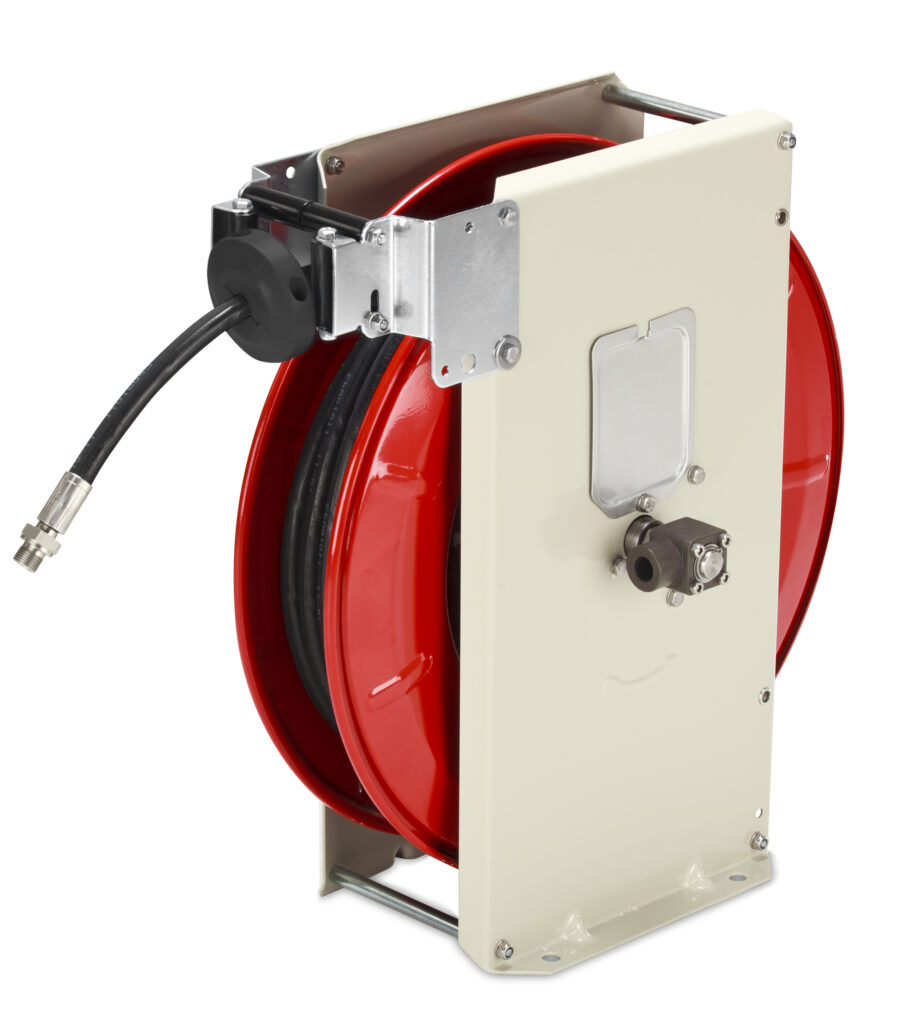

TEHA ST20/10 to wytrzymałe zwijadło automatyczne z serii ST, przeznaczone do profesjonalnych instalacji myjących i zastosowań przemysłowych. Sprężynowy mechanizm samoczynnego zwijania umożliwia wygodne rozwijanie i chowanie węża bez konieczności ręcznego nawijania go na bęben.

Model ST20/10 mieści do 20 m węża o średnicy zewnętrznej 15 mm lub do 17 m węża o średnicy zewnętrznej 20 mm. Większa pojemność bębna pozwala obsługiwać stanowiska wymagające dłuższego zasięgu pracy.

Konstrukcja stalowa malowana proszkowo

Bęben i elementy nośne zwijadła wykonano ze stali zabezpieczonej powłoką proszkową. Standardowe kolory konstrukcji to RAL 7032 i RAL 3000.

Takie wykonanie przeznaczone jest przede wszystkim do typowych warunków przemysłowych, szczególnie w suchym otoczeniu. W instalacjach narażonych na stałą wilgoć lub częste mycie samego urządzenia warto rozważyć wersję ze stali nierdzewnej.

Bęben osadzony jest na bezobsługowych łożyskach ślizgowych z tworzywa sztucznego, odpornych na wilgoć, zanieczyszczenia i działanie wielu substancji chemicznych.

Automatyczne zwijanie i blokowanie węża

Mechanizm sprężynowy umożliwia samoczynne zwijanie węża po zakończeniu pracy.

Wbudowany mechanizm zapadkowy pozwala zatrzymać rozwinięty wąż w wybranym położeniu. Na każdy obrót bębna przypada osiem pozycji blokowania.

Krótkie pociągnięcie węża zwalnia blokadę i pozwala na jego automatyczne zwinięcie.

Kątowy przegub obrotowy

Zwijadło TEHA ST20/10 wyposażono standardowo w kątowy przegub obrotowy WDTH10/Aluminium, umożliwiający przepływ medium podczas obracania bębna.

Przegub posiada oś ze stali nierdzewnej i korpus wykonany z twardo anodowanego stopu aluminium. Na zamówienie dostępne jest wykonanie ze stali nierdzewnej, dobierane do warunków pracy instalacji.

Montaż i prowadzenie węża

Zwijadło można montować na ścianie, suficie lub odpowiednio przygotowanej konstrukcji wsporczej.

Prowadnica rolkowa węża może być ustawiona w trzech pozycjach, zależnie od kierunku jego rozwijania. Odpowiednie ustawienie prowadnicy ogranicza nadmierne zginanie i ocieranie węża podczas pracy.

Dostępne są również akcesoria montażowe, w tym wsporniki umożliwiające obracanie zwijadła względem punktu mocowania.

Zastosowania zwijadła TEHA ST20/10

Model ST20/10 sprawdzi się między innymi w przemysłowych instalacjach mycia wysokociśnieniowego, zakładach produkcyjnych, warsztatach, gospodarstwach rolnych i stanowiskach mycia maszyn.

Zwijadło może być stosowane do transportu wody, powietrza, wybranych środków czyszczących oraz olejów, pod warunkiem zgodności materiałów przegubu, uszczelnień i węża z danym medium.

Warianty i wyposażenie dodatkowe

W standardowym wykonaniu TEHA ST20/10 przystosowane jest do pracy przy ciśnieniu do 300 bar i temperaturze medium od 1 do 100°C.

Producent przewiduje wykonania specjalne do 500 bar oraz do 180°C. Wymagają one odpowiednich modyfikacji przegubu i pozostałych elementów mających kontakt z medium. Ich dobór oraz dostępność należy potwierdzić przed zamówieniem.

Zwijadło dostarczane jest bez węża. Aqua-Tec pomaga dobrać odpowiedni wąż, przyłącza i wyposażenie dodatkowe do konkretnej instalacji.

Model TEHA ST20/10 dostępny jest również w wykonaniu ze stali nierdzewnej – ST20/10e – oraz ze stali nierdzewnej elektropolerowanej – ST20/10ep.

Jeżeli do instalacji wystarczy krótszy wąż, warto rozważyć również kompaktowy model ST14/10, o pojemności do 14 m węża o średnicy zewnętrznej 15 mm.
