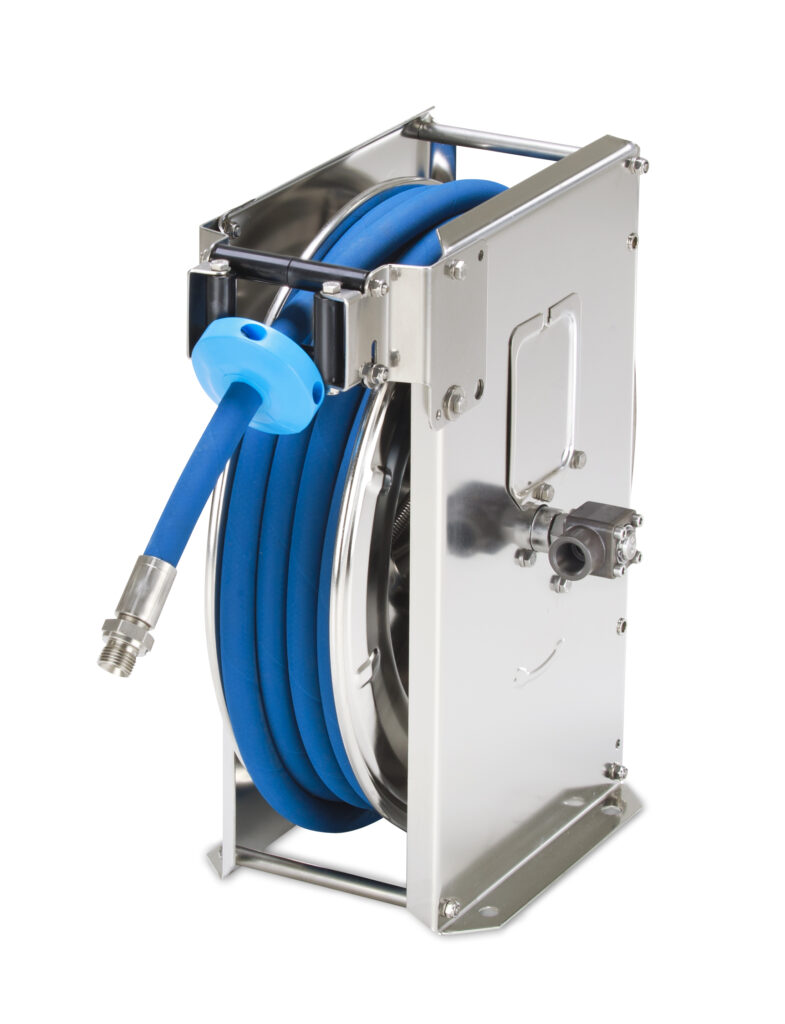

Automatyczne zwijadło TEHA ST20/10ep – stal nierdzewna elektropolerowana

TEHA ST20/10ep to profesjonalne zwijadło automatyczne z serii ST, przeznaczone do wygodnej obsługi węży w instalacjach przemysłowych i systemach mycia wysokociśnieniowego.

Urządzenie posiada konstrukcję ze stali nierdzewnej poddanej elektropolerowaniu oraz sprężynowy mechanizm samoczynnego zwijania węża. Bęben mieści do 20 m węża o średnicy zewnętrznej 15 mm lub do 17 m węża o średnicy zewnętrznej 20 mm.

Takie połączenie pozwala wykorzystać zwijadło na stanowiskach wymagających większego zasięgu pracy, a jednocześnie częstego czyszczenia wyposażenia.

Stal nierdzewna elektropolerowana – zalety wykonania

W modelu ST20/10ep elementy konstrukcyjne ze stali nierdzewnej poddawane są procesowi elektropolerowania.

Jest to elektrochemiczna obróbka powierzchni, która usuwa jej mikronierówności i poprawia gładkość. Dzięki temu powierzchnia jest łatwiejsza do czyszczenia, a jej odporność na korozję może być wyższa niż w przypadku stali nierdzewnej bez takiej obróbki.

Wykonanie elektropolerowane jest szczególnie przydatne w zakładach spożywczych, mleczarniach i innych obiektach, w których wyposażenie podlega regularnemu myciu.

Elektropolerowanie nie oznacza jednak automatycznie, że całe zwijadło posiada certyfikat higieniczny lub jest przeznaczone do bezpośredniego kontaktu z żywnością.

Mechanizm sprężynowy i blokada węża

Za automatyczne zwijanie węża odpowiada sprężyna napędowa, która magazynuje energię podczas jego rozwijania.

Mechanizm zapadkowy pozwala zatrzymać rozwinięty wąż w wybranym położeniu. Na każdy obrót bębna przypada osiem pozycji blokowania.

Krótkie pociągnięcie węża zwalnia blokadę i umożliwia jego samoczynne zwijanie.

Bęben osadzono na bezobsługowych łożyskach ślizgowych z tworzywa sztucznego.

Kątowy przegub obrotowy – ważna informacja techniczna

W standardowym wykonaniu zwijadło TEHA ST20/10ep wyposażone jest w kątowy przegub obrotowy z osią ze stali nierdzewnej oraz korpusem z twardo anodowanego stopu aluminium.

Przegub umożliwia przepływ medium podczas obracania bębna. Na zamówienie dostępne są również wykonania przegubów ze stali nierdzewnej, dobierane do wymagań konkretnej instalacji.

Ważne: Konstrukcja zwijadła ze stali nierdzewnej elektropolerowanej nie oznacza, że wszystkie elementy mające kontakt z medium są wykonane ze stali nierdzewnej. Standardowy przegub posiada korpus aluminiowy.

W instalacjach o szczególnych wymaganiach dotyczących odporności chemicznej lub higieny należy odpowiednio dobrać materiał przegubu oraz rodzaj uszczelnień, uwzględniając właściwości medium, temperaturę i ciśnienie robocze.

Montaż i prowadzenie węża

Zwijadło TEHA ST20/10ep może być montowane na ścianie, suficie lub odpowiednio przygotowanej konstrukcji wsporczej.

Prowadnica rolkowa węża może być ustawiona w trzech pozycjach, w zależności od kierunku jego rozwijania. Dostępne są również wsporniki obrotowe i inne akcesoria montażowe.

Prawidłowe ustawienie prowadnicy ogranicza nadmierne zginanie i ocieranie węża podczas eksploatacji.

Zastosowania TEHA ST20/10ep

Zwijadło może być stosowane między innymi w:

• zakładach przemysłu spożywczego i mleczarskiego,
• przemysłowych instalacjach mycia wysokociśnieniowego,
• zakładach produkcyjnych wymagających regularnego czyszczenia wyposażenia,
• instalacjach pracujących w środowisku o podwyższonej wilgotności,
• stanowiskach mycia maszyn i urządzeń.

Możliwość stosowania zwijadła z konkretnym medium wymaga sprawdzenia zgodności materiałów przegubu, uszczelnień i węża.

Parametry pracy i wyposażenie dodatkowe

Standardowe wykonanie TEHA ST20/10ep przeznaczone jest do pracy przy ciśnieniu do 300 bar i temperaturze medium od 1 do 100°C.

Producent przewiduje również wykonania specjalne do 500 bar oraz do 180°C. Wymagają one odpowiednio dobranych elementów i potwierdzenia konfiguracji przed zamówieniem.

Zwijadło dostarczane jest bez węża. Aqua-Tec pomaga w doborze węży, przyłączy, przegubów oraz wyposażenia dodatkowego do konkretnych warunków eksploatacji.

Zwijadło TEHA ST20/10ep dostępne jest również w wersji ze stali nierdzewnej bez elektropolerowania – ST20/10e – oraz w wykonaniu ze stali malowanej proszkowo – ST20/10.

Do instalacji wymagających krótszego węża można zastosować również model ST14/10ep, wykonany ze stali nierdzewnej elektropolerowanej, o pojemności do 14 m węża przy średnicy zewnętrznej 15 mm.
