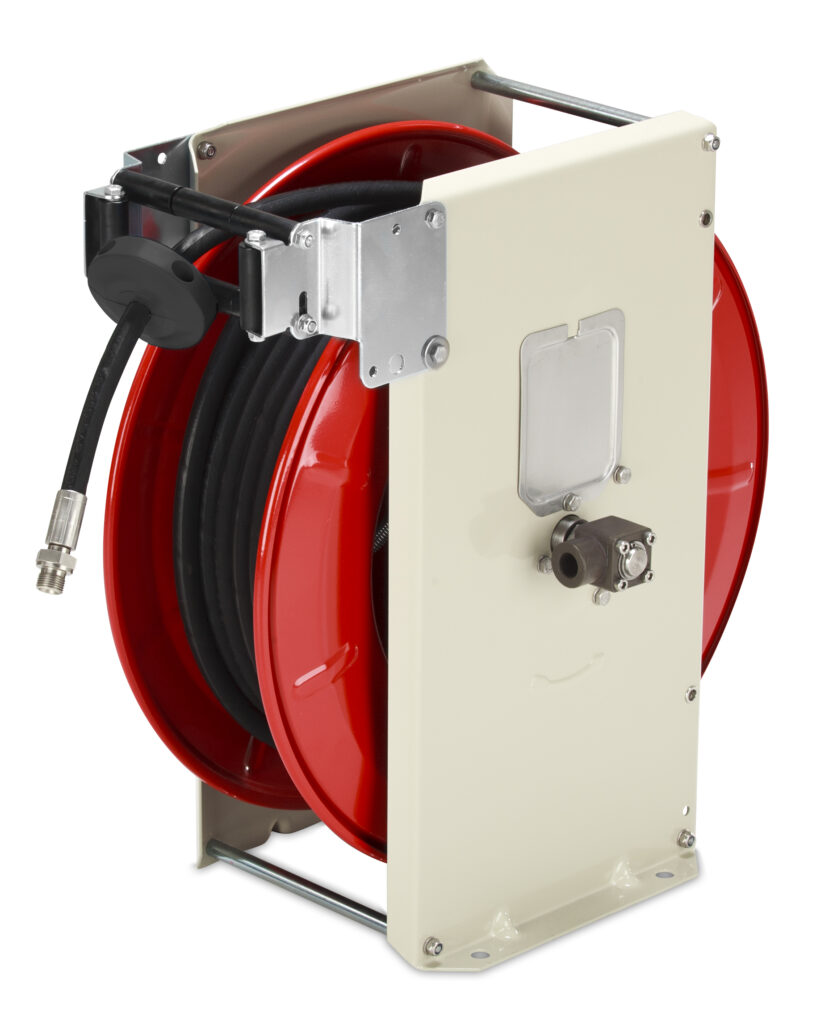

Automatyczne zwijadło węża TEHA ST30/10 – 28 m, 300 bar

TEHA ST30/10 to profesjonalne zwijadło automatyczne z serii ST, przeznaczone do instalacji przemysłowych, w których potrzebny jest dłuższy wąż roboczy i wygodny mechanizm jego zwijania.

Powiększony bęben pozwala na nawinięcie do 28 m węża o średnicy zewnętrznej 15 mm. W porównaniu z modelem ST20/10, mieszczącym do 20 m takiego węża, ST30/10 zapewnia większy zasięg pracy bez konieczności zmiany stanowiska montażowego zwijadła.

Mechanizm sprężynowy umożliwia samoczynne zwijanie węża, ograniczając potrzebę ręcznego układania go po zakończeniu pracy.

Stalowa konstrukcja malowana proszkowo

Bęben i elementy nośne zwijadła wykonano ze stali zabezpieczonej powłoką proszkową. Standardowe kolory to RAL 7032 i RAL 3000.

Wykonanie to przeznaczone jest przede wszystkim do typowych zastosowań przemysłowych w suchych warunkach otoczenia. W miejscach o dużej wilgotności, narażonych na częste mycie wyposażenia lub wymagających zwiększonej odporności na korozję warto rozważyć wersję ze stali nierdzewnej.

Bęben pracuje na bezobsługowych łożyskach ślizgowych wykonanych z tworzywa sztucznego, odpornych na wilgoć i zanieczyszczenia.

Sprężynowy mechanizm zwijania i blokada węża

Za automatyczne zwijanie odpowiada sprężyna napędowa wykonana ze specjalnej stali sprężynowej.

Mechanizm zapadkowy umożliwia zatrzymanie rozwiniętego węża w wybranym położeniu. Na każdy obrót bębna przypada osiem pozycji blokowania.

Krótkie pociągnięcie węża zwalnia blokadę i pozwala na jego samoczynne zwinięcie.

Rozwiązanie to ułatwia codzienną obsługę instalacji, w których wąż jest wielokrotnie rozwijany i zwijany.

Kątowy przegub obrotowy – ważna informacja techniczna

W standardowym wykonaniu TEHA ST30/10 wyposażony jest w kątowy przegub obrotowy WDTH10/Aluminium, z osią ze stali nierdzewnej i korpusem z twardo anodowanego stopu aluminium.

Przegub umożliwia przepływ medium podczas obracania bębna. Na zamówienie dostępne jest również wykonanie ze stali nierdzewnej.

Ważne: Materiał konstrukcji zwijadła i materiał przegubu obrotowego to dwie odrębne kwestie. Nawet w zwijadłach z konstrukcją ze stali nierdzewnej standardowy przegub może mieć korpus aluminiowy.

W instalacjach wykorzystujących środki chemiczne lub wymagających określonej odporności materiałowej należy odpowiednio dobrać przegub, uszczelnienia oraz wąż do rodzaju medium, temperatury i ciśnienia pracy.

Montaż i prowadzenie węża

Zwijadło TEHA ST30/10 można montować na ścianie, suficie lub odpowiednio przygotowanej konstrukcji wsporczej.

Prowadnica rolkowa węża może być zamontowana w trzech pozycjach, zależnie od kierunku jego rozwijania.

W instalacjach, w których wąż jest często wyciągany pod różnymi kątami, można zastosować odpowiedni wspornik obrotowy, ułatwiający obsługę stanowiska.

Zastosowania zwijadła TEHA ST30/10

Model ST30/10 sprawdzi się między innymi w:

• przemysłowych instalacjach mycia wysokociśnieniowego,
• zakładach produkcyjnych i warsztatach,
• stanowiskach mycia maszyn i urządzeń,
• gospodarstwach rolnych i obiektach gospodarczych,
• instalacjach stacjonarnych wymagających dłuższego zasięgu pracy.

Zwijadło może być stosowane do wody, powietrza, wybranych środków czyszczących, olejów i smarów, pod warunkiem zgodności medium z materiałami elementów mających z nim kontakt.

Ciśnienie robocze i wykonania specjalne

Standardowe wykonanie TEHA ST30/10 przeznaczone jest do pracy przy ciśnieniu do 300 bar i temperaturze medium od 1 do 100°C.

Producent przewiduje również wykonania specjalne do 500 bar oraz do 180°C. Nie są to parametry standardowego zwijadła.

Ważne: Wersja do 500 bar wymaga zastosowania specjalnego przegubu ze stali nierdzewnej o średnicy nominalnej 1/4″ (około 5 mm) oraz zmodyfikowanego kolanka przyłączeniowego. Zmniejszenie średnicy przepływu może mieć znaczenie w instalacjach wymagających dużego natężenia przepływu.

W przypadku podwyższonej temperatury lub określonych substancji chemicznych konieczny może być również dobór innych uszczelnień.

Zwijadło dostarczane jest bez węża. Aqua-Tec pomaga dobrać odpowiedni wąż, przyłącza, przegub oraz wyposażenie dodatkowe do warunków konkretnej instalacji.

Zwijadło TEHA ST30/10 oferowane jest również w wykonaniu ze stali nierdzewnej – ST30/10e – oraz ze stali nierdzewnej elektropolerowanej – ST30/10ep.

Jeżeli do instalacji wystarczy krótszy wąż, warto rozważyć model ST20/10, o pojemności do 20 m węża przy średnicy zewnętrznej 15 mm.
