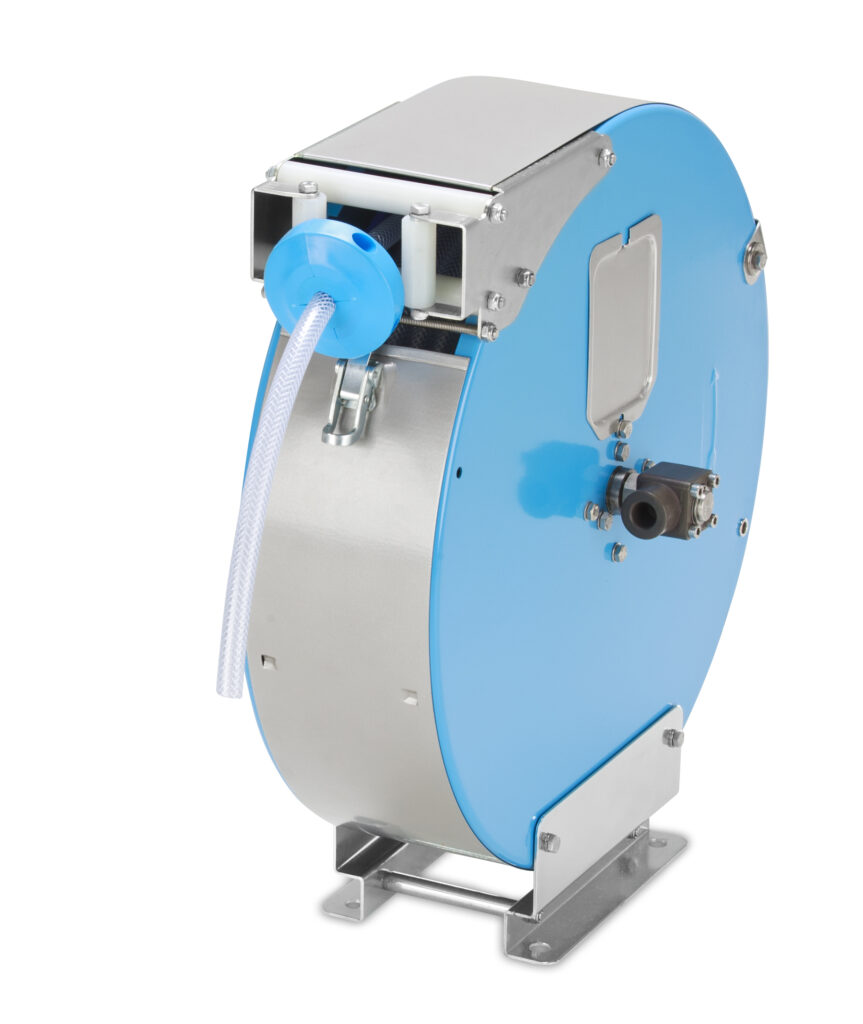

TEHA PST14/12 – obudowane zwijadło automatyczne 1/2″ do 200 bar

TEHA PST14/12 to przemysłowe zwijadło automatyczne przeznaczone do obsługi węży w instalacjach ciśnieniowych. Producent wyposażył urządzenie w zamkniętą obudowę ze stali malowanej proszkowo.

Model posiada przyłącza nominalne 1/2″ (DN12). Bęben mieści do 12 m węża o średnicy zewnętrznej 20 mm.

Standardowe ciśnienie robocze wynosi 200 bar. Sprężynowy mechanizm zapewnia automatyczne zwijanie przewodu.

Zamknięta obudowa ze stali malowanej proszkowo

TEHA PST14/12 posiada stalową konstrukcję zabezpieczoną powłoką proszkową.

Producent stosuje kolory RAL 9007 i RAL 5002.

Zamknięta obudowa osłania bęben i pomaga ograniczyć jego bezpośredni kontakt z otoczeniem.

Wykonanie malowane proszkowo sprawdza się przede wszystkim w typowych, suchych pomieszczeniach przemysłowych.

Do środowisk wilgotnych producent oferuje model PST14/12e ze stali nierdzewnej.

Szybkozamykacz – wygodny dostęp do bębna

Obudowa zwijadła posiada szybkozamykacz.

Operator może otworzyć osłonę, aby skontrolować stan węża i usunąć zabrudzenia.

Rozwiązanie ułatwia również dostęp do mechanizmu podczas czynności konserwacyjnych.

Zaokrąglona konstrukcja obudowy upraszcza czyszczenie jej powierzchni.

Pojemność bębna – do 12 m węża Ø20 mm

Model PST14/12 mieści do 12 m węża o średnicy zewnętrznej 20 mm.

Wartość ta odnosi się do średnicy zewnętrznej przewodu, a nie jego średnicy nominalnej.

Przy doborze węża należy uwzględnić jego sztywność i minimalny promień gięcia.

Producent standardowo dostarcza zwijadło bez węża. Odpowiedni przewód można zamówić osobno.

Automatyczne zwijanie i blokada węża

Zwijadło PST14/12 wykorzystuje mechanizm sprężynowy.

Podczas rozwijania przewodu sprężyna magazynuje energię. Po zwolnieniu blokady mechanizm nawija wąż na bęben.

Blokada umożliwia zatrzymanie przewodu na wybranej długości. Mechanizm oferuje osiem pozycji blokowania na każdy obrót bębna.

Automatyczne zwijanie pomaga utrzymać porządek na stanowisku pracy.

Podczas zwijania należy kontrolować ruch przewodu, aby uniknąć gwałtownego cofania węża.

Łożyskowanie i prowadnica węża

Producent stosuje bezobsługowe łożyska ślizgowe z tworzywa sztucznego.

Łożyska nie wymagają regularnego smarowania.

Prowadnica z rolkami poliamidowymi ułatwia rozwijanie i zwijanie przewodu.

Dwa możliwe ustawienia prowadnicy pozwalają dostosować urządzenie do kierunku wyciągania węża.

Przyłącza 1/2″ (DN12) i ciśnienie robocze 200 bar

TEHA PST14/12 należy do grupy zwijadeł DN12.

Przyłącze wejściowe oraz wyjściowe posiadają gwint wewnętrzny 1/2″.

Standardowe ciśnienie robocze wynosi 200 bar.

W porównaniu z modelami DN10 większa średnica nominalna umożliwia zastosowanie instalacji wymagających większego przekroju przepływu.

Rzeczywisty przepływ i straty ciśnienia zależą jednak od średnicy wewnętrznej oraz długości węża.

Przy doborze należy uwzględnić parametry wszystkich elementów instalacji.

Temperatura medium i dobór uszczelnień

Standardowy zakres temperatury medium wynosi od 1 do 100°C.

Producent przewiduje również specjalne wykonania do 180°C, po uzgodnieniu warunków pracy.

Przy stosowaniu chemikaliów lub wyższych temperatur można dobrać uszczelnienia FKM albo EPDM.

Dobór zależy od rodzaju medium, jego stężenia oraz temperatury.

Przegub obrotowy i wyposażenie dodatkowe

Zwijadło wykorzystuje kątowy przegub obrotowy umożliwiający przepływ medium podczas obracania bębna.

Standardowe wykonanie posiada przegub WDTH12 z korpusem aluminiowym.

Na zamówienie dostępne są inne konfiguracje materiałowe przegubu i uszczelnień.

Wyposażenie należy dobrać do medium oraz warunków pracy instalacji.

Montaż ścienny lub sufitowy

Zwijadło można zamontować na ścianie albo suficie.

Przy wyborze miejsca montażu należy uwzględnić kierunek wyciągania węża.

Warto również zapewnić dostęp do szybkozamykacza i przestrzeń do konserwacji urządzenia.

Producent oferuje dodatkowe wyposażenie montażowe.

Zastosowania TEHA PST14/12

Model może obsługiwać odpowiednio dobrane instalacje wykorzystujące:

• wodę zimną i gorącą,
• wodę ze środkami czyszczącymi,
• sprężone powietrze,
• oleje i smary,
• inne media zgodne z materiałami urządzenia.

Zwijadło sprawdza się na stanowiskach mycia, w warsztatach i zakładach produkcyjnych.

Przy stosowaniu środków chemicznych należy potwierdzić zgodność materiałową przegubu, uszczelnień i przewodu.

TEHA PST14/12 czy PST14/12e?

Producent oferuje dwa wykonania zwijadła o tej samej pojemności.

PST14/12 posiada konstrukcję ze stali malowanej proszkowo. Jest przeznaczone przede wszystkim do suchych środowisk przemysłowych.

PST14/12e posiada konstrukcję ze stali nierdzewnej. Takie wykonanie warto rozważyć w pomieszczeniach wilgotnych.

Oba modele mieszczą do 12 m węża Ø20 mm i pracują standardowo przy ciśnieniu do 200 bar.

TEHA PST14/12 czy PST20/12?

PST14/12 mieści do 12 m węża Ø20 mm.

Większy PST20/12 mieści do 17 m węża o tej samej średnicy zewnętrznej.

Oba modele należą do grupy DN12 i obsługują ciśnienie do 200 bar.

Wybór zależy przede wszystkim od wymaganej długości przewodu i dostępnej przestrzeni montażowej.

Pozostałe zwijadła automatyczne TEHA PST

W zależności od wymaganej długości węża, średnicy przyłączy oraz warunków eksploatacji warto rozważyć również inne modele z serii TEHA PST.

TEHA PST14/12e – odpowiednik ze stali nierdzewnej, z przyłączami 1/2″ (DN12). Oferuje taką samą pojemność bębna i maksymalne ciśnienie robocze 200 bar. Warto rozważyć go w instalacjach narażonych na wilgoć lub wymagających większej odporności na korozję.

TEHA PST20/12 – większy model ze stali malowanej proszkowo, z przyłączami 1/2″ (DN12). Mieści do 17 m węża o średnicy zewnętrznej Ø20 mm, czyli o 5 m więcej niż PST14/12. Maksymalne ciśnienie robocze wynosi 200 bar.

TEHA PST14/10 – model ze stali malowanej proszkowo, z przyłączami 3/8″ (DN10). Pracuje przy ciśnieniu do 300 bar i mieści do 14 m węża o średnicy zewnętrznej Ø15 mm lub do 12 m węża Ø20 mm. Jest alternatywą dla instalacji wymagających wyższego ciśnienia roboczego przy mniejszej średnicy przyłączy.

Sprawdź również pełną ofertę zwijadeł automatycznych TEHA PST, obejmującą modele DN10 i DN12 w wykonaniu ze stali malowanej proszkowo oraz nierdzewnej.

Aqua-Tec pomaga dobrać odpowiedni model zwijadła do ciśnienia roboczego, przepływu, długości i średnicy węża oraz warunków eksploatacji.

Dobór i sprzedaż zwijadeł TEHA – Aqua-Tec

Aqua-Tec oferuje przemysłowe zwijadła automatyczne TEHA.

Pomagamy dobrać urządzenie do średnicy i długości węża, ciśnienia oraz wymaganego przepływu.

Uwzględniamy również temperaturę, rodzaj medium i warunki montażu.

Oferujemy pomoc w doborze przewodów i wyposażenia dodatkowego.

Skontaktuj się z Aqua-Tec, aby dobrać zwijadło PST14/12 do swojej instalacji.
