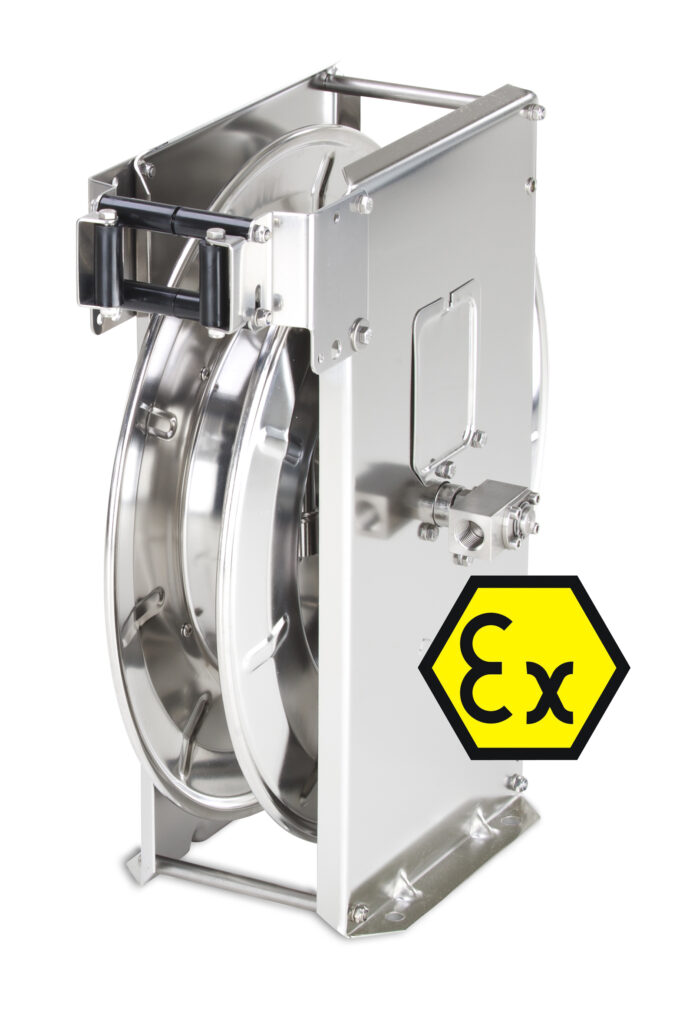

TEHA ST20/12e EX – automatyczne zwijadło ATEX 1/2″ ze stali nierdzewnej

TEHA ST20/12e EX to przemysłowe zwijadło automatyczne z przyłączami DN12 (1/2″). Należy do serii ST EX, przeznaczonej do pracy w odpowiednio sklasyfikowanych strefach zagrożenia wybuchem.

Urządzenie posiada konstrukcję ze stali nierdzewnej oraz sprężynowy mechanizm samoczynnego zwijania. Bęben mieści do 17 m węża o średnicy zewnętrznej 20 mm.

Standardowe maksymalne ciśnienie robocze wynosi 300 bar. Zwijadło ułatwia obsługę przewodów w przemysłowych instalacjach myjących i technologicznych.

Zwijadło TEHA ST20/12e EX do stref ATEX

Seria TEHA ST EX powstała z myślą o instalacjach znajdujących się w atmosferach potencjalnie wybuchowych.

Producent przewiduje zastosowanie odpowiednio oznakowanych zwijadeł w następujących strefach:

• Strefa 1 i 2 – zagrożenie wybuchem gazów, par lub mgieł.
• Strefa 21 i 22 – zagrożenie wybuchem palnych pyłów.

Urządzenia należą do grupy II, przeznaczonej do zastosowań poza górnictwem.

Przed montażem należy sprawdzić oznakowanie ATEX konkretnego egzemplarza. Musi ono odpowiadać klasyfikacji strefy i warunkom pracy.

Seria ST EX nie jest przeznaczona do stref 0 i 20.

Konstrukcja ze stali nierdzewnej

Model ST20/12e EX posiada konstrukcję ze stali nierdzewnej. Takie wykonanie sprawdza się w środowiskach wilgotnych oraz na stanowiskach wymagających częstego czyszczenia.

Wersja oznaczona literą „e” wykorzystuje standardowe wykończenie nierdzewne.

Producent oferuje również model ST20/12ep EX ze stali nierdzewnej elektropolerowanej. Gładsza powierzchnia tej odmiany ułatwia usuwanie zabrudzeń.

Elektropolerowanie nie zwiększa dopuszczalnego ciśnienia roboczego ani pojemności bębna.

Pojemność bębna – do 17 m węża Ø20 mm

Zwijadło ST20/12e EX mieści do 17 m węża o średnicy zewnętrznej 20 mm.

Średnica 20 mm oznacza zewnętrzny wymiar przewodu. Nie należy jej mylić ze średnicą nominalną przyłącza 1/2″.

W porównaniu z modelem ST14/12e EX pojemność bębna jest większa o 5 m.

Pozwala to zwiększyć zasięg pracy bez zmiany punktu poboru medium. Może być przydatne przy większych maszynach i stanowiskach produkcyjnych.

Rzeczywista pojemność zależy od średnicy zewnętrznej zastosowanego węża. Znaczenie mają również jego sztywność i minimalny promień gięcia.

Przy doborze należy uwzględnić masę całego przewodu. Mechanizm sprężynowy musi zapewniać prawidłowe zwijanie w konkretnych warunkach.

Producent standardowo dostarcza zwijadło bez węża.

Sprężynowy mechanizm automatycznego zwijania

TEHA ST20/12e EX wykorzystuje mechanizm sprężynowy. Podczas rozwijania węża sprężyna magazynuje energię potrzebną do późniejszego zwinięcia przewodu.

Mechanizm blokujący pozwala zatrzymać rozwinięty wąż w wybranym położeniu. Prowadnica rolkowa ułatwia jego prawidłowe układanie na bębnie.

Automatyczne zwijanie poprawia organizację stanowiska pracy. Ogranicza również pozostawianie luźnych przewodów na posadzce.

Podczas zwijania należy kontrolować ruch węża. Nie wolno dopuszczać do niekontrolowanego cofania przewodu pod działaniem sprężyny.

Przyłącza DN12 i ciśnienie robocze 300 bar

Zwijadło posiada przyłącza DN12 (1/2″) z gwintem wewnętrznym.

Maksymalne ciśnienie robocze standardowego modelu wynosi 300 bar.

Przy doborze należy uwzględnić również parametry węża i złączy. Dopuszczalne ciśnienie całej instalacji wyznacza jej najsłabszy element.

Ważne jest także wymagane natężenie przepływu. Straty ciśnienia zależą od długości i średnicy wewnętrznej przewodu.

Nierdzewny przegub obrotowy WDTH12

Model ST20/12e EX posiada standardowo kątowy przegub obrotowy ze stali nierdzewnej.

Producent stosuje przegub WDTH12, numer katalogowy B10700035011.

Przegub umożliwia przepływ medium pomiędzy nieruchomym przyłączem instalacji a obracającym się bębnem.

Przy stosowaniu chemikaliów i innych mediów technologicznych należy sprawdzić zgodność materiałową przegubu oraz uszczelnień.

Temperatura medium i klasy temperaturowe ATEX

Standardowy zakres temperatury medium wynosi od 1 do 100°C.

Dokumentacja serii ST EX wskazuje następujące warunki klas temperaturowych:

• T6 – temperatura medium i otoczenia do 85°C.
• T5 – temperatura medium i otoczenia do 100°C.

Przed zastosowaniem należy potwierdzić aktualne oznakowanie ATEX konkretnego urządzenia.

Producent przewiduje również wykonania specjalne do temperatury medium 180°C. Wymagają one odpowiedniego doboru uszczelnień.

Wykonanie do 180°C nie oznacza automatycznie zachowania klasy T5 lub T6. Dopuszczalne warunki pracy należy potwierdzić z producentem.

Wąż antystatyczny i połączenia wyrównawcze

W instalacjach ATEX szczególne znaczenie ma ograniczanie ryzyka wyładowań elektrostatycznych.

Wąż powinien posiadać właściwości elektryczne odpowiednie do medium i klasyfikacji strefy. W określonych zastosowaniach konieczny będzie przewód antystatyczny lub elektroprzewodzący.

Należy również zapewnić wymagane połączenia wyrównawcze i uziemienie instalacji.

Sposób ich wykonania powinien wynikać z dokumentacji urządzenia oraz oceny zagrożenia wybuchem.

Samo zastosowanie zwijadła ATEX nie zapewnia zgodności całego układu. Wszystkie elementy instalacji muszą spełniać odpowiednie wymagania.

Dobór uszczelnień do rodzaju medium

Producent przewiduje możliwość zastosowania różnych materiałów uszczelniających.

Wśród dostępnych rozwiązań znajdują się uszczelnienia FKM oraz EPDM.

Dobór zależy od medium, temperatury i parametrów instalacji. Nie należy zakładać, że jeden materiał nadaje się do wszystkich substancji.

W przypadku środków chemicznych konieczne jest sprawdzenie zgodności materiałowej.

Zastosowania TEHA ST20/12e EX

Zwijadło może znaleźć zastosowanie między innymi w:

• przemyśle chemicznym i petrochemicznym,
• zakładach farmaceutycznych,
• przemyśle spożywczym i przetwórczym,
• lakierniach i instalacjach technologicznych,
• zakładach produkcyjnych,
• instalacjach myjących w odpowiednio sklasyfikowanych strefach ATEX,
• stanowiskach obsługi maszyn i urządzeń.

Każde zastosowanie wymaga sprawdzenia klasyfikacji strefy i parametrów instalacji.

TEHA ST20/12e EX – dobór i sprzedaż Aqua-Tec

Aqua-Tec oferuje zwijadła automatyczne TEHA ST EX do przemysłowych instalacji ciśnieniowych.

Pomagamy dobrać model do długości i średnicy węża, ciśnienia roboczego oraz rodzaju medium. Uwzględniamy także temperaturę, warunki montażu i wymagania dotyczące stref ATEX.

Model ST20/12e EX jest dostępny również w wykonaniu ST20/12ep EX. Wersja ta posiada elektropolerowaną powierzchnię ze stali nierdzewnej.

Zapraszamy do kontaktu w celu doboru odpowiedniego zwijadła do konkretnej instalacji.

Pozostałe zwijadła automatyczne TEHA ST EX

Sprawdź również TEHA ST20/12ep EX – odpowiednik ze stali nierdzewnej elektropolerowanej.

Do instalacji wymagających krótszego przewodu oferujemy TEHA ST14/12e EX o pojemności do 12 m węża Ø20 mm.

Zobacz całą kategorię zwijadeł automatycznych TEHA ST EX 1/2″.

Do instalacji z mniejszymi przyłączami dostępne są również zwijadła TEHA ST EX 3/8″.
