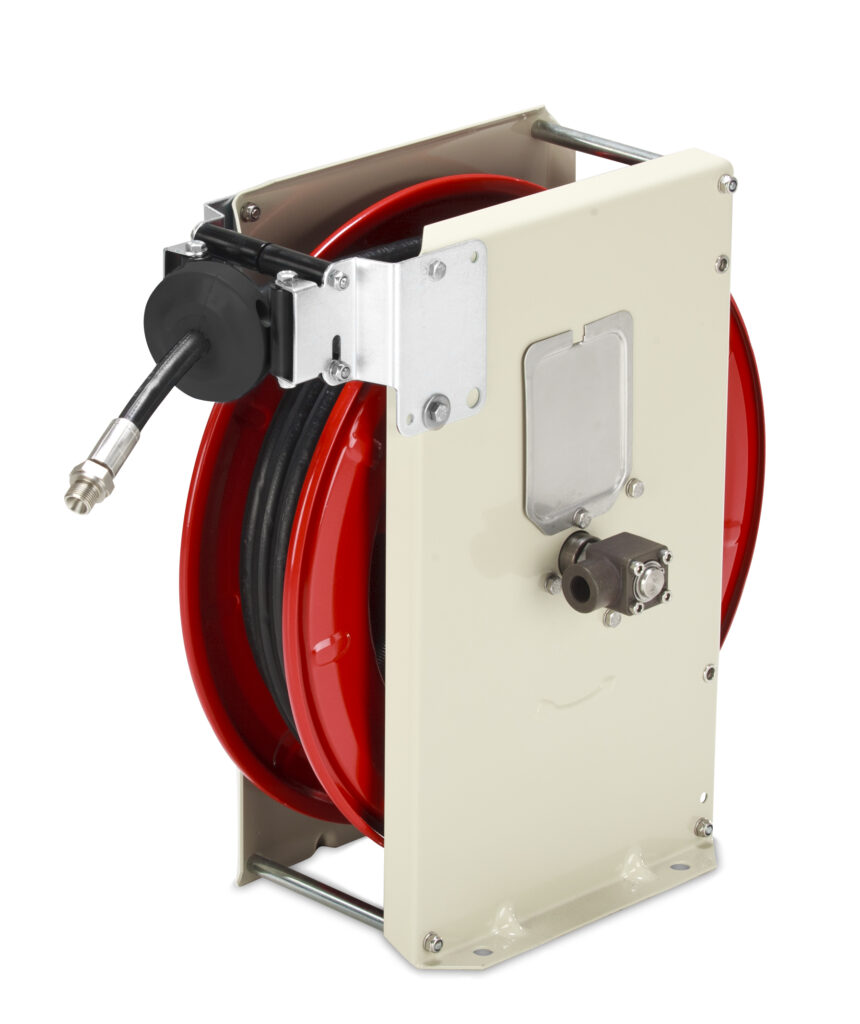

TEHA ST20/19 – zwijadło automatyczne 3/4″ do 10 m węża

TEHA ST20/19 to profesjonalne zwijadło automatyczne z serii ST, przeznaczone do przemysłowych instalacji myjących, pneumatycznych i technologicznych wymagających przyłączy 3/4″ (DN19).

Urządzenie wyposażono w stalowy bęben malowany proszkowo, sprężynowy mechanizm samoczynnego zwijania, blokadę rozwiniętego węża oraz kątowy przegub obrotowy.

Bęben mieści do 10 m węża o średnicy zewnętrznej 25 mm lub do 7 m węża o średnicy zewnętrznej 30 mm.

Przyłącza 3/4″ – do instalacji o większym przepływie

Najważniejszą cechą wyróżniającą TEHA ST20/19 jest średnica nominalna DN19 oraz przyłącza z gwintem wewnętrznym G 3/4″.

W porównaniu ze zwijadłami 3/8″ i 1/2″ większa średnica nominalna umożliwia zastosowanie zwijadła w instalacjach wymagających większego przepływu wody lub innego medium.

Ma to znaczenie między innymi w przemysłowych systemach mycia, instalacjach zasilających urządzenia technologiczne oraz układach wykorzystujących duże ilości wody.

Ważne: Sam rozmiar gwintu przyłączeniowego nie określa przepustowości całego układu.

Przy doborze zwijadła należy uwzględnić średnicę wewnętrzną węża, jego długość, konstrukcję przegubu obrotowego, wymagany przepływ oraz dopuszczalne straty ciśnienia.

Właściwy dobór tych elementów jest szczególnie istotny przy współpracy z myjkami wysokociśnieniowymi o dużej wydajności pompy.

Pojemność bębna – do 10 m węża Ø25 mm

TEHA ST20/19 przeznaczone jest do stosunkowo krótkich węży o większej średnicy zewnętrznej.

Maksymalna pojemność bębna wynosi:

• 10 m dla węża o średnicy zewnętrznej 25 mm,
• 7 m dla węża o średnicy zewnętrznej 30 mm.

Takie rozwiązanie sprawdza się na stanowiskach, na których nie jest wymagany bardzo duży zasięg pracy, natomiast istotne są większa średnica przewodu i odpowiedni przepływ medium.

Ważne: Podane długości dotyczą średnicy zewnętrznej węża, a nie jego średnicy wewnętrznej.

Przy doborze należy uwzględnić również masę, sztywność i minimalny promień gięcia przewodu. Węże o dużej średnicy mogą być cięższe i mniej elastyczne, co wpływa na pracę mechanizmu sprężynowego.

Stalowa konstrukcja malowana proszkowo

Bęben i elementy konstrukcyjne TEHA ST20/19 wykonano ze stali zabezpieczonej powłoką proszkową.

Standardowa kolorystyka obejmuje RAL 7032 oraz RAL 3000.

Wykonanie malowane proszkowo jest przeznaczone przede wszystkim do typowych zastosowań przemysłowych, szczególnie w suchych pomieszczeniach produkcyjnych, warsztatach i na stanowiskach technicznych.

Powłoka zabezpiecza powierzchnię stali, jednak w środowiskach stale wilgotnych lub narażonych na intensywne mycie wyposażenia warto rozważyć wersję ze stali nierdzewnej.

Alternatywą są modele TEHA ST20/19e oraz ST20/19ep, różniące się materiałem i wykończeniem konstrukcji.

Sprężynowy mechanizm zwijania i blokada węża

TEHA ST20/19 wyposażono w sprężynowy mechanizm napędowy, który magazynuje energię podczas rozwijania węża i wykorzystuje ją do jego samoczynnego zwijania.

Mechanizm zapadkowy umożliwia zatrzymanie rozwiniętego węża w wybranym położeniu. Na każdy obrót bębna przypada osiem pozycji blokowania.

Krótkie pociągnięcie węża zwalnia blokadę i umożliwia rozpoczęcie jego samoczynnego zwijania.

Rozwiązanie to ogranicza konieczność ręcznego układania przewodu, ułatwia codzienną obsługę stanowiska i pomaga utrzymać porządek w miejscu pracy.

Bęben osadzono na bezobsługowych łożyskach ślizgowych z tworzywa sztucznego.

Przy doborze węża należy sprawdzić, czy jego masa i sztywność są odpowiednie do siły mechanizmu sprężynowego.

Kątowy przegub obrotowy WDTH19 – korpus mosiężny

Standardowe wyposażenie TEHA ST20/19 obejmuje kątowy przegub obrotowy WDTH19/Messing (mosiądz) o numerze katalogowym B10700036.

Przegub posiada oś ze stali nierdzewnej oraz korpus z mosiądzu niklowanego chemicznie.

Jego zadaniem jest zapewnienie przepływu medium między nieruchomym przyłączem instalacji a obracającym się bębnem zwijadła.

Na specjalne zamówienie producent przewiduje również przegub wykonany ze stali nierdzewnej, odpowiednio dobrany do parametrów instalacji.

Ważne: Materiał konstrukcji zwijadła i materiał elementów mających kontakt z medium należy rozpatrywać oddzielnie. Standardowy przegub w serii 3/4″ ma korpus mosiężny, także w wersjach zwijadeł z konstrukcją nierdzewną.

W przypadku stosowania środków chemicznych, olejów lub innych mediów technologicznych należy sprawdzić zgodność materiałów przegubu, uszczelnień i węża z transportowanym medium.

Montaż i prowadzenie węża

TEHA ST20/19 może być montowane na ścianie, suficie lub odpowiednio przygotowanej konstrukcji wsporczej.

Prowadnica rolkowa może być ustawiona w trzech pozycjach, co umożliwia dopasowanie kierunku rozwijania węża do sposobu montażu.

W zależności od warunków użytkowania można zastosować dodatkowy wspornik obrotowy, ułatwiający rozwijanie węża pod różnymi kątami.

Podczas montażu należy uwzględnić masę zwijadła wynoszącą 17 kg, masę węża wraz z medium oraz siły występujące podczas rozwijania i zwijania.

Zastosowania TEHA ST20/19

Zwijadło może być wykorzystywane między innymi w:

• przemysłowych instalacjach mycia i czyszczenia,
• stanowiskach mycia maszyn i urządzeń,
• instalacjach zasilających urządzenia technologiczne,
• systemach podawania wody o większym przepływie,
• instalacjach sprężonego powietrza,
• instalacjach olejowych i smarowniczych,
• układach wykorzystujących wybrane środki czyszczące.

W każdym przypadku konieczne jest potwierdzenie zgodności materiałowej elementów mających kontakt z medium.

Ciśnienie robocze i temperatura medium

Standardowe wykonanie TEHA ST20/19 przeznaczone jest do pracy przy ciśnieniu do 200 bar i temperaturze medium od 1 do 100°C.

Producent przewiduje również możliwość zamówienia wykonania przystosowanego do temperatury medium do 180°C, wymagającego odpowiedniego doboru uszczelnień i pozostałych elementów instalacji.

W przypadku stosowania środków chemicznych lub pracy w podwyższonej temperaturze dostępne są specjalne uszczelnienia FKM (Viton), dobierane do rodzaju medium.

Ważne: Temperatura 180°C dotyczy wykonania specjalnego, a nie standardowej konfiguracji zwijadła.

Dla modelu ST20/19 standardowe maksymalne ciśnienie robocze wynosi 200 bar. Ewentualne wykonania o innych parametrach wymagają indywidualnego potwierdzenia u producenta.

Wyposażenie i dobór zwijadła

TEHA ST20/19 dostarczane jest standardowo bez węża.

Aqua-Tec pomaga dobrać odpowiedni przewód, przyłącza, przegub obrotowy oraz wyposażenie montażowe, uwzględniając wymagany przepływ, ciśnienie robocze, temperaturę, rodzaj medium i warunki eksploatacji.

Pozostałe wykonania i modele zwijadeł TEHA 3/4″

TEHA ST20/19 to zwijadło automatyczne ze stali malowanej proszkowo, przeznaczone do instalacji przemysłowych wymagających przyłączy 3/4″ i samoczynnego zwijania węża.

Dostępne są również:

• TEHA ST20/19e – wykonanie ze stali nierdzewnej, przeznaczone do pracy w środowiskach o podwyższonej wilgotności.
• TEHA ST20/19ep – wykonanie ze stali nierdzewnej elektropolerowanej, ułatwiające utrzymanie czystości konstrukcji.

Wszystkie trzy modele posiadają przyłącza 3/4″, standardowe ciśnienie robocze 200 bar oraz pojemność do 10 m węża o średnicy zewnętrznej 25 mm.

Jeżeli wymagany jest większy zasięg pracy, warto rozważyć TEHA ST40/19/1, mieszczące do 20 m węża Ø25 mm, lub TEHA ST40/19/2, o pojemności do 36 m.

Dobór zwijadła powinien uwzględniać nie tylko długość i średnicę węża, lecz również wymagany przepływ, ciśnienie, temperaturę oraz rodzaj medium.
