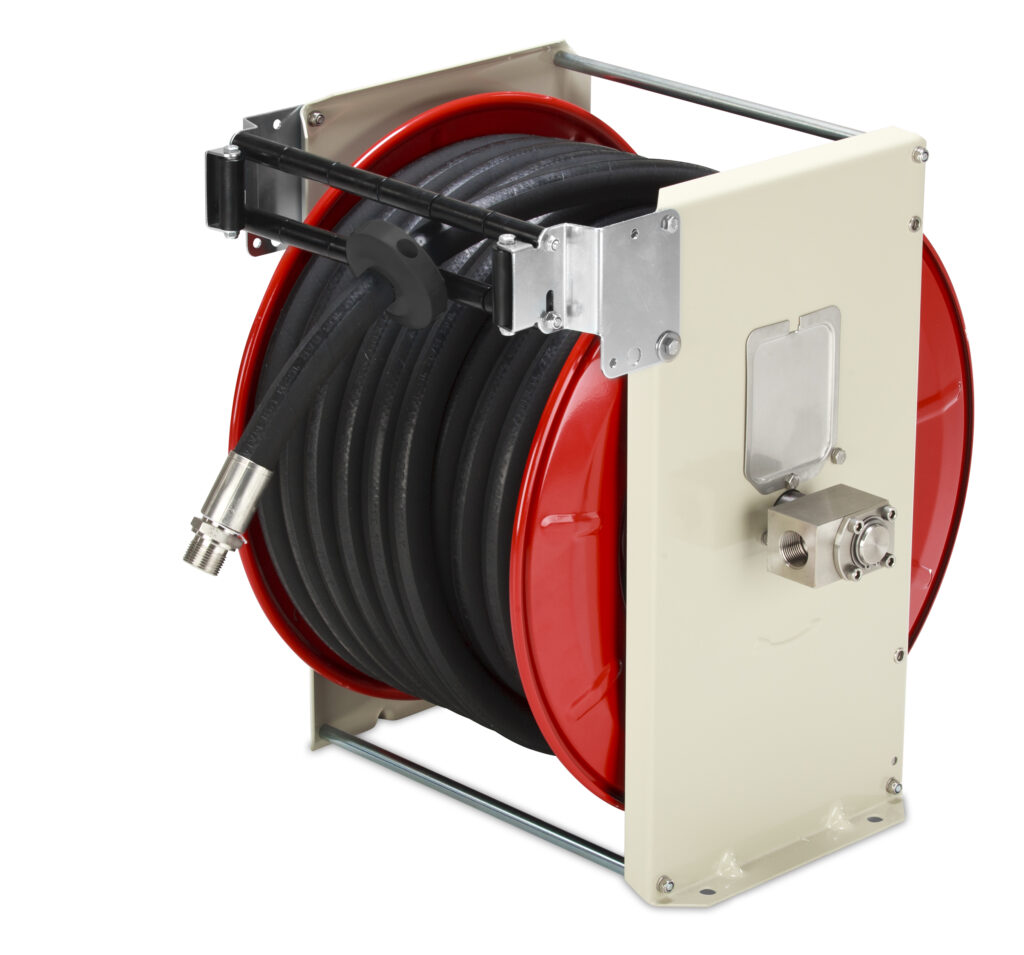

TEHA ST40/19/2 – zwijadło automatyczne 3/4″ do 36 m węża

TEHA ST40/19/2 to profesjonalne zwijadło automatyczne z serii ST, przeznaczone do przemysłowych instalacji myjących, pneumatycznych i technologicznych, w których wymagane są przyłącza 3/4″ (DN19) oraz duża długość węża roboczego.

Urządzenie wyposażono w stalowy bęben malowany proszkowo, sprężynowy mechanizm samoczynnego zwijania, blokadę rozwiniętego węża, prowadnicę rolkową oraz kątowy przegub obrotowy.

Bęben mieści do 36 m węża o średnicy zewnętrznej 25 mm lub do 30 m węża o średnicy zewnętrznej 30 mm.

Duża pojemność bębna – do 36 m węża Ø25 mm

Najważniejszą cechą wyróżniającą TEHA ST40/19/2 jest duża pojemność bębna.

W porównaniu z modelem ST40/19/1, który mieści do 20 m węża Ø25 mm, ST40/19/2 pozwala zastosować przewód o długości do 36 m.

Większy zasięg umożliwia obsługę rozległych stanowisk pracy z jednego punktu montażowego. Może to być korzystne w dużych halach produkcyjnych, warsztatach, zakładach przemysłowych i instalacjach stacjonarnych.

Maksymalna pojemność wynosi:

• 36 m dla węża o średnicy zewnętrznej 25 mm,
• 30 m dla węża o średnicy zewnętrznej 30 mm.

Ważne: Podane średnice odnoszą się do średnicy zewnętrznej węża, a nie jego średnicy wewnętrznej.

Przy doborze należy uwzględnić masę, sztywność, minimalny promień gięcia oraz odporność przewodu na ciśnienie i temperaturę medium.

Przy tak dużych długościach szczególnie istotna jest zgodność masy i elastyczności węża z siłą mechanizmu sprężynowego. Sama możliwość zmieszczenia przewodu na bębnie nie gwarantuje jego prawidłowego, samoczynnego zwijania.

Przyłącza 3/4″ – przepływ i straty ciśnienia

TEHA ST40/19/2 posiada przyłącza z gwintem wewnętrznym G 3/4″ i średnicę nominalną DN19.

Większa średnica nominalna może być korzystna w instalacjach wymagających znacznego natężenia przepływu wody lub innego medium.

Dotyczy to między innymi przemysłowych systemów mycia, instalacji zasilających urządzenia technologiczne oraz układów podawania dużych ilości wody.

Ważne: Rozmiar gwintu przyłączeniowego nie określa samodzielnie przepustowości całego układu.

Przy doborze należy uwzględnić średnicę wewnętrzną i długość węża, rzeczywisty przekrój przepływu przez przegub obrotowy, wymagane natężenie przepływu oraz dopuszczalne straty ciśnienia.

Przy przewodach o długości do 36 m straty ciśnienia mogą mieć szczególne znaczenie. Zbyt mała średnica wewnętrzna węża może powodować istotne ograniczenie parametrów pracy instalacji, nawet jeżeli zwijadło wyposażono w przyłącza 3/4″.

Dlatego w instalacjach współpracujących z myjkami wysokociśnieniowymi o dużej wydajności pompy zalecany jest dobór całego układu hydraulicznego, a nie wyłącznie zwijadła.

Stalowa konstrukcja malowana proszkowo

Bęben i elementy konstrukcyjne TEHA ST40/19/2 wykonano ze stali zabezpieczonej powłoką proszkową.

Standardowa kolorystyka obejmuje RAL 7032 i RAL 3000.

Takie wykonanie przeznaczone jest przede wszystkim do typowych zastosowań przemysłowych, szczególnie w suchych pomieszczeniach produkcyjnych, warsztatach i na stanowiskach technicznych.

Powłoka proszkowa chroni powierzchnię stali w przewidzianych warunkach eksploatacji. W środowiskach stale wilgotnych, narażonych na intensywne mycie lub działanie czynników powodujących korozję warto rozważyć wykonanie ze stali nierdzewnej.

Alternatywą jest model TEHA ST40/19/2e, a w przypadku zwiększonych wymagań dotyczących czystości powierzchni – wersja elektropolerowana ST40/19/2ep.

Sprężynowy mechanizm zwijania i blokada węża

TEHA ST40/19/2 wyposażono w sprężynowy mechanizm napędowy, który magazynuje energię podczas rozwijania przewodu i wykorzystuje ją do jego samoczynnego zwijania.

Mechanizm zapadkowy umożliwia zatrzymanie rozwiniętego węża w wybranym położeniu. Na każdy obrót bębna przypada osiem pozycji blokowania.

Krótkie pociągnięcie przewodu zwalnia blokadę i umożliwia rozpoczęcie jego samoczynnego zwijania.

Rozwiązanie to ogranicza konieczność ręcznego układania długiego przewodu, pomaga utrzymać porządek i ułatwia codzienną obsługę stanowiska.

Bęben osadzono na bezobsługowych łożyskach ślizgowych z tworzywa sztucznego, odpornych na działanie wilgoci i zabrudzeń.

Przy maksymalnej długości węża szczególnie ważne jest odpowiednie dopasowanie siły mechanizmu sprężynowego do masy przewodu.

Kątowy przegub obrotowy – ważna informacja techniczna

Standardowe wyposażenie TEHA ST40/19/2 obejmuje kątowy przegub obrotowy WDTH19/Messing, numer katalogowy B10700036.

Przegub posiada oś ze stali nierdzewnej oraz korpus z mosiądzu niklowanego chemicznie. Umożliwia przepływ medium pomiędzy nieruchomym przyłączem instalacji a obracającym się bębnem zwijadła.

Na specjalne zamówienie producent przewiduje możliwość zastosowania odpowiednio dobranego przegubu wykonanego ze stali nierdzewnej.

Ważne: Materiał konstrukcji zwijadła i materiał elementów mających kontakt z medium należy rozpatrywać oddzielnie.

Standardowy przegub zwijadeł TEHA 3/4″ ma korpus mosiężny. W instalacjach wykorzystujących środki chemiczne, oleje lub inne media technologiczne należy sprawdzić zgodność materiałów przegubu, uszczelnień i węża z transportowanym medium.

W przypadku agresywnych środków chemicznych lub szczególnych wymagań higienicznych konfigurację przegubu należy ustalić przed zamówieniem.

Montaż i prowadzenie węża

TEHA ST40/19/2 może być montowane na ścianie, suficie lub odpowiednio przygotowanej konstrukcji wsporczej.

Prowadnica rolkowa umożliwia dostosowanie kierunku rozwijania węża do sposobu montażu.

W zależności od warunków użytkowania można zastosować dodatkowy wspornik obrotowy, ułatwiający rozwijanie przewodu pod różnymi kątami.

Podczas montażu należy uwzględnić masę zwijadła wynoszącą 26,5 kg, masę węża wraz z medium oraz siły występujące podczas rozwijania i zwijania.

Ze względu na dużą pojemność bębna szczególnie ważne jest odpowiednie zamocowanie urządzenia do konstrukcji o wystarczającej nośności.

Zastosowania TEHA ST40/19/2

Zwijadło może być wykorzystywane między innymi w:

• przemysłowych instalacjach mycia i czyszczenia,
• dużych halach produkcyjnych i warsztatach,
• stanowiskach mycia maszyn i urządzeń,
• instalacjach zasilających urządzenia technologiczne,
• systemach podawania wody o większym przepływie,
• instalacjach sprężonego powietrza,
• instalacjach olejowych i smarowniczych, po potwierdzeniu zgodności materiałowej.

Model ST40/19/2 jest szczególnie przydatny tam, gdzie pojemność mniejszych zwijadeł ST20/19 i ST40/19/1 jest niewystarczająca, a jednocześnie wymagane są przyłącza 3/4″ i samoczynne zwijanie długiego przewodu.

Ciśnienie robocze i temperatura medium

Standardowe wykonanie TEHA ST40/19/2 przeznaczone jest do pracy przy ciśnieniu do 200 bar i temperaturze medium od 1 do 100°C.

Na specjalne zamówienie producent przewiduje możliwość wykonania przystosowanego do temperatury medium do 180°C, wymagającego odpowiedniego doboru uszczelnień i pozostałych elementów instalacji.

W przypadku stosowania środków chemicznych lub pracy w podwyższonej temperaturze mogą być wymagane specjalne uszczelnienia, między innymi FKM (Viton), dobierane do właściwości medium.

Ważne: Temperatura 180°C dotyczy wykonania specjalnego, a nie standardowej konfiguracji zwijadła.

Dla modelu ST40/19/2 potwierdzone standardowe maksymalne ciśnienie robocze wynosi 200 bar. Ewentualne wykonania o innych parametrach wymagają indywidualnego potwierdzenia u producenta.

Wyposażenie i dobór zwijadła

TEHA ST40/19/2 dostarczane jest standardowo bez węża.

Aqua-Tec pomaga dobrać odpowiedni przewód, przyłącza, przegub obrotowy oraz wyposażenie montażowe, uwzględniając wymagany przepływ, ciśnienie robocze, temperaturę, rodzaj medium i warunki eksploatacji.

Pozostałe wykonania i modele zwijadeł TEHA 3/4″

TEHA ST40/19/2 to zwijadło automatyczne ze stali malowanej proszkowo, przeznaczone do instalacji przemysłowych wymagających przyłączy 3/4″ oraz dużego zasięgu węża roboczego.

Dostępne są również:

• TEHA ST40/19/2e – wykonanie ze stali nierdzewnej, przeznaczone do pracy w wilgotnym środowisku przemysłowym.
• TEHA ST40/19/2ep – wykonanie ze stali nierdzewnej elektropolerowanej, ułatwiające utrzymanie czystości konstrukcji.

Wszystkie trzy modele mają przyłącza 3/4″, standardowe ciśnienie robocze 200 bar oraz pojemność do 36 m węża o średnicy zewnętrznej 25 mm.

Jeżeli tak duży zasięg nie jest potrzebny, warto rozważyć mniejsze zwijadła TEHA ST40/19/1, mieszczące do 20 m węża Ø25 mm, lub TEHA ST20/19, mieszczące do 10 m takiego przewodu.

Dobór zwijadła powinien uwzględniać wymagany przepływ, ciśnienie, temperaturę, rodzaj medium oraz parametry zastosowanego węża.
