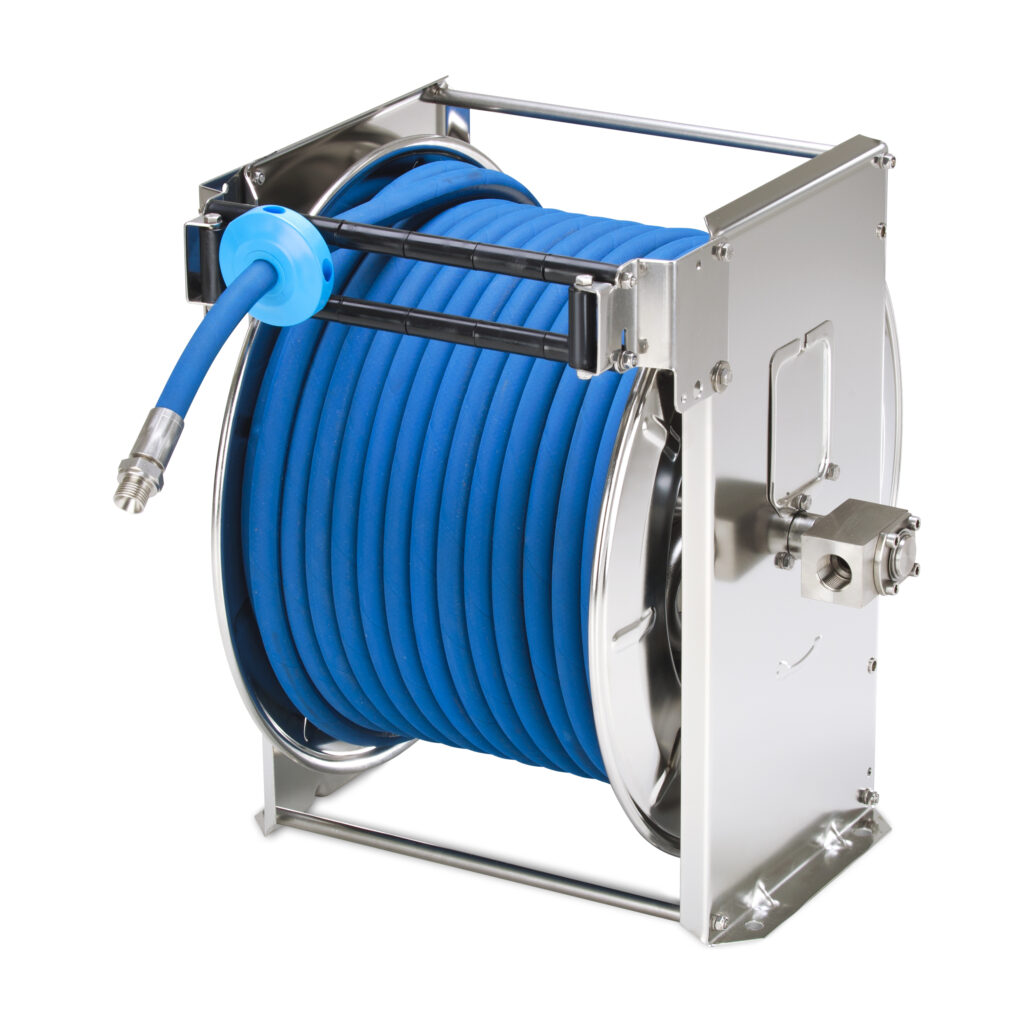

TEHA ST40/19/2ep – zwijadło automatyczne elektropolerowane 3/4″ do 36 m węża

TEHA ST40/19/2ep to profesjonalne zwijadło automatyczne z serii ST, przeznaczone do przemysłowych instalacji myjących i technologicznych wymagających przyłączy 3/4″ (DN19), dużej długości węża roboczego oraz konstrukcji odpornej na korozję i łatwej do utrzymania w czystości.

Urządzenie wyposażono w bęben i elementy konstrukcyjne ze stali nierdzewnej elektropolerowanej, sprężynowy mechanizm samoczynnego zwijania, blokadę rozwiniętego węża, prowadnicę rolkową oraz kątowy przegub obrotowy.

Bęben mieści do 36 m węża o średnicy zewnętrznej 25 mm lub do 30 m węża o średnicy zewnętrznej 30 mm.

Stal nierdzewna elektropolerowana – odporność na korozję i łatwiejsze czyszczenie

Najważniejszą cechą wyróżniającą TEHA ST40/19/2ep jest elektropolerowane wykończenie konstrukcji ze stali nierdzewnej.

Elektropolerowanie jest procesem elektrochemicznej obróbki powierzchni metalu. Polega na kontrolowanym usunięciu cienkiej warstwy materiału, co pozwala ograniczyć mikronierówności powierzchni i może poprawić jej odporność na korozję.

Powierzchnie poddane elektropolerowaniu są łatwiejsze do czyszczenia, co ma znaczenie na stanowiskach regularnie mytych i poddawanych zabiegom sanitarnym.

Wykonanie to jest szczególnie interesujące dla zakładów przemysłu spożywczego, mleczarni, przetwórni oraz innych obiektów o podwyższonych wymaganiach dotyczących czystości wyposażenia.

W porównaniu ze standardową wersją nierdzewną ST40/19/2e model ST40/19/2ep posiada dodatkowo obrobioną powierzchnię konstrukcji. Podstawowe parametry robocze, przyłącza i pojemność bębna pozostają takie same.

Ważne: Elektropolerowanie konstrukcji nie oznacza automatycznie, że całe zwijadło posiada certyfikat higieniczny lub dopuszczenie do bezpośredniego kontaktu z żywnością. Materiały przegubu obrotowego, uszczelnień, węża oraz pozostałych elementów mających kontakt z medium należy zweryfikować osobno.

Największa pojemność w standardowej grupie TEHA 3/4″

TEHA ST40/19/2ep należy do największych standardowych zwijadeł automatycznych TEHA z przyłączami 3/4″.

W porównaniu z modelem ST40/19/1ep, który mieści do 20 m węża Ø25 mm, model ST40/19/2ep pozwala zastosować przewód o długości do 36 m.

Większy zasięg umożliwia obsługę rozległych stanowisk pracy z jednego punktu montażowego. Może to być korzystne w dużych halach produkcyjnych, zakładach przetwórczych, instalacjach stacjonarnych i przemysłowych systemach mycia.

Maksymalna pojemność bębna wynosi:

• 36 m dla węża o średnicy zewnętrznej 25 mm,
• 30 m dla węża o średnicy zewnętrznej 30 mm.

Ważne: Podane średnice odnoszą się do średnicy zewnętrznej węża, a nie jego średnicy wewnętrznej.

Przy doborze należy uwzględnić masę, sztywność, minimalny promień gięcia oraz odporność przewodu na ciśnienie i temperaturę medium.

Przy tak dużych długościach szczególnie istotna jest zgodność masy i elastyczności węża z siłą mechanizmu sprężynowego.

Sama możliwość zmieszczenia przewodu na bębnie nie gwarantuje jego prawidłowego, samoczynnego zwijania.

Przyłącza 3/4″ – przepływ i straty ciśnienia

TEHA ST40/19/2ep posiada przyłącza z gwintem wewnętrznym G 3/4″ i średnicę nominalną DN19.

Większa średnica nominalna może być korzystna w instalacjach wymagających znacznego natężenia przepływu wody lub innego medium.

Dotyczy to między innymi przemysłowych systemów mycia, instalacji zasilających urządzenia technologiczne oraz układów podawania dużych ilości wody.

Ważne: Rozmiar gwintu przyłączeniowego nie określa samodzielnie przepustowości całego układu.

Przy doborze należy uwzględnić średnicę wewnętrzną i długość węża, rzeczywisty przekrój przepływu przez przegub obrotowy, wymagane natężenie przepływu oraz dopuszczalne straty ciśnienia.

Przy przewodach o długości do 36 m straty ciśnienia mogą mieć szczególne znaczenie.

Zbyt mała średnica wewnętrzna węża może powodować istotne ograniczenie parametrów pracy instalacji, nawet jeżeli zwijadło wyposażono w przyłącza 3/4″.

Dlatego w instalacjach współpracujących z myjkami wysokociśnieniowymi o dużej wydajności pompy zalecany jest dobór całego układu hydraulicznego, a nie wyłącznie zwijadła.

Sprężynowy mechanizm zwijania i blokada węża

TEHA ST40/19/2ep wyposażono w sprężynowy mechanizm napędowy, który magazynuje energię podczas rozwijania przewodu i wykorzystuje ją do jego samoczynnego zwijania.

Mechanizm zapadkowy umożliwia zatrzymanie rozwiniętego węża w wybranym położeniu. Na każdy obrót bębna przypada osiem pozycji blokowania.

Krótkie pociągnięcie przewodu zwalnia blokadę i pozwala rozpocząć jego samoczynne zwijanie.

Rozwiązanie to ogranicza konieczność ręcznego układania długiego przewodu, pomaga utrzymać porządek i ułatwia codzienną obsługę stanowiska.

Bęben osadzono na bezobsługowych łożyskach ślizgowych z tworzywa sztucznego, odpornych na wnikanie wilgoci i zabrudzeń.

Przy maksymalnej długości węża szczególnie ważne jest dopasowanie siły mechanizmu sprężynowego do masy przewodu.

Kątowy przegub obrotowy – ważna informacja techniczna

Standardowe wyposażenie TEHA ST40/19/2ep obejmuje kątowy przegub obrotowy WDTH19/Messing, numer katalogowy B10700036.

Przegub posiada oś ze stali nierdzewnej oraz korpus z mosiądzu niklowanego chemicznie. Umożliwia przepływ medium pomiędzy nieruchomym przyłączem instalacji a obracającym się bębnem zwijadła.

Na specjalne zamówienie producent przewiduje możliwość zastosowania odpowiednio dobranego przegubu wykonanego ze stali nierdzewnej.

Ważne: Elektropolerowana konstrukcja zwijadła nie oznacza, że wszystkie elementy mające kontakt z medium są nierdzewne. Standardowy przegub obrotowy posiada korpus mosiężny.

W instalacjach spożywczych, chemicznych i technologicznych należy zweryfikować zgodność materiałów przegubu, uszczelnień oraz węża z transportowanym medium.

W przypadku szczególnych wymagań dotyczących odporności chemicznej lub higieny konfigurację przegubu należy ustalić przed zamówieniem.

Montaż i prowadzenie węża

TEHA ST40/19/2ep może być montowane na ścianie, suficie lub odpowiednio przygotowanej konstrukcji wsporczej.

Prowadnica rolkowa umożliwia dostosowanie kierunku rozwijania węża do sposobu montażu. Producent przewiduje trzy pozycje jej ustawienia.

W zależności od warunków użytkowania można zastosować dodatkowy wspornik obrotowy, ułatwiający rozwijanie przewodu pod różnymi kątami.

Podczas montażu należy uwzględnić masę zwijadła wynoszącą 26,5 kg, masę węża wraz z medium oraz siły występujące podczas rozwijania i zwijania.

Ze względu na dużą pojemność bębna istotne jest odpowiednie zamocowanie urządzenia do konstrukcji o wystarczającej nośności.

Zastosowania TEHA ST40/19/2ep

Zwijadło może być wykorzystywane między innymi w:

• zakładach przemysłu spożywczego i mleczarskiego,
• przemysłowych instalacjach mycia i czyszczenia,
• dużych halach produkcyjnych i warsztatach,
• stanowiskach mycia maszyn oraz urządzeń,
• instalacjach technologicznych wymagających większego przepływu medium,
• zakładach produkcyjnych o podwyższonych wymaganiach dotyczących czystości wyposażenia,
• instalacjach pracujących w wilgotnym środowisku.

W przypadku środków chemicznych, olejów i innych mediów technologicznych konieczne jest potwierdzenie zgodności materiałowej wszystkich elementów mających kontakt z medium.

Ciśnienie robocze i temperatura medium

Standardowe wykonanie TEHA ST40/19/2ep przeznaczone jest do pracy przy ciśnieniu do 200 bar i temperaturze medium od 1 do 100°C.

Producent przewiduje możliwość zamówienia wykonania przystosowanego do temperatury medium do 180°C, wymagającego odpowiedniego doboru uszczelnień i pozostałych elementów instalacji.

W przypadku stosowania środków chemicznych lub pracy w podwyższonej temperaturze mogą być wymagane specjalne uszczelnienia, między innymi FKM (Viton), dobierane do właściwości medium.

Ważne: Temperatura 180°C dotyczy wykonania specjalnego, a nie standardowej konfiguracji zwijadła.

Dla modelu ST40/19/2ep standardowe maksymalne ciśnienie robocze wynosi 200 bar. Ewentualne wykonania o innych parametrach wymagają indywidualnego potwierdzenia u producenta.

Wyposażenie i dobór zwijadła

TEHA ST40/19/2ep dostarczane jest standardowo bez węża.

Aqua-Tec pomaga dobrać odpowiedni przewód, przyłącza, przegub obrotowy oraz wyposażenie montażowe, uwzględniając wymagany przepływ, ciśnienie robocze, temperaturę, rodzaj medium i warunki eksploatacji.

Pozostałe wykonania i modele zwijadeł TEHA 3/4″

TEHA ST40/19/2ep to zwijadło automatyczne ze stali nierdzewnej elektropolerowanej, przeznaczone do instalacji wymagających przyłączy 3/4″, dużego zasięgu węża oraz łatwego utrzymania czystości konstrukcji.

Dostępne są również:

• TEHA ST40/19/2e – wykonanie ze stali nierdzewnej bez elektropolerowania, przeznaczone do pracy w wilgotnym środowisku przemysłowym.
• TEHA ST40/19/2 – wykonanie ze stali malowanej proszkowo, odpowiednie do typowych warunków przemysłowych.

Wszystkie trzy modele mają przyłącza 3/4″, standardowe ciśnienie robocze 200 bar oraz pojemność do 36 m węża o średnicy zewnętrznej 25 mm.

Do stanowisk wymagających krótszego węża można zastosować TEHA ST40/19/1ep, mieszczące do 20 m węża Ø25 mm, lub TEHA ST20/19ep, mieszczące do 10 m takiego przewodu.

Dobór zwijadła powinien uwzględniać wymagany przepływ, ciśnienie, temperaturę, rodzaj medium oraz parametry zastosowanego węża.
