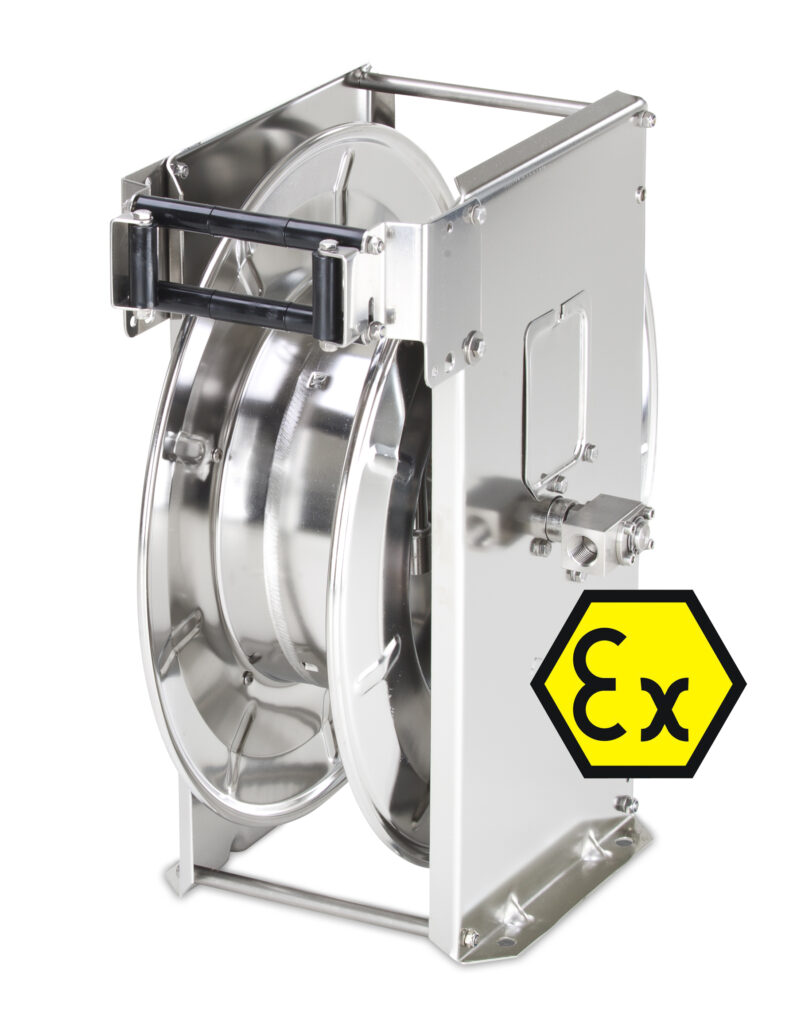

TEHA ST30/10e EX – nierdzewne zwijadło automatyczne ATEX 3/8″ do 28 m węża

TEHA ST30/10e EX to przemysłowe zwijadło automatyczne przeznaczone do prowadzenia i samoczynnego zwijania węży w instalacjach pracujących w odpowiednio sklasyfikowanych strefach zagrożonych wybuchem. Model należy do serii TEHA ST EX, zaprojektowanej z uwzględnieniem wymagań ochrony przeciwwybuchowej.

Urządzenie posiada konstrukcję ze stali nierdzewnej, sprężynowy mechanizm zwijania, blokadę rozwiniętego przewodu, prowadnicę rolkową oraz nierdzewny przegub obrotowy.

Zwijadło wyposażono w przyłącza 3/8″ (DN10). Standardowe maksymalne ciśnienie robocze wynosi 400 bar, a bęben mieści do 28 m węża o średnicy zewnętrznej 15 mm.

Zastosowanie w strefach zagrożonych wybuchem – ATEX

Zwijadła automatyczne TEHA ST EX przeznaczone są do instalacji przemysłowych, w których może występować atmosfera wybuchowa utworzona przez palne gazy, pary, mgły lub pyły.

Zgodnie z dokumentacją producenta seria jest przewidziana do zastosowań naziemnych, poza podziemnym górnictwem, w odpowiednio sklasyfikowanych strefach:

• Strefa 1 – atmosfera wybuchowa zawierająca palne gazy, pary lub mgły może występować sporadycznie podczas normalnej pracy.
• Strefa 2 – wystąpienie takiej atmosfery podczas normalnej pracy jest mało prawdopodobne, a jeśli nastąpi, utrzymuje się ona krótko.
• Strefa 21 – obłok palnego pyłu może sporadycznie tworzyć atmosferę wybuchową podczas normalnej pracy.
• Strefa 22 – wystąpienie atmosfery wybuchowej w postaci obłoku palnego pyłu jest mało prawdopodobne, a jeśli nastąpi, utrzymuje się ona krótko.

Urządzenia tej serii należą do grupy II, przeznaczonej do zastosowań poza podziemnym górnictwem.

Ważne: Dobór zwijadła do konkretnej strefy wymaga sprawdzenia pełnego oznakowania ATEX urządzenia, aktualnej deklaracji zgodności UE oraz warunków eksploatacji instalacji.

Samo oznaczenie EX nie oznacza możliwości stosowania urządzenia w każdej atmosferze wybuchowej. Seria ST EX nie jest przeznaczona do stref 0 i 20.

Konstrukcja ze stali nierdzewnej

TEHA ST30/10e EX wykonano ze stali nierdzewnej, dzięki czemu konstrukcja nadaje się do pracy w wielu wymagających środowiskach przemysłowych.

Wykonanie nierdzewne jest szczególnie przydatne na stanowiskach narażonych na wilgoć, częste mycie oraz działanie czynników sprzyjających korozji.

Zastosowanie stali nierdzewnej nie oznacza jednak pełnej odporności na wszystkie substancje chemiczne. Przy kontakcie z agresywnymi mediami konieczne jest sprawdzenie zgodności materiałowej konstrukcji i elementów mających kontakt z medium.

Alternatywą jest model ST30/10ep EX, w którym powierzchnia konstrukcji nierdzewnej została dodatkowo poddana elektropolerowaniu. Takie wykończenie ułatwia czyszczenie i może być korzystne w instalacjach wymagających podwyższonej czystości.

Pojemność bębna – do 28 m węża Ø15 mm

Jedną z najważniejszych cech TEHA ST30/10e EX jest bęben mieszczący do 28 m węża o średnicy zewnętrznej 15 mm.

W porównaniu z mniejszymi modelami serii:

• ST14/10e EX mieści do 14 m węża Ø15 mm.
• ST20/10e EX mieści do 20 m węża Ø15 mm.
• ST30/10e EX mieści do 28 m węża Ø15 mm.

Większa pojemność umożliwia obsługę rozleglejszych stanowisk z jednego punktu montażowego. Może to być korzystne w halach produkcyjnych, instalacjach technologicznych i na stanowiskach myjących, gdzie konieczne jest dotarcie przewodem do kilku obszarów roboczych.

Ważne: Podana średnica 15 mm dotyczy średnicy zewnętrznej węża, a nie jego średnicy wewnętrznej.

Przy doborze należy uwzględnić rzeczywistą średnicę zewnętrzną, masę, sztywność, minimalny promień gięcia oraz dopuszczalne parametry pracy przewodu.

Sama pojemność bębna nie gwarantuje prawidłowego zwijania każdego węża. Siła mechanizmu sprężynowego musi być odpowiednia do jego masy i właściwości mechanicznych.

Sprężynowy mechanizm samoczynnego zwijania

Zwijadło wyposażono w sprężynowy mechanizm samoczynnego zwijania przewodu.

Podczas rozwijania węża sprężyna magazynuje energię, która następnie wykorzystywana jest do jego zwijania po zakończeniu pracy.

Mechanizm blokujący pozwala zatrzymać rozwinięty przewód w wybranym położeniu, a prowadnica rolkowa ułatwia jego prawidłowe układanie na bębnie.

Takie rozwiązanie poprawia organizację stanowiska pracy, ogranicza pozostawianie luźnych przewodów na posadzce i zmniejsza ryzyko ich przypadkowego uszkodzenia.

W strefach zagrożonych wybuchem należy dodatkowo uwzględnić możliwość powstawania ładunków elektrostatycznych podczas przemieszczania węża oraz wymagania dotyczące ich odprowadzania.

Standardowe ciśnienie robocze 400 bar

Standardowe maksymalne ciśnienie robocze TEHA ST30/10e EX wynosi 400 bar.

Pozwala to na zastosowanie urządzenia w odpowiednio zaprojektowanych przemysłowych instalacjach wysokociśnieniowych, pod warunkiem zachowania ograniczeń dotyczących węża, złączy, przegubu obrotowego i pozostałych elementów układu.

Producent przewiduje również wykonanie specjalne przystosowane do ciśnienia do 500 bar.

Wymaga ono zastosowania przegubu obrotowego o mniejszej średnicy nominalnej oraz zmodyfikowanego przewodu przyłączeniowego.

Ważne: Wykonanie 500 bar nie jest standardową konfiguracją zwijadła. Zmniejszenie przekroju przepływu przez przegub może zwiększać straty ciśnienia, dlatego przed zamówieniem należy zweryfikować wymagane natężenie przepływu.

Ciśnienie dopuszczalne dla kompletnej instalacji nie może przekraczać wartości znamionowej jej najsłabszego elementu.

Nierdzewny przegub obrotowy WDTH10/304

Standardowe wyposażenie TEHA ST30/10e EX obejmuje kątowy przegub obrotowy ze stali nierdzewnej AISI 304, model WDTH10/304.

Przegub umożliwia przepływ medium pomiędzy nieruchomym przyłączem instalacji a obracającym się bębnem.

Zwijadło posiada przyłącza wejściowe i wyjściowe G 3/8″ z gwintem wewnętrznym.

W przypadku transportu środków chemicznych, olejów, preparatów czyszczących i innych mediów technologicznych należy potwierdzić zgodność materiałów przegubu i uszczelnień z transportowaną substancją.

Ważne: Materiał konstrukcji zwijadła i materiał elementów mających kontakt z medium należy rozpatrywać oddzielnie.

Temperatura medium i klasy temperaturowe ATEX

Standardowy zakres temperatury medium wynosi od 1 do 100°C.

Producent przewiduje także wykonania specjalne przystosowane do temperatury do 180°C, wymagające odpowiednio dobranych uszczelnień.

W zastosowaniach przeciwwybuchowych należy jednak uwzględnić temperaturę powierzchni urządzenia oraz ograniczenia wynikające z jego klasy temperaturowej.

Dokumentacja serii ST EX wskazuje warunki:

• T6 – przy temperaturze medium i otoczenia do 85°C.
• T5 – przy temperaturze medium i otoczenia do 100°C.

Ważne: Maksymalna temperatura medium 100°C nie oznacza zachowania klasy T6 w całym zakresie pracy.

Wykonanie specjalne do 180°C nie oznacza automatycznie możliwości eksploatacji zwijadła w danej strefie EX przy tej temperaturze. Wymaga to odrębnego potwierdzenia zgodności konfiguracji i warunków instalacji.

Dobór węża do strefy zagrożonej wybuchem

TEHA ST30/10e EX dostarczane jest standardowo bez węża.

Przewód należy dobrać do ciśnienia, temperatury, rodzaju medium, wymaganej wydajności przepływu oraz warunków eksploatacji.

W strefach zagrożonych wybuchem szczególne znaczenie mają właściwości elektrostatyczne węża, sposób odprowadzania ładunków i ciągłość odpowiednich połączeń przewodzących.

W zależności od oceny ryzyka instalacji może być wymagany przewód o określonej przewodności lub rezystancji elektrycznej.

Ważne: Zgodność przeciwwybuchowa samego zwijadła nie oznacza automatycznie, że dowolny zamontowany na nim wąż będzie odpowiedni do pracy w danej strefie.

Montaż i bezpieczeństwo eksploatacji

Zwijadło może być montowane na ścianie lub suficie, zgodnie z instrukcją producenta.

Podczas doboru mocowania należy uwzględnić masę urządzenia wynoszącą 18 kg, masę węża wraz z medium oraz obciążenia powstające podczas rozwijania i zwijania przewodu.

Przy dłuższych wężach szczególnego znaczenia nabierają właściwe prowadzenie przewodu, odpowiednie ustawienie prowadnicy rolkowej oraz dopasowanie siły mechanizmu sprężynowego.

W strefach zagrożonych wybuchem należy przestrzegać wymagań dotyczących wyrównania potencjałów, właściwości elektrostatycznych przewodu oraz zapobiegania powstawaniu źródeł zapłonu.

Zastosowania przemysłowe

TEHA ST30/10e EX może być stosowane w odpowiednio sklasyfikowanych strefach zagrożonych wybuchem, między innymi w:

• zakładach chemicznych i petrochemicznych,
• rafineriach i instalacjach paliwowych,
• lakierniach oraz stanowiskach przygotowania powierzchni,
• zakładach farmaceutycznych,
• przemyśle spożywczym i paszowym,
• zakładach przetwarzających materiały pylące,
• instalacjach gospodarki odpadami,
• wybranych instalacjach technologicznych i myjących.

Możliwość zastosowania konkretnego zwijadła zależy od klasyfikacji strefy, właściwości występujących substancji i parametrów instalacji.

Dobór zwijadła TEHA ST30/10e EX – Aqua-Tec

Aqua-Tec oferuje zwijadła automatyczne TEHA do zastosowań przemysłowych, w tym wykonania przeznaczone do pracy w strefach zagrożonych wybuchem.

Pomagamy dobrać odpowiednią wielkość bębna, długość i średnicę węża, przyłącza oraz wyposażenie dodatkowe do wymaganego ciśnienia, temperatury, przepływu i rodzaju medium.

Przy zastosowaniach EX szczególnie ważne jest przekazanie informacji o klasyfikacji strefy, właściwościach elektrostatycznych przewodu oraz warunkach pracy całej instalacji.

Zapraszamy do kontaktu w celu doboru odpowiedniej konfiguracji zwijadła TEHA ST30/10e EX.

Pozostałe zwijadła automatyczne TEHA ST EX 3/8″

TEHA ST30/10e EX to zwijadło automatyczne ze stali nierdzewnej, mieszczące do 28 m węża o średnicy zewnętrznej 15 mm.

W tej samej grupie dostępne są również:

• TEHA ST30/10ep EX – wersja elektropolerowana, o tej samej pojemności bębna i podstawowych parametrach roboczych.
• TEHA ST20/10e EX – mniejsze zwijadło nierdzewne, mieszczące do 20 m węża Ø15 mm.
• TEHA ST40/10/2e EX – większe zwijadło nierdzewne, mieszczące do 40 m węża Ø15 mm.

Do instalacji niewymagających wykonania przeciwwybuchowego dostępne jest również standardowe zwijadło TEHA ST30/10e.
