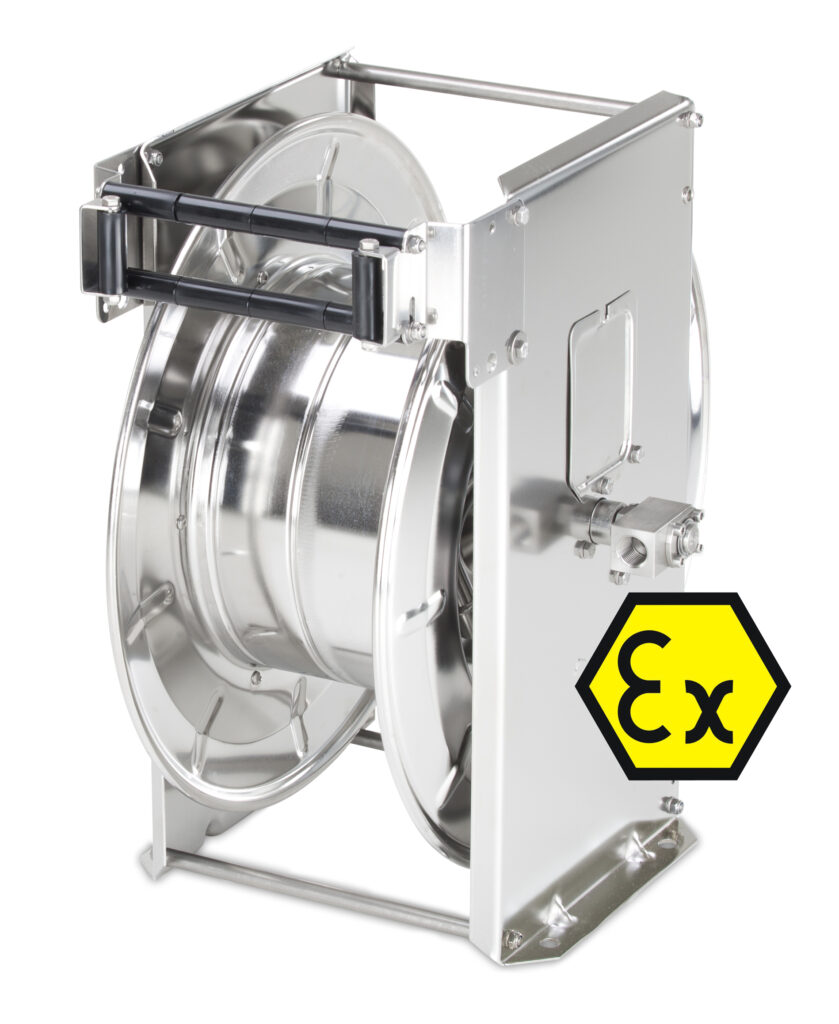

TEHA ST40/10/2e EX – nierdzewne zwijadło automatyczne ATEX 3/8″ do 40 m węża

TEHA ST40/10/2e EX to przemysłowe zwijadło automatyczne przeznaczone do prowadzenia i samoczynnego zwijania długich przewodów w instalacjach znajdujących się w odpowiednio sklasyfikowanych strefach zagrożonych wybuchem.

Model należy do serii TEHA ST EX i posiada konstrukcję ze stali nierdzewnej, sprężynowy mechanizm zwijania, blokadę rozwiniętego przewodu, prowadnicę rolkową oraz nierdzewny przegub obrotowy.

Zwijadło wyposażono w przyłącza 3/8″ (DN10), a jego bęben mieści do 40 m węża o średnicy zewnętrznej 15 mm.

Zastosowanie w strefach zagrożonych wybuchem – ATEX

Zwijadła automatyczne TEHA ST EX opracowano z myślą o instalacjach przemysłowych, w których może występować atmosfera wybuchowa utworzona przez palne gazy, pary, mgły lub pyły.

Zgodnie z dokumentacją producenta seria przeznaczona jest do zastosowań naziemnych, poza podziemnym górnictwem, w odpowiednio sklasyfikowanych strefach:

• Strefa 1 – atmosfera wybuchowa zawierająca palne gazy, pary lub mgły może występować sporadycznie podczas normalnej pracy.
• Strefa 2 – wystąpienie takiej atmosfery podczas normalnej pracy jest mało prawdopodobne, a jeśli nastąpi, utrzymuje się ona krótko.
• Strefa 21 – obłok palnego pyłu może sporadycznie tworzyć atmosferę wybuchową podczas normalnej pracy.
• Strefa 22 – wystąpienie atmosfery wybuchowej w postaci obłoku palnego pyłu jest mało prawdopodobne, a jeśli nastąpi, utrzymuje się ona krótko.

Seria ST EX należy do grupy urządzeń przeznaczonych do zastosowań poza podziemnym górnictwem.

Ważne: Dobór zwijadła do konkretnej strefy wymaga sprawdzenia pełnego oznakowania ATEX, aktualnej deklaracji zgodności UE oraz warunków eksploatacji instalacji.

Samo oznaczenie EX nie oznacza możliwości stosowania urządzenia w dowolnej atmosferze wybuchowej. Zwijadło nie jest przeznaczone do stref 0 i 20.

Konstrukcja ze stali nierdzewnej

TEHA ST40/10/2e EX posiada konstrukcję ze stali nierdzewnej, odpowiednią do wielu wymagających środowisk przemysłowych.

Wykonanie nierdzewne jest szczególnie przydatne na stanowiskach narażonych na wilgoć, regularne mycie oraz działanie czynników sprzyjających korozji.

Alternatywą jest model ST40/10/2ep EX, w którym powierzchnia konstrukcji nierdzewnej została dodatkowo poddana elektropolerowaniu. Takie wykończenie ułatwia czyszczenie i może być korzystne w instalacjach o podwyższonych wymaganiach dotyczących utrzymania czystości.

Ważne: Wykonanie nierdzewne nie oznacza odporności na wszystkie substancje chemiczne. Przy kontakcie z agresywnymi mediami należy sprawdzić zgodność materiałową elementów mających kontakt z medium.

Pojemność bębna – do 40 m węża Ø15 mm

Jedną z najważniejszych cech TEHA ST40/10/2e EX jest bęben mieszczący do 40 m węża o średnicy zewnętrznej 15 mm.

W porównaniu z mniejszymi modelami serii:

• ST14/10e EX mieści do 14 m węża Ø15 mm.
• ST20/10e EX mieści do 20 m węża Ø15 mm.
• ST30/10e EX mieści do 28 m węża Ø15 mm.
• ST40/10/2e EX mieści do 40 m węża Ø15 mm.

Większa pojemność pozwala na obsługę rozległych stanowisk roboczych z jednego punktu montażowego. Może to być korzystne w halach produkcyjnych, lakierniach, instalacjach technologicznych i na stanowiskach myjących, gdzie konieczne jest dotarcie przewodem do oddalonych obszarów.

Dłuższy wąż może ograniczyć potrzebę montowania dodatkowych punktów poboru medium. Należy jednak pamiętać, że zwiększenie długości przewodu może również powodować większe straty ciśnienia.

Ważne: Podana średnica 15 mm dotyczy średnicy zewnętrznej węża, a nie jego średnicy wewnętrznej.

Przy doborze należy uwzględnić rzeczywistą średnicę zewnętrzną, masę, sztywność, minimalny promień gięcia oraz dopuszczalne parametry pracy przewodu.

Sama pojemność bębna nie gwarantuje prawidłowego zwijania każdego węża. Siła mechanizmu sprężynowego musi być odpowiednia do jego masy i właściwości mechanicznych.

Sprężynowy mechanizm samoczynnego zwijania

Zwijadło wyposażono w sprężynowy mechanizm samoczynnego zwijania przewodu.

Podczas rozwijania węża sprężyna magazynuje energię, która następnie wykorzystywana jest do jego zwijania po zakończeniu pracy.

Mechanizm blokujący pozwala zatrzymać rozwinięty przewód w wybranym położeniu, a prowadnica rolkowa ułatwia jego prawidłowe układanie na bębnie.

Prowadnica może być zamontowana w trzech położeniach, co ułatwia dopasowanie kierunku wyprowadzania węża do miejsca instalacji zwijadła.

Automatyczne zwijanie poprawia organizację stanowiska pracy, ogranicza pozostawianie luźnych przewodów na posadzce i zmniejsza ryzyko ich przypadkowego uszkodzenia.

W strefach zagrożonych wybuchem należy dodatkowo uwzględnić możliwość powstawania ładunków elektrostatycznych podczas przemieszczania węża oraz wymagania dotyczące ich odprowadzania.

Ciśnienie robocze – dobór odpowiedniej konfiguracji

TEHA ST40/10/2e EX jest przeznaczone do przemysłowych instalacji ciśnieniowych, w tym wysokociśnieniowych.

W dostępnych wersjach językowych dokumentacji producenta występują różne wartości standardowego maksymalnego ciśnienia roboczego: 300 bar oraz 400 bar. Z tego względu parametr ten wymaga potwierdzenia dla konkretnej konfiguracji urządzenia.

Producent przewiduje również wykonanie specjalne do 500 bar, wymagające zastosowania nierdzewnego przegubu obrotowego o mniejszej średnicy nominalnej oraz zmodyfikowanego przewodu przyłączeniowego.

Ważne: Wykonanie 500 bar nie jest standardową konfiguracją zwijadła. Zmniejszenie przekroju przepływu przez przegub może zwiększać straty ciśnienia, dlatego przed zamówieniem należy zweryfikować wymagane natężenie przepływu.

Dopuszczalne ciśnienie pracy kompletnej instalacji nie może przekraczać wartości znamionowej jej najsłabszego elementu, w szczególności węża, złączy i pozostałego wyposażenia.

Nierdzewny przegub obrotowy WDTH10/304

Standardowe wyposażenie TEHA ST40/10/2e EX obejmuje kątowy przegub obrotowy WDTH10/304, numer katalogowy B1070003501.

Przegub wykonany ze stali nierdzewnej AISI 304 umożliwia przepływ medium pomiędzy nieruchomym przyłączem instalacji a obracającym się bębnem.

Zwijadło posiada przyłącza wejściowe i wyjściowe G 3/8″ z gwintem wewnętrznym.

W przypadku transportu środków chemicznych, olejów, preparatów czyszczących i innych mediów technologicznych należy potwierdzić zgodność materiałów przegubu oraz uszczelnień z transportowaną substancją.

Ważne: Materiał konstrukcji zwijadła i materiał elementów mających kontakt z medium należy rozpatrywać oddzielnie.

Temperatura medium i klasy temperaturowe ATEX

Standardowy zakres temperatury medium wynosi od 1 do 100°C.

Producent przewiduje również wykonania specjalne przystosowane do temperatury do 180°C, wymagające odpowiednio dobranych uszczelnień.

W zastosowaniach przeciwwybuchowych konieczne jest jednak uwzględnienie temperatury powierzchni urządzenia oraz ograniczeń wynikających z jego klasy temperaturowej.

Dokumentacja serii ST EX wskazuje następujące warunki:

• T6 – przy temperaturze medium i otoczenia do 85°C.
• T5 – przy temperaturze medium i otoczenia do 100°C.

Ważne: Maksymalna temperatura medium 100°C nie oznacza zachowania klasy T6 w całym zakresie pracy.

Wykonanie specjalne do 180°C nie oznacza automatycznie możliwości eksploatacji zwijadła w danej strefie EX przy takiej temperaturze. Wymaga to odrębnego potwierdzenia warunków bezpieczeństwa.

Dobór węża do strefy zagrożonej wybuchem

TEHA ST40/10/2e EX dostarczane jest standardowo bez węża.

Przewód należy dobrać do ciśnienia, temperatury, rodzaju medium, wymaganej wydajności przepływu oraz warunków eksploatacji.

Przy długościach sięgających 40 m szczególne znaczenie mają również straty ciśnienia w przewodzie, jego masa i opory występujące podczas zwijania.

W strefach zagrożonych wybuchem należy dodatkowo uwzględnić właściwości elektrostatyczne węża, sposób odprowadzania ładunków i ciągłość odpowiednich połączeń przewodzących.

W zależności od oceny ryzyka instalacji może być wymagany przewód o określonej przewodności lub rezystancji elektrycznej.

Ważne: Zgodność przeciwwybuchowa samego zwijadła nie oznacza automatycznie, że dowolny zamontowany na nim wąż będzie odpowiedni do pracy w danej strefie.

Montaż i bezpieczeństwo eksploatacji

Zwijadło może być montowane na ścianie lub suficie, zgodnie z instrukcją producenta.

Podczas doboru mocowania należy uwzględnić masę urządzenia wynoszącą 25 kg, masę węża wraz z medium oraz obciążenia powstające podczas rozwijania i zwijania przewodu.

Przy długich wężach szczególnego znaczenia nabierają właściwe prowadzenie przewodu, odpowiednie ustawienie prowadnicy rolkowej oraz dopasowanie siły mechanizmu sprężynowego.

W strefach zagrożonych wybuchem należy przestrzegać wymagań dotyczących wyrównania potencjałów, właściwości elektrostatycznych przewodu oraz zapobiegania powstawaniu źródeł zapłonu.

Zastosowania przemysłowe

TEHA ST40/10/2e EX może być stosowane w odpowiednio sklasyfikowanych strefach zagrożonych wybuchem, między innymi w:

• zakładach chemicznych i petrochemicznych,
• rafineriach i instalacjach paliwowych,
• lakierniach oraz stanowiskach przygotowania powierzchni,
• zakładach farmaceutycznych,
• przemyśle spożywczym i paszowym,
• zakładach przetwarzających materiały pylące,
• instalacjach gospodarki odpadami,
• wybranych instalacjach technologicznych i myjących.

Możliwość zastosowania konkretnego zwijadła zależy od klasyfikacji strefy, właściwości występujących substancji i parametrów instalacji.

Dobór zwijadła TEHA ST40/10/2e EX – Aqua-Tec

Aqua-Tec oferuje zwijadła automatyczne TEHA do zastosowań przemysłowych, w tym wykonania przeznaczone do pracy w strefach zagrożonych wybuchem.

Pomagamy dobrać odpowiednią wielkość bębna, długość i średnicę węża, przyłącza oraz wyposażenie dodatkowe do wymaganego ciśnienia, temperatury, przepływu i rodzaju medium.

Przy zastosowaniach EX szczególnie ważne jest przekazanie informacji o klasyfikacji strefy, właściwościach elektrostatycznych przewodu oraz warunkach pracy całej instalacji.

Zapraszamy do kontaktu w celu doboru odpowiedniej konfiguracji zwijadła TEHA ST40/10/2e EX.

Pozostałe zwijadła automatyczne TEHA ST EX 3/8″

TEHA ST40/10/2e EX to nierdzewne zwijadło automatyczne przeznaczone do instalacji w odpowiednio sklasyfikowanych strefach zagrożonych wybuchem, mieszczące do 40 m węża o średnicy zewnętrznej 15 mm.

W tej samej grupie dostępne są również:

• TEHA ST40/10/2ep EX – wersja elektropolerowana o tej samej pojemności bębna.
• TEHA ST30/10e EX – mniejsze zwijadło nierdzewne, mieszczące do 28 m węża Ø15 mm.
• TEHA ST60/10/3e EX – większe zwijadło nierdzewne, mieszczące do 57 m węża Ø15 mm.

Do instalacji niewymagających wykonania przeciwwybuchowego dostępne jest również standardowe zwijadło TEHA ST40/10/2e.
