Dysze do czyszczenia rur i rurociągów to specjalistyczne narzędzia wykorzystywane do usuwania osadów oraz zanieczyszczeń z wewnętrznych powierzchni przewodów i instalacji przemysłowych. W połączeniu z odpowiednio dobranym urządzeniem wysokociśnieniowym umożliwiają czyszczenie miejsc, do których dostęp tradycyjnymi metodami mechanicznymi jest utrudniony.
Skuteczność czyszczenia zależy nie tylko od ciśnienia wody, ale również od jej wydatku, konstrukcji dyszy, rozmieszczenia otworów wylotowych oraz rodzaju usuwanych zanieczyszczeń.
W Aqua-Tec oferujemy dysze wykonywane na indywidualne zamówienie, dostosowane do parametrów urządzenia zasilającego i warunków konkretnego zastosowania.
Gdzie stosuje się dysze do czyszczenia rur?
Wysokociśnieniowe czyszczenie wewnętrznych powierzchni rur znajduje zastosowanie w wielu gałęziach przemysłu. Metoda ta jest wykorzystywana przede wszystkim tam, gdzie wewnątrz instalacji gromadzą się osady ograniczające przepływ lub utrudniające prawidłową eksploatację urządzeń.
Typowe zastosowania obejmują:
- Przemysł spożywczy i mleczarski – usuwanie osadów technologicznych z przewodów i instalacji produkcyjnych.
- Przemysł chemiczny – czyszczenie rurociągów transportujących media procesowe, z uwzględnieniem właściwości pozostałości.
- Energetykę i przemysł ciepłowniczy – usuwanie osadów z wybranych przewodów i elementów instalacji wymiany ciepła.
- Zakłady produkcyjne – okresowe czyszczenie rurociągów i instalacji technologicznych.
- Utrzymanie ruchu – przywracanie drożności przewodów oraz przygotowanie instalacji do przeglądów i prac serwisowych.
Dobór metody czyszczenia powinien uwzględniać materiał rurociągu, jego stan techniczny oraz odporność na oddziaływanie strumienia wody pod wysokim ciśnieniem.
Jak działają wysokociśnieniowe dysze do rur?
Zasada działania dyszy polega na skierowaniu wody pod wysokim ciśnieniem przez odpowiednio dobrane otwory wylotowe. Powstające strumienie oddziałują na zanieczyszczenia znajdujące się na wewnętrznych powierzchniach przewodu.
W odróżnieniu od typowych dysz przeznaczonych do czyszczenia powierzchni zewnętrznych, dysze do rur mogą mieć kilka otworów skierowanych pod różnymi kątami względem osi narzędzia.
Ich rozmieszczenie wpływa na sposób pracy dyszy:
- Strumienie skierowane do przodu mogą ułatwiać rozbijanie lub usuwanie zanieczyszczeń znajdujących się przed dyszą.
- Strumienie skierowane na boki oddziałują na osady przylegające do wewnętrznych ścian rurociągu.
- Strumienie skierowane do tyłu wspomagają przemieszczanie dyszy w przewodzie oraz wypłukiwanie oderwanych zanieczyszczeń.
Poszczególne kierunki działania strumieni mogą być łączone w jednej konstrukcji.
Nie istnieje jednak jedna uniwersalna konfiguracja odpowiednia do każdego zadania. Innego rozwiązania może wymagać usuwanie miękkich osadów technologicznych, a innego czyszczenie przewodu z twardych, silnie przylegających zanieczyszczeń.
Dlaczego parametry myjki mają znaczenie przy doborze dyszy?
Jednym z najważniejszych zagadnień jest dopasowanie dyszy do parametrów urządzenia wysokociśnieniowego.
Podstawowe znaczenie mają dwa parametry:
Ciśnienie robocze (bar) – wpływa na charakterystykę oddziaływania strumienia wody na czyszczoną powierzchnię.
Wydatek wody (l/min) – określa ilość wody dostarczanej przez urządzenie w jednostce czasu i ma znaczenie zarówno dla pracy strumieni, jak i transportu usuwanych zanieczyszczeń.
W przypadku dysz wielootworowych całkowity wydatek wody rozdzielany jest pomiędzy poszczególne otwory. Ich liczba i średnica muszą zatem odpowiadać parametrom urządzenia zasilającego.
Zbyt duża łączna powierzchnia otworów może powodować spadek osiąganego ciśnienia. Z kolei zbyt małe otwory mogą prowadzić do nieprawidłowych warunków pracy układu wysokociśnieniowego.
Dlatego dobór dyszy wyłącznie na podstawie maksymalnego dopuszczalnego ciśnienia lub średnicy jej przyłącza jest niewystarczający.
Prawidłowo dobrana dysza powinna współpracować z konkretnym urządzeniem przy jego rzeczywistych parametrach roboczych.
Średnica rurociągu i konstrukcja dyszy
Oprócz parametrów urządzenia zasilającego istotna jest geometria czyszczonej instalacji.
Przy doborze dyszy należy uwzględnić między innymi:
- średnicę wewnętrzną przewodu;
- długość czyszczonego odcinka;
- obecność kolan, łuków i zmian przekroju;
- rodzaj oraz grubość osadów;
- sposób wprowadzania i prowadzenia dyszy;
- rodzaj przewodu wysokociśnieniowego oraz przyłącza.
Średnica zewnętrzna dyszy musi umożliwiać jej swobodne przemieszczanie się wewnątrz instalacji. Trzeba przy tym uwzględnić nie tylko nominalną średnicę rury, ale również ewentualne przewężenia spowodowane osadami.
Znaczenie ma także rozmieszczenie otworów wylotowych. Odpowiednio dobrane kąty strumieni pozwalają dopasować charakter pracy narzędzia do zadania.
Dysze do przemysłowych myjek wysokociśnieniowych i agregatów UHP
Dysze do czyszczenia rur mogą współpracować z urządzeniami o różnych parametrach roboczych.

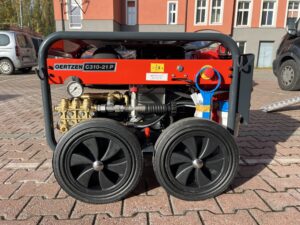

W ofercie Aqua-Tec znajdują się rozwiązania przeznaczone do współpracy z przemysłowymi myjkami wysokociśnieniowymi OERTZEN oraz urządzeniami innych producentów o odpowiednich parametrach.
Możliwe jest również wykonanie dysz do agregatów wysokociśnieniowych UHP, pracujących przy ciśnieniach rzędu 1000 bar.
Praca przy tak wysokich ciśnieniach wymaga odpowiednio zaprojektowanej konstrukcji dyszy, właściwego doboru materiałów oraz zastosowania kompatybilnych elementów całego układu wysokociśnieniowego.
Nie należy zakładać, że dysza przeznaczona do pracy przy niższym ciśnieniu może być bezpiecznie stosowana z agregatem UHP, nawet jeżeli posiada takie samo przyłącze.
Dysze wykonywane na indywidualne zamówienie
W Aqua-Tec nie traktujemy dysz do czyszczenia rur jako uniwersalnych akcesoriów, które można dobrać wyłącznie według średnicy gwintu lub wyglądu.
Każda dysza jest wykonywana na zamówienie, z uwzględnieniem ciśnienia roboczego i wydatku wody urządzenia, z którym będzie współpracować.
W zależności od zastosowania dobierane są między innymi:
- średnica zewnętrzna dyszy;
- rodzaj i rozmiar przyłącza;
- liczba otworów wylotowych;
- średnice otworów;
- kąty skierowania strumieni wodnych;
- konstrukcja korpusu dyszy.
Takie podejście pozwala przygotować narzędzie odpowiadające wymaganiom konkretnego procesu czyszczenia.
Przykładowe konfiguracje dysz w ofercie Aqua-Tec
Na stronie Aqua-Tec prezentujemy dysze wykonane wcześniej na indywidualne zamówienia.
Każda z przedstawionych konfiguracji posiada własny numer katalogowy oraz opis parametrów technicznych, obejmujący między innymi ciśnienie robocze, wydatek wody, wymiary, przyłącze i rozmieszczenie otworów wylotowych.
Prezentowane konstrukcje nie oznaczają jednak dostępności gotowych dysz z magazynu.
Stanowią przykłady wcześniejszych realizacji i mogą służyć jako punkt odniesienia podczas opracowywania nowej konfiguracji.
Przykładowe rozwiązania można obejrzeć w kategorii:
Dysze do czyszczenia rur i rurociągów – oferta Aqua-Tec
Jakie informacje są potrzebne do doboru dyszy?
Aby przygotować propozycję odpowiedniej dyszy do czyszczenia rur, warto przekazać możliwie dokładne informacje dotyczące urządzenia zasilającego oraz czyszczonej instalacji.
Najważniejsze dane to:
- Producent i model urządzenia wysokociśnieniowego – jeżeli są znane.
- Ciśnienie robocze – wyrażone w barach.
- Wydatek wody – wyrażony w litrach na minutę.
- Średnica wewnętrzna rury – najlepiej z informacją o ewentualnych przewężeniach.
- Rodzaj zanieczyszczeń – na przykład osady technologiczne, mineralne lub pozostałości procesu produkcyjnego.
- Rodzaj przyłącza – jeżeli dysza ma współpracować z posiadanym przewodem wysokociśnieniowym.
- Warunki pracy – w tym długość czyszczonego odcinka i obecność kolan.
Nie zawsze wszystkie te informacje są dostępne od razu. Im dokładniej jednak określone zostaną warunki pracy, tym łatwiej dobrać właściwą konfigurację narzędzia.
Bezpieczeństwo czyszczenia rur wodą pod wysokim ciśnieniem
Czyszczenie rurociągów wodą pod wysokim ciśnieniem wymaga odpowiedniego przygotowania stanowiska i przestrzegania zasad bezpieczeństwa.
Szczególnie istotne jest stosowanie dysz, przewodów, przyłączy i pozostałych elementów przystosowanych do parametrów pracy urządzenia.
Należy również uwzględnić możliwość niekontrolowanego ruchu przewodu lub dyszy, ryzyko uszkodzenia czyszczonej instalacji oraz sposób odprowadzania wody i usuniętych zanieczyszczeń.
Prace powinny być wykonywane przez odpowiednio przeszkolony personel, zgodnie z instrukcjami urządzeń oraz przy zastosowaniu właściwych zabezpieczeń.
Podsumowanie – jak dobrać dyszę do czyszczenia rur?
Dobór dyszy do czyszczenia rur i rurociągów wymaga uwzględnienia zarówno parametrów urządzenia wysokociśnieniowego, jak i warunków panujących wewnątrz czyszczonej instalacji.
Samo ciśnienie robocze nie wystarcza do określenia właściwej konstrukcji. Równie ważne są wydatek wody, średnica przewodu, rodzaj osadów oraz liczba, średnica i kierunki otworów wylotowych.
Aqua-Tec oferuje dysze wykonywane na indywidualne zamówienie do współpracy z przemysłowymi myjkami wysokociśnieniowymi i agregatami UHP.
Jeżeli poszukują Państwo dyszy do konkretnego urządzenia lub zastosowania, zapraszamy do kontaktu. Na podstawie przekazanych parametrów możemy pomóc w określeniu odpowiedniej konfiguracji.
